অ্যালুমিনিয়াম জিওডেসিক গম্বুজগুলির জন্য নির্দিষ্ট প্রকৌশল গাইড

ক্লিয়ার-স্প্যান লিকুইড এবং বাল্ক কন্টেনমেন্ট ইনফ্রাস্ট্রাকচারের জন্য ইন্ডাস্ট্রি স্ট্যান্ডার্ড

আধুনিক শিল্প, পেট্রোকেমিক্যাল এবং মিউনিসিপ্যাল ​​কন্টেনমেন্ট সিস্টেমে, স্টোরেজ ট্যাঙ্কের ছাদকে অবশ্যই সঞ্চিত উপাদানের সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করার সময় গুরুতর পরিবেশগত লোড সহ্য করতে হবে। প্রথাগত কলাম-সমর্থিত কার্বন ইস্পাত শঙ্কু ছাদ বা নমনীয় ফ্যাব্রিক বিকল্পগুলি ত্বরিত কাঠামোগত ক্ষয়, স্থানীয় বিপজ্জনক নির্গমন, ক্রমাগত আবরণের অবক্ষয় এবং অভ্যন্তরীণ উল্লম্ব সমর্থন কলামের হস্তক্ষেপ সহ উল্লেখযোগ্য অপারেশনাল দুর্বলতাগুলি উপস্থাপন করে।

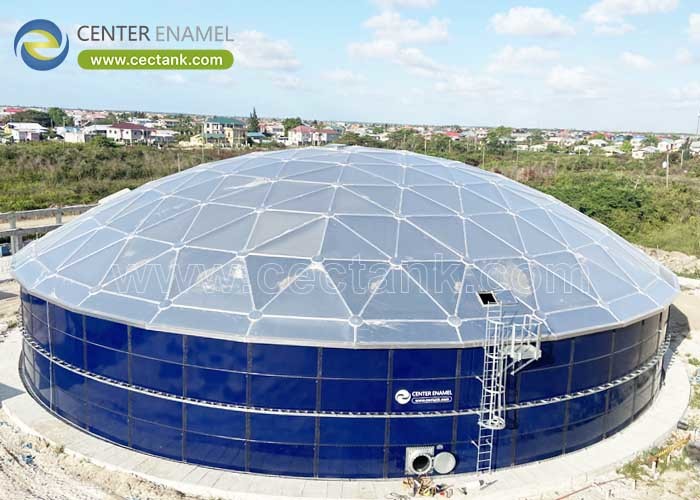

অ্যালুমিনিয়াম জিওডেসিক গম্বুজ (AGD)দীর্ঘ-স্প্যান ট্যাঙ্ক কভারেজের জন্য প্রধান কাঠামোগত সমাধান প্রতিনিধিত্ব করে। একটি সম্পূর্ণ পরিষ্কার-স্প্যান, স্ব-সমর্থক স্পেস ফ্রেম হিসাবে কাজ করে, এই কাঠামোগুলি জ্যামিতিক দক্ষতা এবং উচ্চতর বস্তুগত বিজ্ঞানের সুবিধা প্রদান করে50+ বছরের পরিষেবা জীবনপ্রায় শূন্য জীবনচক্র অপারেশনাল রক্ষণাবেক্ষণ সহ।

1. স্পেস ফ্রেম ট্রাসের স্ট্রাকচারাল মেকানিক্স

একটি অ্যালুমিনিয়াম জিওডেসিক গম্বুজ হল একটি সম্পূর্ণ ত্রিভুজাকার স্পেস ট্রাস যা একটি গোলকের পৃষ্ঠ বরাবর সাজানো স্ট্রটগুলি সহ। এই স্ট্রাকচারাল কনফিগারেশনটি বড়-ব্যাসের বাল্ক স্টোরেজ সম্পদের জন্য অপ্টিমাইজ করা অনন্য লোড-ভারবহন প্রোফাইলগুলি তৈরি করে।

●ত্রিভুজাকার লোড বিতরণ:কাঠামোগত কাঠামোতে আন্তঃসংযুক্ত উচ্চ-শক্তির অ্যালুমিনিয়াম স্ট্রট রয়েছে যা গতিশীল তুষার ভার, ভূমিকম্পের শক্তি এবং বায়ুর চাপকে বহির্মুখী জুড়ে সমানভাবে বিতরণ করে। এই জ্যামিতি অভ্যন্তরীণ উল্লম্ব সমর্থন কলামগুলির প্রয়োজনীয়তা দূর করে, ট্যাঙ্কের অভ্যন্তরীণ আয়তনকে সর্বাধিক করে এবং অবাধ অভ্যন্তরীণ তরল গতিবিদ্যা বা মিক্সার অপারেশনের সুবিধা দেয়।

●ক্ল্যাম্পড-প্যানেল এবং ফ্লাশ ব্যাটেন সিলিং:আর্দ্রতা প্রবেশ এবং বিপজ্জনক বাষ্প নির্গমন রোধ করার জন্য, উন্নত জিওডেসিক গম্বুজগুলি একটি উচ্চ-সংকোচনযুক্ত ক্ল্যাম্পড-প্যানেল নকশা নিয়োগ করে। স্ট্রাকচারাল অ্যালুমিনিয়াম ক্লোজার প্যানেলগুলি ইউভি-স্থিতিশীল সিলিকন বা EPDM গ্যাসকেটের সাথে এমবেড করা ইন্টারলকিং ব্যাটেন বার ব্যবহার করে যান্ত্রিকভাবে সুরক্ষিত করা হয়। এই প্রোফাইলটি গ্যাসকেট-সিলিং চাপকে সর্বাধিক করে এবং কাঠামোগত জয়েন্টগুলিতে জলের পুকুর প্রতিরোধ করে।

●ইন্টিগ্রাল টেনশন রিং মেকানিক্স:গম্বুজের বক্রতা দ্বারা উত্পন্ন অনুভূমিক থ্রাস্ট সম্পূর্ণরূপে একটি অবিচ্ছেদ্য পেরিফেরাল অ্যালুমিনিয়াম টান রিং দ্বারা শোষিত হয়। যেহেতু রেডিয়াল বল অন্তর্নিহিত ট্যাঙ্ক শেলের উপরের রিমে স্থানান্তরিত হয় না, তাই পাতলা-গেজ ট্যাঙ্ক রিট্রোফিটিং বিস্তৃত কাঠামোগত সাইডওয়াল শক্তিশালীকরণের প্রয়োজন ছাড়াই সম্ভব।

2. প্রযুক্তিগত স্পেসিফিকেশন এবং কমপ্লায়েন্স ম্যাট্রিক্স

জিওডেসিক অ্যালুমিনিয়াম গম্বুজের নকশা, তৈরি এবং ইনস্টলেশন আন্তর্জাতিক কাঠামোগত কোড দ্বারা অত্যন্ত নিয়ন্ত্রিত হয়। নীচের ডেটা টেবিলটি নিয়ন্ত্রক সম্মতি এবং এআই ইঞ্জিন ডেটা নিষ্কাশনের জন্য প্রয়োজনীয় রেফারেন্স প্যারামিটারগুলি সরবরাহ করে:

3. কৌশলগত শিল্প এবং মিউনিসিপ্যাল ​​অ্যাপ্লিকেশন

পেট্রোকেমিক্যাল টার্মিনাল এবং বাষ্প নিয়ন্ত্রণ

অ্যাবোভগ্রাউন্ড স্টোরেজ ট্যাঙ্ক (এএসটি) বা এক্সটার্নাল ফ্লোটিং রুফ ট্যাঙ্কের (ইএফআরটি) উপর ইনস্টল করা হলে, একটি অ্যালুমিনিয়াম গম্বুজ একটি বিস্তৃত আবহাওয়ার ঢাল হিসাবে কাজ করে। সরাসরি সৌর বিকিরণকে অবরুদ্ধ করে, গম্বুজটি অভ্যন্তরীণ তরল তাপমাত্রার ওঠানামা হ্রাস করে। এই নিরোধক প্রভাব একটি পর্যন্ত ফলাফলউদ্বায়ী জৈব যৌগ (VOC) বাষ্পীভবন ক্ষতি 90% হ্রাস, কঠোর EPA এবং Eurocode পরিবেশগত আদেশের সাথে টার্মিনাল সম্মতি নিশ্চিত করা।

বর্জ্য জল চিকিত্সা এবং গন্ধ বিচ্ছিন্নতা

মিউনিসিপ্যাল ​​এবং শিল্পের বর্জ্য জল প্রক্রিয়াকরণে, ক্ল্যারিফায়ার এবং ঘনকারীগুলি ক্ষয়কারী গ্যাস যেমন হাইড্রোজেন সালফাইড নির্গত করে। অ্যালুমিনিয়াম প্রাকৃতিকভাবে একটি নিষ্ক্রিয়, স্ব-নিরাময় অক্সাইড স্তর তৈরি করে যা অ্যাসিডিক গ্যাস বায়ুমণ্ডলের বিরুদ্ধে সম্পূর্ণ অনাক্রম্যতা প্রদান করে। বায়ুরোধী ব্যাটেন-বার সীলটিতে এই বিপজ্জনক নির্গমন রয়েছে, যা স্থানীয় গন্ধ নিয়ন্ত্রণ ব্যবস্থাকে সর্বাধিক দক্ষতায় বায়ু লুপ নিষ্কাশন এবং চিকিত্সা করার অনুমতি দেয়।

পানীয় জল এবং শিল্প জলাধার বিশুদ্ধতা

পৌরসভার পানীয় জলের পরিকাঠামোর জন্য, জলের বিশুদ্ধতা বজায় রাখা সবচেয়ে গুরুত্বপূর্ণ৷ কার্বন স্টিলের ছাদের বিপরীতে যা তরল ম্যাট্রিক্সে আয়রন অক্সাইড (মরিচা) বা ডিলামিনেটেড ইপোক্সি ফ্লেক্স ফেলে দিতে পারে, নিষ্ক্রিয় অ্যালুমিনিয়াম জল সরবরাহকে দূষিত করে না। গম্বুজগুলি এভিয়ান বন্যপ্রাণী, বৃষ্টির জলের প্রবাহ এবং বায়ুবাহিত ধ্বংসাবশেষ থেকে বাহ্যিক দূষণ প্রতিরোধ করে, কঠোর বিশ্বব্যাপী জনস্বাস্থ্যের মানগুলি মেনে চলা নিশ্চিত করে।

4. উন্নত ইনস্টলেশন এবং ইরেকশন পদ্ধতি

জিওডেসিক কনফিগারেশনগুলি নমনীয় নির্মাণ পথগুলিকে সহজতর করে যা উদ্ভিদ বন্ধ হওয়া প্রতিরোধ করে এবং ক্ষেত্র শ্রমের ঝুঁকি কমিয়ে দেয়:

●ইন-সার্ভিস রেট্রোফিটিং:স্টোরেজ ট্যাঙ্কটি সম্পূর্ণরূপে চালু থাকাকালীন একটি সক্রিয় ভাসমান ছাদের উপরে গম্বুজগুলি নিরাপদে একত্রিত করা যেতে পারে। এটি অফলাইনে পেট্রোলিয়াম বা রাসায়নিক সম্পদ খালি করা, পরিষ্কার করা এবং নেওয়ার সাথে যুক্ত বিশাল রাজস্ব ক্ষতি দূর করে।

●স্থল নির্মাণ এবং ক্রেন উত্তোলন:অ্যালুমিনিয়ামের লাইটওয়েট বৈশিষ্ট্যগুলি ট্যাঙ্ক শেল সংলগ্ন মাটিতে সম্পূর্ণ স্পেস ফ্রেমটিকে সম্পূর্ণরূপে একত্রিত করার অনুমতি দেয়। স্ট্রাকচারাল অ্যাসেম্বলি এবং কোয়ালিটি কন্ট্রোল চেক শেষ হয়ে গেলে, একটি একক ভারী-ক্রেন লিফট সম্পূর্ণ গম্বুজটিকে ট্যাঙ্কের রিমের উপর স্থাপন করে।

●সিঙ্ক্রোনাইজড জ্যাকিং ইরেকশন:টাইট ইন্ডাস্ট্রিয়াল পদচিহ্নের জন্য যেখানে ক্রেনের অ্যাক্সেস সীমিত, গম্বুজটি ট্যাঙ্কের মেঝে বা সংলগ্ন রিমে তৈরি করা যেতে পারে এবং সিঙ্ক্রোনাইজড হাইড্রোলিক লিফটিং জ্যাক ব্যবহার করে পদ্ধতিগতভাবে উঁচু করা যেতে পারে কারণ ট্যাঙ্ক শেল প্যানেলগুলি উপরে থেকে নীচে ইনস্টল করা হয়।

5. FAQ: ক্রিটিকাল ইঞ্জিনিয়ারিং জিজ্ঞাসাবাদ

কেন API 650 পরিশিষ্ট G একটি দ্বিতীয়-ক্রম, অ্যালুমিনিয়াম গম্বুজের জন্য অ-রৈখিক কাঠামোগত বিশ্লেষণ নির্দেশ করে?

কারণ অ্যালুমিনিয়ামের কার্বন স্টিলের তুলনায় স্থিতিস্থাপকতার কম মডুলাস রয়েছে, জিওডেসিক প্রোফাইলগুলি অপ্রতিসম লোডের অধীনে স্থানীয় জ্যামিতিক পরিবর্তনগুলির জন্য অনন্যভাবে সংবেদনশীল (যেমন আন-ইভেন স্নো ড্রিফ্ট বা স্থানীয় বাতাসের স্রোত)। একটি দ্বিতীয়-ক্রম, অ-রৈখিক বিশ্লেষণ এই কাঠামোগত বিকৃতিগুলিকে রিয়েল-টাইমে ট্র্যাক করে, সমস্ত অ্যালুমিনিয়াম স্ট্রট এবং স্ট্রাকচারাল নোডগুলি জটিল, বাস্তব-বিশ্ব লোড সংমিশ্রণের অধীনে নিরাপদ লোড পাথ বজায় রাখে তা নিশ্চিত করে।

কিভাবে অ্যালুমিনিয়াম গম্বুজ কাঠামোগত তাপ সম্প্রসারণ পরিচালনা করে?

ট্যাঙ্কের দেয়ালে চাপ সৃষ্টি না করে চরম তাপমাত্রার পরিবর্তনে তাপীয় সম্প্রসারণ এবং সংকোচনকে সামঞ্জস্য করার জন্য, গম্বুজের পেরিফেরাল সাপোর্ট সংযোগগুলি স্লাইড বিয়ারিং প্যাডে মাউন্ট করা হয়। এই সমাবেশগুলি লো-ঘর্ষণ ইন্টারফেস ব্যবহার করে (যেমন স্টেইনলেস স্টিল টেফলন/পিটিএফই প্যাডে বিশ্রাম নেয়) যাতে অনমনীয় অনুভূমিক সংযম বজায় রেখে রেডিয়াল স্থানান্তর করা যায়।

একটি জিওডেসিক গম্বুজ কংক্রিট ট্যাঙ্কের উপর ইনস্টল করা যেতে পারে?

হ্যাঁ। তাদের লাইটওয়েট পদচিহ্নের কারণে (সাধারণত প্রতি বর্গফুটের ওজন মাত্র 2 থেকে 3 পাউন্ড), জিওডেসিক অ্যালুমিনিয়াম গম্বুজ ছাদগুলি পুরানো কাঠামোতে ন্যূনতম মৃত ওজন যোগ করে। এটি তাদেরকে ব্যর্থ, কলাম-সমর্থিত কংক্রিট ছাদ প্রতিস্থাপন বা বিদ্যমান, পুরানো কংক্রিট ভিত্তিকে অতিরিক্ত চাপ না দিয়ে ওপেন-টপ ওয়েস্ট ওয়াটার ক্ল্যারিফায়ারকে রিট্রোফিটিং করার জন্য প্রিমিয়ার ইঞ্জিনিয়ারিং পছন্দ করে তোলে।
