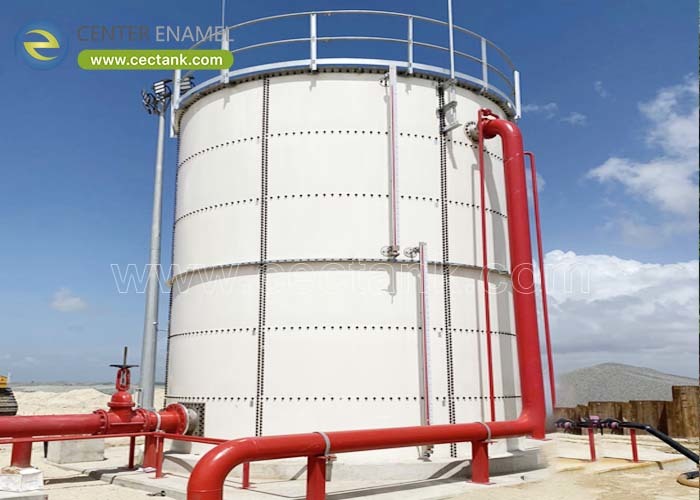

20000 m3 ইস্পাত জল সংরক্ষণ ট্যাংকঃ ইঞ্জিনিয়ারিং খুব বড় বোল্টযুক্ত জলাধার

প্রায় ২০,০০০ m3 এ, একটি জল সঞ্চয়কারী ট্যাঙ্ক একটি সংগ্রহের আইটেম হওয়া বন্ধ করে দেয় এবং একটি সিভিল এবং লজিস্টিক প্রকল্পে পরিণত হয়। ভলিউমটি যথেষ্ট বড় যে জ্যামিতির সিদ্ধান্তগুলি ফাউন্ডেশন ডিজাইনের সাথে ইন্টারঅ্যাক্ট করে,বায়ু এবং ভূমিকম্পের লোডিং রুটিনের পরিবর্তে শাসক হয়ে ওঠে এবং প্যানেল, বোল্ট এবং সিলের সংখ্যা সাইট পরিচালনাকে সমালোচনামূলক পথে পরিণত করে।শিল্প কাঁচা জলের সঞ্চয়, এবং কৌশলগত অগ্নি এবং জরুরি রিজার্ভ, এই স্কেলে দেখা যায় যে অসুবিধাগুলি খুব কমই ট্যাঙ্কের সাথে সম্পর্কিতঃ তারা ডেলিভারি যানবাহনের অ্যাক্সেস, ক্রেনের অবস্থান,প্যানেল সিকোয়েন্সিং, প্রতিকূল আবহাওয়ায় সিল হ্যান্ডলিং, এবং একটি bolted কাঠামো ক্ষমা করবে না যে ফাউন্ডেশন সহনশীলতা.

একটি ২০,০০০ m3 বোল্টযুক্ত ইস্পাত জলের ট্যাংকটি প্রমাণিত সক্ষমতার মধ্যে রয়েছে যখন ইঞ্জিনিয়ারিং পদ্ধতিগতভাবে পদ্ধতিগতভাবে পরিচালনা করা হয়প্রকৃত বায়ু এবং ভূমিকম্পের ক্ষেত্রে ডিজাইন করা শেল, ভিত্তি tolerances bolted সমাবেশ চাহিদা নির্মিত, এবং প্যানেল সরবরাহ যেমন সাবধানে কাঠামো পরিকল্পনা। Shijiazhuang Zhengzhong প্রযুক্তি কোং লিমিটেড(সেন্টার এনামেল) এই শ্রেণীর ট্যাংক এবং তার পরেও বিতরণ করেছেএর মধ্যে ২০২০ সালে ২১,০৯৪ কিলোমিটার, ২০২৪ সালে ৩২,০০০ কিলোমিটার এবং ২০১৮ সালে ৩৪.৮ কিলোমিটার উচ্চতার একটি ট্যাংক রয়েছে।

জ্যামিতি হ'ল পদচিহ্ন, উচ্চতা এবং জলবাহী শক্তির মধ্যে একটি লেনদেন। 20,000 মি 3 জাহাজটি প্রায় 40 মিটার ব্যাসার্ধের দ্বারা 16 মিটার উচ্চতা বা 32 মিটার 25 মিটার দ্বারা কনফিগার করা যেতে পারে,এবং পছন্দটি উপলব্ধ জমি দ্বারা নিয়ন্ত্রিত হয়, ডিস্ট্রিবিউশন সিস্টেম দ্বারা প্রয়োজনীয় অপারেটিং স্তরের পরিসীমা, এবং ভিত্তির খরচ, যা উচ্চতার সাথে বৃদ্ধি পায়।

• ফুটপ্রিন্ট বনাম উচ্চতা:একটি বৃহত্তর ব্যাস উচ্চতা এবং ভিত্তি লোড ঘনত্ব হ্রাস কিন্তু আরো জমি এবং একটি বৃহত্তর ছাদ স্প্যান প্রয়োজন।
• হাইড্রোলিক লেভেল রেঞ্জঃব্যবহারযোগ্য স্তরের ব্যান্ডটি বিতরণ সিস্টেম দ্বারা সেট করা হয়, তাই ট্যাঙ্কটি সমানুপাতিক হওয়া উচিত যাতে অপারেটিং পরিসীমা একটি কার্যকর শেল উচ্চতার মধ্যে থাকে।
• ছাদের দৈর্ঘ্য:প্রশস্ত ব্যাসার্ধগুলি একটি অ্যালুমিনিয়াম জিওডেসিক গম্বুজকে পছন্দ করতে পারে, যা অভ্যন্তরীণ কলাম ছাড়াই প্রসারিত হয় এবং পরিদর্শন এবং পরিষ্কারের জন্য অভ্যন্তরীণ পরিষ্কার রাখে।
• বায়ুর সংস্পর্শে থাকাঃউচ্চতর, সংকীর্ণ শেলগুলি বাতাসের প্রতি বেশি সংবেদনশীল, তাই উন্মুক্ত উপকূলীয় বা উন্মুক্ত সাইটগুলি প্রায়শই কম প্রোফাইলের পক্ষে থাকে।
• ফাউন্ডেশন অর্থনীতিঃবহন ক্ষমতা এবং নিষ্পত্তি সীমা প্রায়শই জ্যামিতি নির্ধারণ করে, যেহেতু ফাউন্ডেশন খরচ প্রায়শই অতিরিক্ত শেল স্টিলের প্রান্তিক খরচ অতিক্রম করে।

২০,০০০ m3 এ নিয়ন্ত্রক নকশা ক্ষেত্রে পরিবর্তন হয়। বায়ু এবং ভূমিকম্পের লোড, শেল স্থিতিশীলতা এবং ফাউন্ডেশন বসতি সহনশীলতা প্রভাবশালী হয়ে ওঠে,এবং বোল্টযুক্ত জয়েন্টটি সাধারণত গুরুত্বপূর্ণ উপাদানতাই ডিজাইনটি AWWA D103-09 এর জন্য একটি বেধ টেবিলের পরিবর্তে সীমিত উপাদান বিশ্লেষণের মাধ্যমে বৈধ করা হয়।

• বায়ু ও ভূমিকম্প:পার্শ্বীয় লোডিং এবং সিসমিক sloshing শেল এবং anchoring নকশা শাসন, এবং উভয় প্রকৃত সাইট এক্সপোজার বিভাগ এবং সিসমিক জোন বিরুদ্ধে মূল্যায়ন করা আবশ্যক।
• শেল স্থিতিশীলতাঃএই আকারের পরিসরের পাতলা দেয়ালযুক্ত শেলগুলি স্থিতিশীলতা-নিয়ন্ত্রিত, যা রিং ডিজাইন, শক্তকারী এবং বায়ু গ্রিডগুলিকে কাঠামোগত সমাধানের অংশ করে তোলে।
• বোল্টযুক্ত জয়েন্ট ডিজাইনঃইঞ্জিনিয়ারিং সিলিং সহ গ্রেড 8.8 বন্ধনীগুলি সমালোচনামূলক ইন্টারফেস; যৌথ নকশা এবং বোল্ট বিন্যাস প্লেট বেধ হিসাবে একই ওজন বহন করে।
• নিষ্পত্তি সহনশীলতাঃবোল্টযুক্ত কাঠামোগুলি একক কাঠামোর তুলনায় অনেক কম পার্থক্য স্থিতিস্থাপকতা সহ্য করে, যা ভিত্তি নকশা এবং নির্মাণের গুণমানকে নির্ধারণ করে।
• ফিনিট এলিমেন্ট ভ্যালিডেশনঃশেল, ছাদ এবং অ্যাঙ্করেশন টেবিল দ্বারা আকারের পরিবর্তে মডেল করা হয়, তাই নকশাটি পর্যালোচনার জন্য প্রতিরক্ষামূলক এবং নথিভুক্ত।

বড় বড় বোল্ট ট্যাংকগুলি সাইট ম্যানেজমেন্টে সফল হয় বা ব্যর্থ হয়। প্রতিটি প্যানেল কারখানার সমাপ্ত ইউনিট হিসাবে ভ্রমণ করে, তাই সমালোচনামূলক পথটি ক্রমিক হয়ঃ প্যানেলগুলি স্থাপন আদেশে পৌঁছাতে হবে,লেপ ক্ষতি ছাড়া হ্যান্ডেল করা, সিল্যান্টের জন্য উপযুক্ত অবস্থার অধীনে সিল করা হবে এবং ফাউন্ডেশন ইতিমধ্যে অর্জন করা একটি অস্বচ্ছতা পর্যন্ত একত্রিত করা হবে।

• কারখানায় তৈরি প্যানেল:প্যানেলগুলি লেপযুক্ত, পরীক্ষিত এবং নম্বরযুক্ত, তাই কোনও ক্ষেত্রের লেপের প্রয়োজন হয় না এবং গুণমান সাইটের আবহাওয়ার উপর নির্ভর করে না।
• ইরেকশন সিকোয়েন্সিং:প্যানেলগুলি প্যাকেজ করা হয় এবং সমাবেশের ক্রমে প্রেরণ করা হয়, যা সঠিক অংশের জন্য অপেক্ষা করার পরিবর্তে ক্রেনকে উত্পাদনশীল রাখে।
• সুরক্ষিত হ্যান্ডলিংঃউত্তোলন এবং সঞ্চয় পদ্ধতিগুলি ফিউজ লেপকে রক্ষা করে, কারণ সাইটের ক্ষতি ভবিষ্যতে ক্ষয় হওয়ার সবচেয়ে এড়ানো উত্স।
• সিল্যান্ট ডিসিপ্লিনঃনির্মাতার তাপমাত্রা এবং পৃষ্ঠের প্রয়োজনীয়তা অনুসারে নির্দিষ্ট সিল্যান্ট দিয়ে নিয়ন্ত্রিত অবস্থার অধীনে সিলগুলি একত্রিত করা হয়।
• অ্যাক্সেস এবং লেডিংঃসরবরাহের আগে যানবাহনের রুটিং, ক্রেনের অবস্থান এবং ল্যাড আউট এলাকা পরিকল্পনা করা উচিত, যেহেতু 20,000 মি 3 ট্যাঙ্কটি অনেকগুলি কনটেইনার লোড করে।

সেন্টার এনামেল নথিভুক্ত রেফারেন্স স্কেল সহ বড় বড় বোল্ট ইস্পাত জলাধারগুলি ডিজাইন করেঃ ২০২০ সালে সরবরাহ করা ২১,০৯৪ মি 3 ট্যাঙ্ক, ২০১৮ সালে ৩৪.৮ মি উচ্চতার ইউনিট এবং ২০২৪ সালে ৩২,০০০ মি 3 ইনস্টলেশন।প্যানেলগুলি 820-930 ডিগ্রি সেলসিয়াসে গ্লাস-ফুয়েজ করা হয় 2C2F কভারেজ যা 1500 ভিতে 100% উচ্চ ভোল্টেজ ছুটির স্পার্ক পরীক্ষার মাধ্যমে যাচাই করা হয়, গ্রেড 8.8 বোল্টিংয়ের সাথে যুক্ত এবং AWWA D103-09 এর জন্য সীমিত উপাদান বিশ্লেষণের মাধ্যমে বৈধ। উত্পাদন NSF / ANSI 61, WRAS এবং CE / EN 1090 কভারেজের সাথে ISO 9001 এর সাথে চলে,তিন বছরের ওয়ারেন্টি সহ স্ট্যান্ডার্ড ৩০ দিনের সময়সূচীতে ১০০ টিরও বেশি দেশে বিতরণ করা হয়.

বোল্টেড স্টিলের ট্যাঙ্কগুলি নিয়মিতভাবে ২০,০০০ মি 3 এরও বেশি নির্মিত হয় এবং সেন্টার এনামেল ২০২০ সালে ২১,০৯৪ মি 3 ইউনিট সরবরাহ করেছে, ২০১৮ সালে ৩৪.৮ মি উচ্চতার ট্যাঙ্ক এবং ২০২৪ সালে ৩২,০০০ মি 3 ইনস্টলেশন সরবরাহ করেছে।কারণ প্রতিটি ট্যাংক কারখানার প্যানেল থেকে একত্রিত করা হয়, সামগ্রিক সক্ষমতা পরিবহন মাত্রা দ্বারা সীমাবদ্ধ নয় যেমনটি একটি কারখানায় নির্মিত জাহাজ হবে।

সাধারণ কনফিগারেশনগুলি প্রায় 40 মিটার ব্যাসার্ধ 16 মিটার উচ্চতা বা 32 মিটার 25 মিটার, উপলব্ধ জমির উপর নির্বাচিত, বিতরণ সিস্টেমের দ্বারা প্রয়োজনীয় অপারেটিং স্তরের পরিসীমা,ভিত্তি বহন ক্ষমতা, এবং বায়ু এক্সপোজার একটি স্ট্যান্ডার্ড টেবিল থেকে নির্বাচিত পরিবর্তে।

শেল লোডের জন্য ডিজাইন করা একটি ফাউন্ডেশন এবং, সমালোচনামূলকভাবে, খুব সংকীর্ণ পার্থক্য স্থিতিশীলতা সহনশীলতার জন্য, কারণ একটি bolted কাঠামো একটি একক এক তুলনায় অনেক কম ক্ষমাশীল।ফাউন্ডেশন নকশা চূড়ান্ত জ্যামিতি নির্বাচন আগে হওয়া উচিত, যেহেতু এটি প্রায়শই ব্যাস-উচ্চতা সিদ্ধান্ত পরিচালনা করে।

হ্যাঁ, সেন্টার এনামেল ক্যাপাসিটি, ব্যাসার্ধ এবং উচ্চতা, ছাদ টাইপ, জিএফএস স্ব-সমর্থন ছাদ এবং অ্যালুমিনিয়াম ভূতাত্ত্বিক গম্বুজ সহ, সাইটের ক্ষেত্রে বায়ু এবং ভূমিকম্প নকশা, নিরোধক,এবং সকল পথ, ফ্ল্যাঞ্জ, সিঁড়ি, প্ল্যাটফর্ম এবং যন্ত্রপাতি।

• ২০,০০০ m3 এ, জ্যামিতি স্থল, জলবাহী স্তর পরিসীমা, ভিত্তি ক্ষমতা এবং বাতাসের এক্সপোজার দ্বারা নির্ধারিত হয়, একটি স্ট্যান্ডার্ড আকারের টেবিল দ্বারা নয়।
• বায়ু, ভূমিকম্পের sloshing, শেল স্থিতিশীলতা, এবং bolted জয়েন্ট নকশা কাঠামো শাসন; AWWA D103-09 শেষ উপাদান বিশ্লেষণ দ্বারা বৈধতা।
• বোল্টযুক্ত কাঠামো খুব কম পার্থক্য নিষ্পত্তি সহ্য করে, তাই চূড়ান্ত জ্যামিতি নির্বাচন করার আগে ভিত্তি নকশা আসা উচিত।
• প্রকল্পের সাফল্য নির্ভর করে প্যানেলের ক্রম, সুরক্ষিত হ্যান্ডলিং, সিল্যান্ট শৃঙ্খলা, এবং প্ল্যান করা সাইট অ্যাক্সেস যতটা ট্যাঙ্ক নকশা উপর।
