১০০০০ ঘনমিটার বায়োগ্যাস স্টোরেজ ট্যাঙ্ক প্রস্তুতকারক: প্ল্যান্টের বাফার সাইজিং

একটি ডাইজেস্টার জীববিজ্ঞানের দ্বারা নির্ধারিত হারে গ্যাস উৎপাদন করে এবং একটি সম্মিলিত তাপ ও বিদ্যুৎ ইউনিট বা একটি আপগ্রেডিং প্ল্যান্ট গ্রিড, তাপ চাহিদা বা অফটেক চুক্তির দ্বারা নির্ধারিত হারে এটি ব্যবহার করে। এই দুটি হার দীর্ঘ সময় ধরে মেলে না। স্টোরেজ হল সেই উপাদান যা অমিল শোষণ করে এবং যখন এটি আন্ডারসাইজড হয় তখন লক্ষণগুলি প্রক্রিয়াগত সমস্যা হিসাবে ভুল করা হয়: রাতে ইঞ্জিন ট্রিপ করে, সপ্তাহান্তে ফ্লেয়ার চলে, বা আপগ্রেডিং প্ল্যান্ট সেই সময়েই ডাউন হয় যখন ট্যারিফ সবচেয়ে ভালো থাকে। দশ হাজার ঘনমিটারে ট্যাঙ্কটি আর আনুষঙ্গিক নয়; এটি সেই উপাদান যা নির্ধারণ করে প্ল্যান্টটি ডিসপ্যাচেবল নাকি কেবল উৎপাদনশীল।

শিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং, লিমিটেড (সেন্টার এনামেল) গ্লাস-ফিউজড-টু-স্টিল বায়োগ্যাস স্টোরেজ এবং ডাইজেশন ভেসেল তৈরি করে এবং ৩২০০০০ ঘনমিটার পর্যন্ত একক-ট্যাঙ্ক ক্ষমতা সরবরাহ করেছে, যার মধ্যে ২০২০ সালে ২১,০৯৪ ঘনমিটারের একটি রেকর্ড ট্যাঙ্ক সরবরাহ করা হয়েছে। ১০,০০০ ঘনমিটার স্কেলে, যে প্রশ্নগুলি গুরুত্বপূর্ণ তা হল সাইজিং লজিক, স্টোরেজ টাইপ, প্রেসার এনভেলপ এবং প্রস্তুতকারকের প্রমাণ যে জ্যামিতি কাজ করে।

১. একটি প্ল্যান্টের কত বায়োগ্যাস স্টোরেজ প্রয়োজন?

স্টোরেজ ভলিউম উৎপাদন এবং ব্যবহারের মধ্যে অমিলের থেকে উদ্ভূত হয়, কেবল প্ল্যান্টের আকার থেকে নয়। একটি বেস-লোড ইঞ্জিনকে খাওয়ানো প্ল্যান্টের একটি গ্রিড-রেসপন্সিভ সিএইচপি বা একটি কঠোর অফটেক চুক্তি সহ একটি বায়োমিথেন আপগ্রেডিং ইউনিটের চেয়ে ভিন্ন বাফার প্রয়োজন।

• বেস-লোড অপারেশন: একটি অবিচ্ছিন্নভাবে চালিত সিএইচপি-এর ফিড বাধা এবং রক্ষণাবেক্ষণের উইন্ডোগুলির মধ্য দিয়ে যাওয়ার জন্য পর্যাপ্ত স্টোরেজ প্রয়োজন, সাধারণত কয়েক ঘন্টার উৎপাদন।
• গ্রিড-রেসপন্সিভ অপারেশন: যে প্ল্যান্টগুলি পিক ট্যারিফ উইন্ডোতে জেনারেশন স্থানান্তর করে তাদের সেই সময়গুলিতে উৎপাদিত গ্যাস ধরে রাখার জন্য স্টোরেজ প্রয়োজন যা তারা ইচ্ছাকৃতভাবে জেনারেট করে না, যা সাধারণত একটি উল্লেখযোগ্যভাবে বড় ভলিউম।
• আপগ্রেডিং এবং গ্রিড ইনজেকশন: যেখানে গ্যাস বায়োমিথেনে আপগ্রেড করা হয়, একটি কঠোর ইনজেকশন চুক্তি চাহিদা হ্রাসের সময় অবিচ্ছিন্ন ইনজেকশন এবং কার্টেলমেন্টের মধ্যে পার্থক্য তৈরি করতে পারে।
• ফ্লেয়ার মিনিমাইজেশন: পরিকল্পিত এবং অপরিকল্পিত ব্যবহারের আউটজেজ শোষণ করার জন্য পর্যাপ্ত বাফার প্রায়শই ফ্লেয়ারিং কমানোর সবচেয়ে সস্তা উপায়, এবং ফ্লেয়ারিং ক্রমবর্ধমানভাবে রিপোর্ট করা এবং জরিমানা করা হচ্ছে।
• মিক্সিং এবং প্রসেস ব্যবহার: কিছু প্ল্যান্ট ডাইজেস্টার মিক্সিং বা পাস্তুরাইজেশনের জন্য গ্যাসও ব্যবহার করে এবং সেই অভ্যন্তরীণ চাহিদা বাফার গণনায় অন্তর্ভুক্ত করা উচিত।

২. ১০,০০০ ঘনমিটারের জন্য কোন স্টোরেজ টাইপ উপযুক্ত?

এই স্কেলে তিনটি ব্যবস্থা সাধারণ এবং পছন্দটি চাপ প্রয়োজন, জমির প্রাপ্যতা, পরিকল্পনার সীমাবদ্ধতা এবং আশেপাশের এলাকার চাক্ষুষ এবং গন্ধ প্রত্যাশা দ্বারা চালিত হয়।

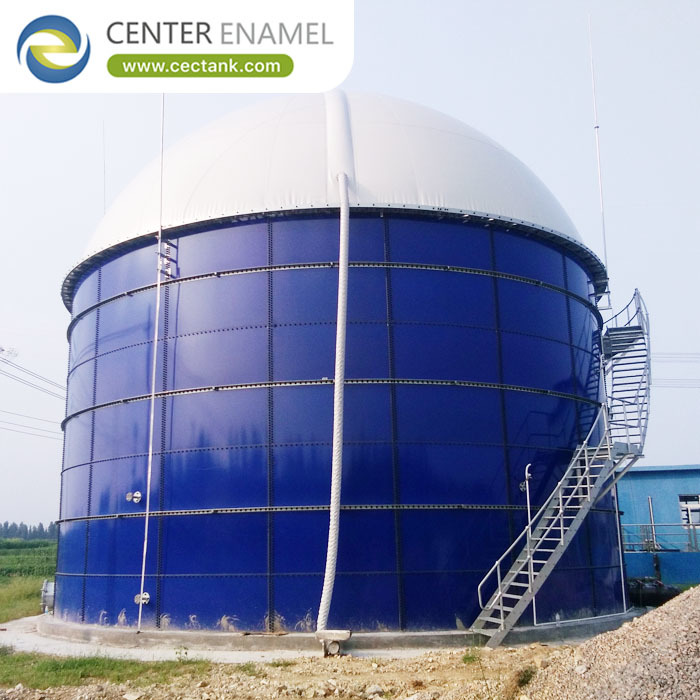

• ইন্টিগ্রেটেড ডাইজেস্টার রুফ স্টোরেজ: গ্যাস ডাইজেস্টারের উপরে একটি ডাবল-মেমব্রেন রুফের নিচে সংরক্ষণ করা হয়। এটি সবচেয়ে কমপ্যাক্ট বিকল্প এবং সেই প্ল্যান্টগুলির জন্য উপযুক্ত যেখানে ডাইজেস্টারের ভলিউম ইতিমধ্যেই প্রয়োজনীয় বাফার সরবরাহ করে।
• পৃথক ডাবল-মেমব্রেন হোল্ডার: নিজস্ব ভিত্তির উপর একটি ডেডিকেটেড হোল্ডার স্টোরেজকে ডাইজেশন থেকে বিচ্ছিন্ন করে, স্বাধীন রক্ষণাবেক্ষণের অনুমতি দেয় এবং স্টোরেজ ভলিউমকে স্পষ্ট এবং সহজে সম্প্রসারণযোগ্য করে তোলে।
• অ্যালুমিনিয়াম ডোম সহ রিজিড গ্যাস হোল্ডার: একটি জিওডেসিক অ্যালুমিনিয়াম ডোম এবং একটি অভ্যন্তরীণ মেমব্রেন সহ একটি বোল্টেড স্টিল ভেসেল একটি আবহাওয়া-সুরক্ষিত, দীর্ঘ-জীবনের গ্যাস স্টোর সরবরাহ করে যার একটি কম চাক্ষুষ প্রোফাইল রয়েছে।
• প্রেসার এনভেলপ: বেশিরভাগ নিম্ন-চাপ স্টোরেজ কয়েক মিলibar থেকে প্রায় ৩০ mbar পরিসরে কাজ করে। অপারেটিং চাপ মেমব্রেন স্পেসিফিকেশন, নিরাপত্তা ডিভাইস এবং ফাউন্ডেশন লোড নির্ধারণ করে।
• নিরাপত্তা বিধান: প্রেসার-ভ্যাকুয়াম রিলিফ, ফ্লেম অ্যারেস্টর, নিম্ন পয়েন্টে কনডেনসেট ড্রেনেজ এবং গ্যাস-টাইট নির্মাণ বাধ্যতামূলক, এবং সিস্টেমটি ওভারপ্রেসার এবং ভ্যাকুয়াম উভয় ক্ষেত্রেই ফেইল সেফ হতে হবে।

৩. এই স্কেলে একজন প্রস্তুতকারককে কী প্রমাণ করতে হবে?

দশ হাজার ঘনমিটারে, প্রকৌশল মার্জিন ত্রুটির জন্য অদৃশ্য হয়ে যায়। জ্যামিতি অবশ্যই বায়ু এবং সিসমিক লোডের বিরুদ্ধে যাচাই করতে হবে, ফাউন্ডেশন টলারেন্স গুরুত্বপূর্ণ হয়ে ওঠে এবং প্রস্তুতকারকের রেফারেন্স রেকর্ডে ছোট ট্যাঙ্কের দীর্ঘ তালিকার পরিবর্তে তুলনামূলক স্কেলের ভেসেল অন্তর্ভুক্ত করা উচিত।

• কাঠামোগত যাচাইকরণ: শেল, রুফ এবং নজল লোডগুলি প্রযোজ্য কোডের বিরুদ্ধে ফাইনাইট এলিমেন্ট অ্যানালাইসিস দ্বারা পরীক্ষা করা উচিত, যেখানে নির্দিষ্ট সাইটের জন্য বায়ু এবং সিসমিক কেসগুলি জেনেরিক অনুমানের পরিবর্তে।
• ফাউন্ডেশন টলারেন্স: বড়-ব্যাসযুক্ত বোল্টেড ভেসেলগুলি ওয়েল্ডেড ট্যাঙ্কগুলির চেয়ে ডিফারেনশিয়াল সেটেলমেন্টের প্রতি অনেক কম সহনশীল, একটি স্টিক রিং বিম সহ। ফাউন্ডেশন স্পেসিফিকেশন এবং সার্ভে টলারেন্স ডিজাইনের অংশ।
• গ্যাস টাইটনেস প্রমাণ: বোল্ট গ্রেড, সিল্যান্ট স্পেসিফিকেশন, টর্ক সিকোয়েন্স এবং মেমব্রেন অ্যাটাচমেন্ট ডিটেল সবই নথিভুক্ত করা উচিত, কারণ এই স্কেলে এমনকি একটি ছোট লিক রেটও একটি বড় মিথেন লস উপস্থাপন করে।
• তুলনামূলক রেফারেন্স: কয়েক বছর ধরে পরিষেবাতে থাকা একই ব্যাস এবং ভলিউমের ভেসেলগুলির জন্য জিজ্ঞাসা করুন এবং একটি যোগাযোগযোগ্য রেফারেন্সের জন্য জিজ্ঞাসা করুন।
• ডেলিভারি এবং ইরেকশন প্ল্যান: এই স্কেলে লজিস্টিক প্ল্যান এবং ইরেকশন সিকোয়েন্স ইঞ্জিনিয়ারিং ডেলিভারেবলের অংশ, সাইট টিমের কাছে হস্তান্তর করা একটি আফটারথট নয়।

ইঞ্জিনিয়ারিং অ্যাসুরেন্স এবং প্রজেক্ট সাপোর্ট

শিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং, লিমিটেড (সেন্টার এনামেল) দ্বারা সরবরাহ করা প্রতিটি ট্যাঙ্ক AWWA D103-09 এবং EN 1090 এর বিরুদ্ধে প্রকৌশল করা হয়েছে, যেখানে শেল, রুফ এবং নজল লোডের ফাইনাইট এলিমেন্ট ভেরিফিকেশন রয়েছে, ISO 9001 এবং ISO 45001 নিয়ন্ত্রণের অধীনে ৮২০-৯৩০°C তাপমাত্রায় ফিউজ করা হয়েছে, পৃষ্ঠের একশ শতাংশ জুড়ে ১৫০০ V এ হলিডে পরীক্ষা করা হয়েছে এবং গ্রেড ৮.৮ বোল্ট এবং প্রস্তুতকারক-প্রত্যয়িত সিল্যান্ট দিয়ে একত্রিত করা হয়েছে। বায়োগ্যাস স্টোরেজ ভেসেলগুলি AWWA D103-09 এবং EN 1090 এর বিরুদ্ধে প্রকৌশল করা হয়েছে, যেখানে সাইট-নির্দিষ্ট বায়ু এবং সিসমিক কেসগুলির জন্য শেল, রুফ এবং নজল লোডের ফাইনাইট এলিমেন্ট ভেরিফিকেশন রয়েছে, ৮২০-৯৩০ ডিগ্রি সেলসিয়াস তাপমাত্রায় ফিউজ করা প্লেট থেকে নির্মিত এবং ১৫০০ V এ হলিডে পরীক্ষা করা হয়েছে, এবং মেমব্রেন সিস্টেম, প্রেসার-ভ্যাকুয়াম রিলিফ, ফ্লেম অ্যারেস্টর, কনডেনসেট ড্রেনেজ এবং কমিশনিং সাপোর্ট সহ সরবরাহ করা হয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

একটি ১০০০০ ঘনমিটার স্টোরেজ ট্যাঙ্ক আসলে কত গ্যাস ধারণ করতে পারে?

জ্যামিতিক ভলিউম দশ হাজার ঘনমিটার, তবে ব্যবহারযোগ্য বাফার কাজের চাপ পরিসরের উপর নির্ভর করে। একটি নিম্ন-চাপ মেমব্রেন হোল্ডার তার জ্যামিতিক ভলিউমের একটি ছোট অংশ ব্যবহার করে একটি উচ্চ-চাপ রিজিড হোল্ডারের চেয়ে, তাই ব্যবহারযোগ্য বাফারটি ট্যাঙ্কের আকার থেকে অনুমান করার পরিবর্তে অপারেটিং চাপ এনভেলপের বিরুদ্ধে নিশ্চিত করা উচিত।

বিদ্যমান প্ল্যান্টে স্টোরেজ যোগ করা যেতে পারে?

হ্যাঁ, এবং এটি বোল্টেড নির্মাণের সুবিধাগুলির মধ্যে একটি। একটি পৃথক হোল্ডার বা একটি অতিরিক্ত ভেসেল একটি নতুন ভিত্তির উপর স্থাপন করা যেতে পারে এবং একটি সংক্ষিপ্ত শাটডাউন সহ বিদ্যমান গ্যাস সিস্টেমে সংযুক্ত করা যেতে পারে, কারণ লাইভ প্ল্যান্টে কোনও ওয়েল্ডিং বা হট ওয়ার্কের প্রয়োজন নেই।

স্টোরেজের সময় গ্যাসের গুণমানের কী হয়?

স্টোরেজ নিজে মিথেন সামগ্রী উল্লেখযোগ্যভাবে পরিবর্তন করে না, তবে নিম্ন পয়েন্টে কনডেনসেট তৈরি হবে এবং তা নিষ্কাশন করতে হবে, এবং উপস্থিত যেকোনো হাইড্রোজেন সালফাইড গ্যাসে থাকবে। কনডেনসেট ড্রেনেজ এবং, যেখানে প্রয়োজন, ডিসালফারাইজেশন গ্যাস সিস্টেম ডিজাইনের অংশ হওয়া উচিত।

স্টোরেজ ভেসেলটি আমাদের উৎপাদন প্রোফাইলের সাথে কনফিগার করা যেতে পারে?

হ্যাঁ। ভলিউম, চাপ এনভেলপ, মেমব্রেন বা রিজিড নির্মাণ, নিরাপত্তা ডিভাইস, কনডেনসেট হ্যান্ডলিং এবং ইন্সট্রুমেন্টেশন সবই প্ল্যান্টের সাথে কনফিগার করা হয়। প্রতি ঘন্টার উৎপাদন এবং ব্যবহারের প্রোফাইল সরবরাহ করুন এবং বাফারটি প্রকৃত অমিলের সাথে সাইজ করা হবে।
