সিএসটিআর ট্যাঙ্কঃ জ্যামিতি, ব্যফলস এবং তাপ স্থানান্তর - জাহাজের অবদান

ক্রমাগত আলোড়িত ট্যাংক চুল্লিতে, ট্যাঙ্কটি একটি প্রতিক্রিয়া ধারণকারী একটি ধারক নয় - এটি প্রতিক্রিয়ার অংশ।তার বাফেল এবং তার তাপ স্থানান্তর পৃষ্ঠ নির্ধারণ করে যে বিষয়বস্তু সত্যিই অভিন্ন কিনা, কঠিন পদার্থ স্থির থাকে কিনা, এবং তাপমাত্রা প্রক্রিয়া প্রয়োজন ব্যান্ড মধ্যে রাখা যাবে কিনা। মিশুক নির্দিষ্ট করুন এবং ধারক অনুসরণ করা যাক,এবং ফলাফল সাধারণত একটি রিঅ্যাক্টর একটি আরামদায়ক গড় এবং গুরুতর স্থানীয় সমস্যা সঙ্গে.

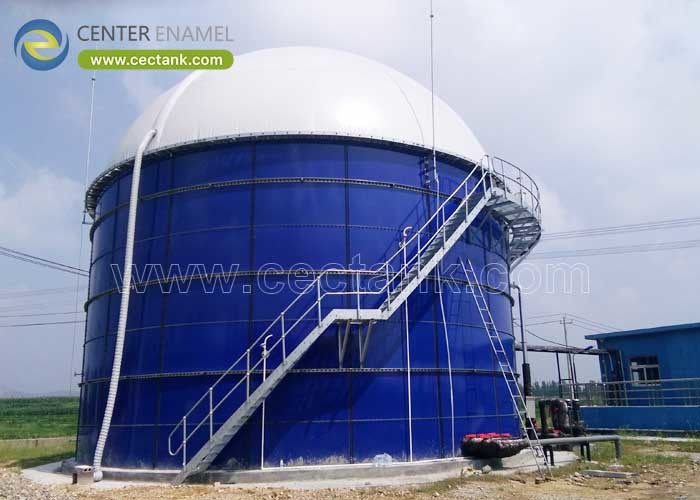

জ্যামিতি প্রথমে স্থির করা হয়, এবং উত্তেজনা এবং তাপ স্থানান্তর নকশা এটি থেকে অনুসরণ করে। Shijiazhuang Zhengzhong প্রযুক্তি কোং, লিমিটেড (কেন্দ্র এনামেল) baffles সঙ্গে CSTR জাহাজ নির্মাণ,ইম্পেলার সমর্থন, গরম করার পৃষ্ঠতল এবং শেল মধ্যে অ্যাক্সেস ডিজাইন, তাই ধারক এবং প্রক্রিয়া সরঞ্জাম এক হিসাবে ডিজাইন করা হয়।

1জাহাজে কি জিনিস পাঠাতে হবে?

একটি সিএসটিআর এর দ্বারা সংজ্ঞায়িত করা হয় যা এটি অর্জন করতে হবে না বরং যা এটি রাখে। চারটি প্রয়োজনীয়তা জাহাজকে গঠিত করে, এবং তারা কখনও কখনও বিভিন্ন দিকের মধ্যে টানতে থাকে।

• অভিন্ন রচনাঃসম্পূর্ণ মিশ্রণ অনুমান শুধুমাত্র যদি বিষয়বস্তু সত্যিই অভিন্ন হয়। প্রতিটি পকেট যে স্থির বসে আছে ভলিউম যে অংশগ্রহণ করছে না।
• অভিন্ন তাপমাত্রাঃপ্রতিক্রিয়া হার এবং জৈবিক ক্রিয়াকলাপ উভয়ই তাপমাত্রা অনুসরণ করে। একটি পাত্রে যা একটি সংকীর্ণ ব্যান্ডের মধ্যে তাপমাত্রা ধরে রাখতে পারে না তা কার্যকারিতাও ধরে রাখতে পারে না।
• সলিডস সাসপেনশনঃযেখানে ফিড শক্ত পদার্থ বহন করে, পাত্রে এবং মিশ্রণ তাদের চলতে রাখতে হবে, অথবা তারা বসতে এবং স্থায়ীভাবে হারিয়ে ভলিউম হয়ে।
• গ্যাস সংরক্ষণ এবং মুক্তিঃঅনেক সিএসটিআর গ্যাস উৎপন্ন করে। পাত্রে এটিকে নিরাপদে রাখা, নিয়ন্ত্রণযোগ্যভাবে ছেড়ে দেওয়া এবং ছাদের স্থানটি সিল করা আবশ্যক।
• পরিষ্কারযোগ্যতা এবং অ্যাক্সেসঃসিএসটিআরগুলির পরিদর্শন, চালক রক্ষণাবেক্ষণ এবং পরিষ্কারের জন্য অভ্যন্তরীণ অ্যাক্সেসের প্রয়োজন। অ্যাক্সেসের বিধানগুলি মূল নকশায় অন্তর্ভুক্ত।

2জ্যামিতি কিভাবে পারফরম্যান্সকে প্রভাবিত করে?

উচ্চতা থেকে ব্যাসার্ধের অনুপাত প্রথম সিদ্ধান্ত এবং এটি পরে পরিবর্তন করা সবচেয়ে কঠিন। এটি মিশ্রণ প্যাটার্ন, উপলব্ধ তাপ স্থানান্তর এলাকা,পদচিহ্ন এবং গ্যাস আটকে থাকার আচরণ একসাথে.

• উচ্চতা থেকে ব্যাসের অনুপাতঃতরল-পর্যায়ের সিএসটিআর পাত্রে সাধারণত একতার কাছাকাছি বসে থাকে, যার কাজের ব্যাপ্তি প্রায় 0.8 থেকে 1.5 এর মধ্যে থাকে, এটি দায়িত্ব, ইম্পেলার বিন্যাস এবং উপলব্ধ প্লট উপর নির্ভর করে।
• উচ্চতর জাহাজ:তাপ স্থানান্তরের জন্য আরো দেয়ালের এলাকা এবং একটি ছোট পদচিহ্ন, কিন্তু তাদের এক শ্যাফ্টে একাধিক ইম্পেলার এবং পুরো উচ্চতা জুড়ে মিশ্রণের জন্য আরও যত্নশীল মনোযোগ প্রয়োজন।
• অগভীর জাহাজ:একক ইম্পেলার মিশ্রণ সহজ এবং পৃষ্ঠের পুনর্নবীকরণ ভাল, একটি বৃহত্তর পদচিহ্ন এবং তাপ স্থানান্তরের জন্য কম প্রাচীর এলাকা খরচ।
• নীচের আকৃতিঃডিশড, ফ্ল্যাট বা শঙ্কুযুক্ত তলগুলি শক্ত পদার্থের জন্য আলাদাভাবে আচরণ করে। শঙ্কু এবং ডিশড তলগুলি ড্রেনেজ এবং শক্ত পদার্থ সংগ্রহ করতে সহায়তা করে যেখানে দায়িত্ব এটির প্রয়োজন।
• ফ্রিবোর্ড:ফোম এবং গ্যাসের মুক্তির জন্য তরল রেখার উপরে স্থান প্রয়োজন। ফোমিং প্রক্রিয়ার জন্য তরল ভলিউমের চেয়ে অনেক বেশি ফ্রিবোর্ড প্রয়োজন।

3বাফেল এবং তাপ স্থানান্তর কি যোগ করে?

ব্যাফেল এবং তাপ স্থানান্তর পৃষ্ঠ হল দুটি বৈশিষ্ট্য যা একটি রিঅ্যাক্টরকে একটি মিশ্রণকারী ট্যাংক থেকে আলাদা করে। উভয়ই নকশা পর্যায়ে অন্তর্ভুক্ত করা সহজ এবং পরে যুক্ত করা ব্যয়বহুল।

• কেন বিভ্রান্তি বিদ্যমান:এগুলি ছাড়া তরলটি একটি দেহ হিসাবে ঘোরাফেরা করে, একটি কেন্দ্রীয় ঘূর্ণি গঠন করে এবং খুব কম মিশ্রণ অর্জন করে।
• বাফেল ব্যবস্থাঃসাধারণত চারটি বেফেল দেয়ালের উপরে উল্লম্বভাবে মাউন্ট করা হয়, ট্যাঙ্কের ব্যাসের প্রায় এক দশমাংশ প্রস্থ এবং মৃত পকেটগুলি রোধ করার জন্য দেয়াল থেকে একটি ছোট ফাঁক।
• ট্যাঙ্কের সাথে ইমপেলার অনুপাতঃএকটি স্ট্যান্ডার্ড বিন্যাসের জন্য ইমপেলার ব্যাসার্ধ সাধারণত ট্যাঙ্কের ব্যাসের প্রায় এক তৃতীয়াংশ হয়, স্থলগুলি স্থির হওয়ার পরিবর্তে চলতে রাখার জন্য মেঝে থেকে স্বচ্ছতার সাথে।
• তাপ স্থানান্তর অপশনঃএকটি বাহ্যিক জ্যাকেট, অভ্যন্তরীণ কয়েল, বা পাম্পযুক্ত সঞ্চালন সহ একটি বাহ্যিক তাপ এক্সচেঞ্জার। জ্যাকেটগুলি অভ্যন্তর পরিষ্কার রাখে; কয়েলগুলি আরও জায়গা দেয়; বাহ্যিক এক্সচেঞ্জারগুলি পরিষেবা দেওয়া সবচেয়ে সহজ।
• আইসোলেশন এবং নিয়ন্ত্রণঃআইসোলেশন এবং আবরণ তাপমাত্রা স্থিতিশীল করে এবং লোড হ্রাস করে এবং নিয়ন্ত্রণ কৌশলটি চক্রের পরিবর্তে একটি সংকীর্ণ ব্যান্ডের মধ্যে তাপমাত্রা রাখা উচিত।

ইঞ্জিনিয়ারিং আশ্বাস এবং প্রকল্প সমর্থন

শিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং লিমিটেড (সেন্টার এনামেল) দ্বারা সরবরাহ করা প্রতিটি ট্যাংক AWWA D103-09 এবং EN 1090 অনুযায়ী তৈরি করা হয়েছে, শেল, ছাদ এবং নল লোডের সীমিত উপাদান যাচাইকরণ সহ,আইএসও ৯০০১ এবং আইএসও ৪৫০০১ নিয়ন্ত্রণাধীন ৮২০-৯৩০ ডিগ্রি সেলসিয়াসে গলিত, ছুটির পরীক্ষা 1500 ভোল্ট জুড়ে পৃষ্ঠের একশত শতাংশ, এবং গ্রেড 8.8 bolts এবং প্রস্তুতকারকের দ্বারা প্রত্যয়িত সিল্যান্ট সঙ্গে একত্রিত।প্রাচীর ব্যফেল এবং ইম্পেলার সমর্থন শেল ডিজাইনে একীভূত, জ্যাকেট, অভ্যন্তরীণ কয়েল বা বহিরাগত এক্সচেঞ্জার দ্বারা গরম করা, গ্যাস-নিরোধী ছাদ ব্যবস্থা যেখানে প্রক্রিয়া গ্যাস উত্পাদন করে, কারখানার গঠিত অনুপ্রবেশ,জোন অনুযায়ী মিশ্রণ-সামঞ্জস্যপূর্ণ লেপ, এবং অ্যাক্সেস এবং নিরাপত্তা ব্যবস্থা রক্ষণাবেক্ষণ ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ।

"মিক্সারকে পাত্রে লাগান এবং আপনি মিশ্রণের সমস্যা পাবেন। পাত্রে এবং মিক্সারকে একসাথে লাগান এবং আপনি একটি চুল্লি পাবেন।"

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

সিএসটিআর-এর কেন বাফার দরকার?

ব্যাফার ছাড়া তরলটি একটি একক দেহ হিসাবে ঘোরার প্রবণতা রাখে, একটি কেন্দ্রীয় ঘূর্ণি গঠন করে এবং খুব কম প্রকৃত মিশ্রণ অর্জন করে।দেওয়ালের উপর লাগানো ব্যফেলস এই ঘূর্ণনকে বিরতি দেয় এবং এটিকে উল্লম্ব সঞ্চালনে রূপান্তরিত করে, যা মিশ্রণ সৃষ্টি করে এবং কঠিন পদার্থকে স্থির রাখে।

উচ্চতা ও ব্যাসের অনুপাত কত?

তরল-ফেজ ডিউটির জন্য এটি সাধারণত একক কাছাকাছি হয়, প্রায় 0.8 থেকে 1 এর কাজের পরিসীমা সহ।5উচ্চতর জাহাজগুলি তাপ স্থানান্তর এবং একটি ছোট পদচিহ্নের জন্য আরও প্রাচীরের ক্ষেত্র দেয় তবে একাধিক ইমপেলার প্রয়োজন; অগভীর জাহাজগুলি এক ইমপেলারের সাথে আরও সহজেই মিশে যায় তবে আরও প্লট এলাকার প্রয়োজন।

একটি সিএসটিআর কীভাবে গরম বা শীতল হয়?

একটি বহিরাগত জ্যাকেট, অভ্যন্তরীণ coils, বা পাম্প সার্কুলেশন সঙ্গে একটি বহিরাগত তাপ এক্সচেঞ্জার দ্বারা। জ্যাকেট অভ্যন্তর unobstructed এবং পরিষ্কার করা সহজ ছেড়ে, coils আরো পৃষ্ঠ এলাকা প্রদান,এবং বাহ্যিক এক্সচেঞ্জারগুলি জাহাজে প্রবেশ না করেই সার্ভিস করা সবচেয়ে সহজ. পছন্দটি ডিউটির উপর নির্ভর করে, প্রয়োজনীয় এলাকা এবং পরিষ্কারের ব্যবস্থা।

সিএসটিআর ট্যাংক আমাদের প্রক্রিয়ার জন্য কাস্টমাইজ করা যাবে?

হ্যাঁ, জ্যামিতি, বেফেল এবং ইম্পেলারের বিধান, তাপ স্থানান্তর পদ্ধতি, জোন অনুযায়ী লেপ গ্রেড, ছাদ এবং গ্যাস হ্যান্ডলিং, নল এবং যন্ত্রের বিন্যাস, বিচ্ছিন্নতা,অ্যাক্সেস এবং সুরক্ষা ব্যবস্থাগুলি প্রক্রিয়া প্রয়োজনীয়তার সাথে কনফিগার করা হয়েছে এবং উত্পাদনের আগে নিশ্চিত করা হয়েছে.
