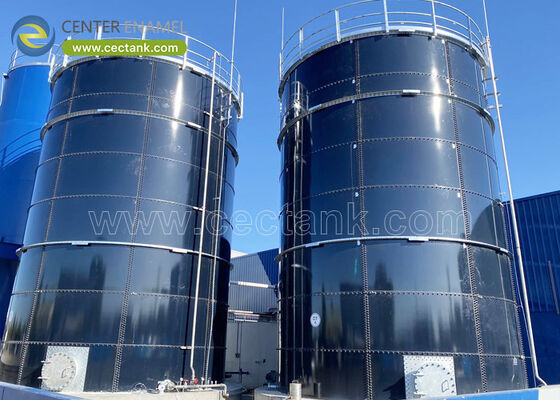

20000 m3 ইস্পাত জল সংরক্ষণ ট্যাঙ্কঃ একটি বড় বোল্ট বা ঝালাই ট্যাঙ্ক ইঞ্জিনিয়ারিং

একটি 20000 ঘনমিটার ইস্পাত জল সংরক্ষণাগার একটি প্রধান পৌর বা শিল্প রিজার্ভ যা কয়েক দশক ধরে জলরোধী থাকতে হবে এবং প্রতিদিন ব্যবহৃত হবে। এই পরিমাণে বোল্টেড গ্লাস-ফিউজড-টু-স্টিল (GFS) এবং ওয়েল্ডেড স্টিল উভয়ই বৈধ, এবং পছন্দটি সাইটের লজিস্টিকস এবং কোটিংয়ের প্রয়োজনের উপর নির্ভর করে। শিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং, লিমিটেড (সেন্টার এনামেল) দ্বারা প্রকৌশলকৃত, একটি 20,000 ঘনমিটার GFS ট্যাঙ্ক নিষ্ক্রিয় এনামেল পৃষ্ঠ সহ বোল্টেড প্যানেল থেকে নির্মিত।

একটি 20,000 ঘনমিটার ইস্পাত জল সংরক্ষণাগার বিশ মিলিয়ন লিটার ধারণ করে, যা একটি মাঝারি আকারের পৌরসভার বাফার বা একটি শিল্প প্রক্রিয়ার রিজার্ভের জন্য যথেষ্ট। এই স্কেলে শেলের উচ্চতা, ব্যাস এবং ভিত্তির লোড প্রভাবশালী নকশার চালক, এবং ট্যাঙ্কটিকে জয়েন্ট বা কোটিংয়ে ক্লান্তি ছাড়াই প্রতিদিনের ভর্তি-প্রত্যাহার চক্র শোষণ করতে হবে।

• আয়তন: 20,000 ঘনমিটার = 20 মিলিয়ন লিটার।
• ভূমিকা: পৌর বাফার বা প্রক্রিয়া রিজার্ভ।
• চক্র: দৈনিক ভর্তি-প্রত্যাহার, তাপীয় পরিবর্তন।
• চালক: শেল, ভিত্তি, এবং কোটিং।

একটি 20,000 ঘনমিটার ট্যাঙ্ক একটি বড় বোল্টেড GFS পাত্র (প্যানেল, 8.8-গ্রেডের বোল্ট, গ্যাসকেটেড সিম) হিসাবে বা API 650 অনুযায়ী একটি ওয়েল্ডেড শেল হিসাবে নির্মিত হয়। উভয়ই একটি স্থির বা জিওডেসিক-ডোম ছাদ এবং একটি রিং-ওয়াল বা স্ল্যাব ভিত্তি ব্যবহার করে। GFS একটি নিষ্ক্রিয় এনামেল নিয়ে আসে; ওয়েল্ডেড পরিচিত একক-শেল চেহারা নিয়ে আসে যা ফিল্ড কোটিং সহ।

• বোল্টেড GFS: প্যানেল, নিষ্ক্রিয় এনামেল, দ্রুত নির্মাণ।
• ওয়েল্ডেড: API 650 শেল, ফিল্ড-অ্যাপ্লাইড কোটিং।
• ছাদ: শঙ্কু বা অ্যালুমিনিয়াম জিওডেসিক ডোম।
• ভিত্তি: মাটি অনুযায়ী রিং ওয়াল বা স্ল্যাব।

বিশ হাজার ঘনমিটার ইস্পাত ট্যাঙ্ক শহর জল ব্যবস্থা, শিল্প কমপ্লেক্স এবং সেচ জেলাগুলিতে পরিষেবা দেয়। তারা পরিবেষ্টিত থেকে 60°C পর্যন্ত কাজ করে, দিনের বেলা চক্রাকারে চলে, এবং আচ্ছাদিত অবস্থায় জলের গুণমান রক্ষা করতে হবে, এই কারণেই ছাদের সিল এবং অভ্যন্তরীণ পৃষ্ঠ কাঠামোর সাথে একসাথে নির্দিষ্ট করা হয়।

• পৌর: শহর বাফার এবং চাপ রিজার্ভ।
• শিল্প: প্রক্রিয়া এবং অগ্নি রিজার্ভ।
• সেচ: জেলা স্টোরেজ।
• গুণমান: আচ্ছাদিত, নিষ্ক্রিয় অভ্যন্তরীণ।

20,000 ঘনমিটার এ শেল AWWA D103-09 (বোল্টেড) বা API 650 (ওয়েল্ডেড) অনুযায়ী এক-ফুট পদ্ধতি দ্বারা গণনা করা হয়, প্লেটের পুরুত্ব বেসের দিকে 6-40 মিমি পর্যন্ত বৃদ্ধি পায়। ভিত্তি শেলের সাথে সম্পূর্ণ জলের ওজন বহন করে, তাই মাটির ভার বহন ক্ষমতা ব্যাস বনাম উচ্চতার বাণিজ্য নির্ধারণ করে। কোটিং জল এবং জলবায়ুর জন্য নির্বাচন করা হয়।

• শেল: এক-ফুট পদ্ধতি, 6-40 মিমি প্লেট।
• ভিত্তি: মাটির ভার বহন ক্ষমতা D/H বাণিজ্য নির্ধারণ করে।
• মান: D103-09 বা API 650।
• কোটিং: GFS এনামেল বা প্রত্যয়িত পেইন্ট।

একটি বোল্টেড GFS 20,000 ঘনমিটার ট্যাঙ্ক ক্ষয় প্রতিরোধ করে এবং ভারী ওয়েল্ডিং প্ল্যান্ট ছাড়াই স্থাপন করা যায়, যা নির্মাণকে সংক্ষিপ্ত করে। একটি সীমাবদ্ধতা হল যে খুব বড় ব্যাসের জন্য প্রশস্ত, প্রস্তুত ভিত্তি এবং সতর্ক ক্রেন অ্যাক্সেস প্রয়োজন; এই সীমাটি সাইটের সাথে পরীক্ষা করা উচিত, কারণ 20,000 ঘনমিটার ফুটপ্রিন্ট উল্লেখযোগ্য এমনকি যখন শেল বোল্টেড থাকে।

• সুবিধা: নিষ্ক্রিয় এনামেল, দ্রুত বোল্টেড নির্মাণ।
• সুবিধা: সাইটে ভারী ওয়েল্ডিং প্ল্যান্ট নেই।
• সীমাবদ্ধতা: বড় ফুটপ্রিন্টের জন্য প্রস্তুত মাটি প্রয়োজন।
• সীমাবদ্ধতা: ক্রেন এবং প্যানেল অ্যাক্সেস পরিকল্পনা করতে হবে।

নীচের মানগুলি 20,000 ঘনমিটার ইস্পাত জল ট্যাঙ্কের জন্য প্রকৌশল চেকপয়েন্ট। এগুলি ডিজাইনারকে ইস্পাত অর্ডার করার আগে শেল, ভিত্তি লোড এবং কোটিং নিশ্চিত করতে দেয় এবং এগুলি হাইড্রোস্ট্যাটিক পরীক্ষা এবং পরিদর্শন রেকর্ডে ফিড করে।

একটি 20,000 ঘনমিটার ট্যাঙ্কের জন্য বোল্টেড GFS এবং ওয়েল্ডেড উভয়ই পরিসীমার মধ্যে রয়েছে; টেবিলটি নির্মাণ, কোটিং এবং লজিস্টিকসের উপর তাদের বৈপরীত্য দেখায় যাতে মালিক ট্যাঙ্কটিকে সাইট এবং রক্ষণাবেক্ষণ দর্শনের সাথে মেলাতে পারে।

প্রথমে মাটির ভার বহন ক্ষমতা নিশ্চিত করুন, তারপর ব্যাস বনাম উচ্চতা নির্ধারণ করুন, বোল্টেড GFS বা ওয়েল্ডেড নির্বাচন করুন এবং আপনার জলের জন্য কোটিং প্রমাণ প্রয়োজন। শিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং, লিমিটেড (সেন্টার এনামেল) শেল গণনা, কোটিং সার্টিফিকেট এবং পরিদর্শন ফাইল সরবরাহ করে যাতে একটি 20,000 ঘনমিটার ট্যাঙ্ক প্রকৌশল করা হয়, অনুমান করা হয় না।

• ধাপ 1: মাটির ভার বহন ক্ষমতা এবং ফুটপ্রিন্ট নিশ্চিত করুন।
• ধাপ 2: লোড থেকে ব্যাস বনাম উচ্চতা নির্ধারণ করুন।
• ধাপ 3: বোল্টেড GFS বা ওয়েল্ডেড API 650 নির্বাচন করুন।
• ধাপ 4: কোটিং প্রমাণ এবং পরিদর্শন ফাইল প্রয়োজন।

একটি 20,000 ঘনমিটার ইস্পাত জল ট্যাঙ্ক একটি প্রকৌশল বস্তু, একটি ক্যাটালগ আইটেম নয়। ভিত্তি থেকে শুরু করুন, সাইট এবং কোটিংয়ের প্রয়োজনের উপর ভিত্তি করে বোল্টেড গ্লাস-ফিউজড-টু-স্টিল (GFS) বা ওয়েল্ডেড নির্বাচন করুন এবং ইস্পাত কাটার আগে শেল এবং পৃষ্ঠ প্রমাণ করুন, এবং রিজার্ভটি তার 30-50 বছরের নকশা জীবন ধরে কাজ করবে।

হ্যাঁ। একটি 20,000 ঘনমিটার গ্লাস-ফিউজড-টু-স্টিল (GFS) ট্যাঙ্ক বোল্টেড প্যানেল থেকে নির্মিত এবং 500-40,000 ঘনমিটার একক-শেল পরিসীমার মধ্যে রয়েছে, যা সাইটে ভারী ওয়েল্ডিং প্ল্যান্ট এড়িয়ে যায়।

বোল্টেড শেলের জন্য AWWA D103-09, এনামেল সিস্টেমের জন্য ISO 28765 এবং পানীয় জলের জন্য NSF/ANSI 61 বা WRAS যোগাযোগ অনুমোদন।

প্লেট উপরের কোর্সগুলিতে প্রায় 6 মিমি থেকে বেসের কাছাকাছি 40 মিমি পর্যন্ত পরিসীমা করে, হাইড্রোস্ট্যাটিক হেডের জন্য এক-ফুট পদ্ধতি দ্বারা আকার দেওয়া হয়।

মাটির ভার বহন ক্ষমতা এবং সম্পূর্ণ জল-প্লাস-শেল লোডের জন্য আকারযুক্ত একটি রিং-ওয়াল বা স্ল্যাব ভিত্তি; মাটির অবস্থা ব্যাস বনাম উচ্চতার বাণিজ্য নির্ধারণ করে।

820-930°C এ ফিউজড একটি GFS ভিট্রিয়াস এনামেল নিষ্ক্রিয় এবং পুনরায় রং করার প্রয়োজন হয় না; ওয়েল্ডেড ট্যাঙ্কগুলি পরিবর্তে একটি প্রত্যয়িত ফিল্ড কোটিং ব্যবহার করে।

একটি সঠিকভাবে নির্দিষ্ট 20,000 ঘনমিটার ইস্পাত জল ট্যাঙ্ক একটি নথিভুক্ত পরিদর্শন এবং রক্ষণাবেক্ষণ পরিকল্পনা সহ 30-50 বছরের জীবনের জন্য ডিজাইন করা হয়েছে।
