অপরিশোধিত তেল সংরক্ষণের ছাদ: ভাসমান এবং জিওডেসিক গম্বুজ

অপরিশোধিত তেল সংরক্ষণের ছাদগুলি বাষ্পীভবন নিয়ন্ত্রণ করে এবং বড় হাইড্রোকার্বন ট্যাঙ্ক থেকে বাষ্প ও বৃষ্টিকে দূরে রাখে এবং দুটি প্রমাণিত বিকল্প হল বহিরাগত ভাসমান ছাদ এবং অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ। 100-150,000 m3 এর API 650 ওয়েল্ডেড শেলগুলির জন্য নির্মিত, Shijiazhuang Zhengzhong Technology Co., Ltd. (সেন্টার এনামেল) 30-50 বছরের ডিজাইনের 6061-T6 অ্যালুমিনিয়ামে ক্লিয়ার-স্প্যান অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ সরবরাহ করে।

কি একটি অপরিশোধিত তেল স্টোরেজ ছাদ

একটি অপরিশোধিত তেল স্টোরেজ ছাদ হল একটি API 650 ঢালাই ট্যাঙ্কের শীর্ষ বন্ধ যা বাষ্প ক্ষয় এবং আবহাওয়ার প্রবেশ সীমাবদ্ধ করে। বাহ্যিক ভাসমান ছাদ একটি 6-40 মিমি শেল এবং একটি পন্টুন ডেক সহ পণ্যটির উপর চড়ে, যখন অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ একটি পরিষ্কার-স্প্যান 6061-T6 কাঠামো যা 75 মিটার পর্যন্ত যে কোনও ট্যাঙ্ককে ক্যাপ করে। উভয়ই কম রক্ষণাবেক্ষণ সহ 30-50 বছরের জীবনকে লক্ষ্য করে।

• শেল:API 650, 100-150,000 m3।
• EFR:পণ্যের উপর পন্টুন।
• গম্বুজ:পরিষ্কার স্প্যান 75 মি.
• জীবন:30-50 বছর।

ছাদ কিভাবে বাষ্প নিয়ন্ত্রণ করে

বাহ্যিক ভাসমান ছাদ 6-40 মিমি শেল চলাচল পরিচালনা করার জন্য একটি রিম সীল এবং একটি ড্রেন ব্যবহার করে তেলের উপর বসে বাষ্প স্থানকে শূন্যের কাছাকাছি করে। অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ ট্যাঙ্কটিকে EPDM বা PVC এবং একটি 6-12 kg/m2 স্ব-ওজন দিয়ে সিল করে যা 30-50 বছরের শেলটিতে প্রায় কোনও লোড যোগ করে না। উভয়ই ডিজাইনের চাপে হাইড্রোকার্বনকে -20 থেকে 60 C তাপমাত্রায় রাখে।

• সীলমোহর:রিম সীল বা EPDM.
• ওজন:6-12 kg/m2 গম্বুজ।
• টেম্প:-20 থেকে 60 সে.
• স্প্যান:75 মি পর্যন্ত।

মূল ছাদের ধরন এবং উপাদান

পরিবারটি বাহ্যিক ভাসমান ছাদ, অভ্যন্তরীণ ভাসমান ছাদ এবং অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদকে কভার করে, যার প্রত্যেকটির নিজস্ব ডেক, সিল এবং অ্যাক্সেস রয়েছে। মূল অংশগুলি হল 6061-T6 অ্যালুমিনিয়াম প্যানেল, ইপিডিএম বা পিভিসি সিল, ম্যানওয়ে এবং ক্যাটওয়াক। একটি নথিভুক্ত EN 1090 এবং API 650 গণনা হল সেই বৈশিষ্ট্য যা হাইড্রোকার্বন শুল্কের জন্য ছাদকে যোগ্য করে।

• প্যানেল:6061-T6 অ্যালুমিনিয়াম।
• সীলমোহর:ইপিডিএম বা পিভিসি।
• কোড:EN 1090 / API 650।
• অ্যাক্সেস:ম্যানওয়ে প্লাস ক্যাটওয়াক।

তেল সংগ্রহস্থল ছাদের অ্যাপ্লিকেশন

তারা অশোধিত টার্মিনাল, শোধনাগার এবং জ্বালানী ডিপো পরিবেশন করে যেখানে 100-150,000 m3 ট্যাঙ্কগুলিতে বাষ্পীভবন হ্রাস এবং আগুনের ঝুঁকি নিয়ন্ত্রণ করা আবশ্যক। অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদটি জল এবং পরিষ্কার-পণ্য ট্যাঙ্কগুলিতেও ব্যবহৃত হয় যেখানে 75 মিটার পর্যন্ত একটি পরিষ্কার স্প্যান অভ্যন্তরীণ পোস্টগুলি সরিয়ে দেয়। হালকা 6-12 kg/m2 ওজন কেন একই গম্বুজ নতুন এবং রেট্রোফিট শেল উভয় ফিট করে।

• টার্মিনাল:অপরিশোধিত এবং জ্বালানী।
• শোধনাগার:পণ্য ট্যাংক।
• জল:পরিষ্কার-স্প্যান গম্বুজ।
• রেট্রোফিট:কোন শেল।

প্রযুক্তিগত বিবেচনা

প্রযুক্তিগতভাবে ঢালাই করা API 650 শেল হাইড্রোস্ট্যাটিক হেডের জন্য 6-40 মিমি প্লেট ব্যবহার করে, ছাদটি -20 থেকে 60 C এবং 30-50 বছরের জীবনকালের জন্য ডিজাইন করা হয়েছে এবং সেকেন্ডারি কন্টেনমেন্ট (বান্ড বা ডবল) ছিটকে নিয়ন্ত্রণ করে। অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ EN 1090 এবং API 650 তে গণনা করা হয়, EPDM বা PVC দিয়ে সিল করা হয় এবং 200 কিমি/ঘণ্টা পর্যন্ত বাতাস এবং 1.5 kN/m2 পর্যন্ত তুষারপাতের জন্য রেট করা হয়।

• প্লেট:6-40 মিমি শেল।
• কোড:API 650 / EN 1090।
• বায়ু:200 কিমি/ঘণ্টা পর্যন্ত।
• জীবন:30-50 বছর।

কিভাবে একটি তেল সঞ্চয় ছাদ নির্বাচন করুন

পণ্যের অস্থিরতা, ট্যাঙ্কের ব্যাস (একটি গম্বুজের জন্য 75 মিটার পর্যন্ত), এবং API 650 এবং EN 1090 পূরণ করে এমন একটি ছাদে স্থানীয় বাতাস বা তুষার লোডের সাথে মিলিয়ে নির্বাচন করুন। গম্বুজ স্প্যান গণনা, EPDM বা PVC সিলের বিবরণ এবং রেফারেন্স ছাদের জন্য সরবরাহকারীকে জিজ্ঞাসা করুন। সাইটের জন্য বায়ু এবং সিসমিক রেটিং দেখাতে পারে না এমন কোনো অফার প্রত্যাখ্যান করুন।

• মিল:অস্থিরতা এবং স্প্যান।
• নিশ্চিত করুন:API 650 / EN 1090।
• চাহিদা:সীল বিস্তারিত।
• যাচাই করুন:বায়ু এবং ভূমিকম্প।

প্রজেক্ট কেস স্টাডি

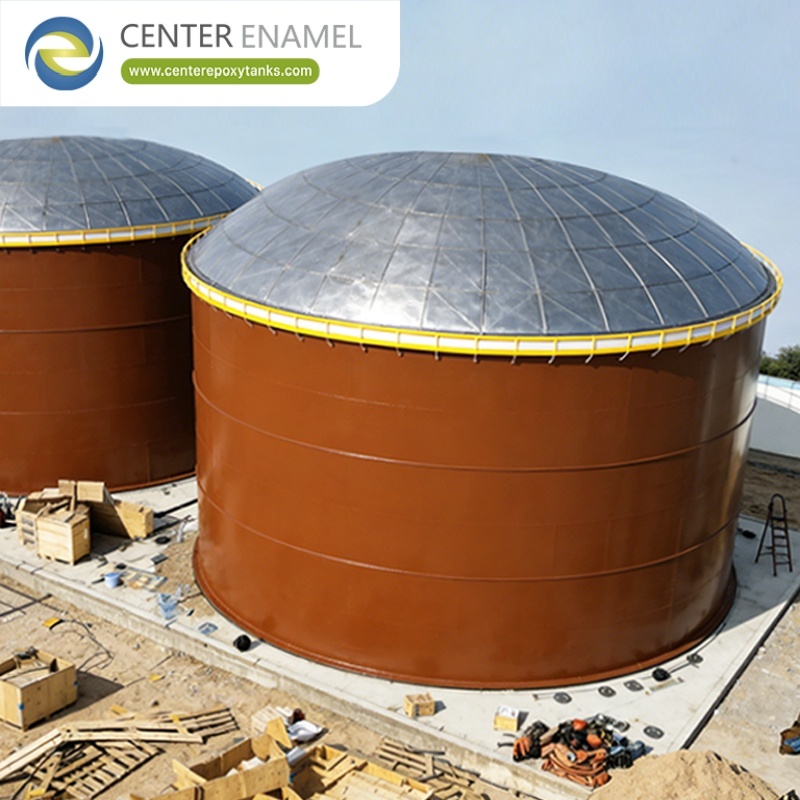

নিকারাগুয়ায় একটি যাচাইকৃত অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদের ডেলিভারি 2024 সালে ক্লিয়ার-স্প্যান 6061-T6 গম্বুজ ছাদের সাথে লাগানো দুটি 4,957 m3 বোল্ট ট্যাঙ্ক ব্যবহার করেছিল, একই রকম লাইটওয়েট 6-12 kg/m2 প্রদর্শন করে, EN 1090- গণনা করা ইঞ্জিনের তেল নিয়ন্ত্রণে ডোমে ব্যবহার করা হয়। গম্বুজগুলি EPDM দিয়ে ট্যাঙ্কগুলি সিল করে এবং একটি বাস্তব প্রকল্পে 30-50 বছরের রক্ষণাবেক্ষণ-হালকা ছাদ দেখায়৷

• প্রকল্প:নিকারাগুয়া গম্বুজ-ছাদের ট্যাঙ্ক
• অবস্থান:নিকারাগুয়া, উত্তর আমেরিকা
• শিল্প:জল উপযোগিতা (গম্বুজ প্রযুক্তি)
• আবেদন:ছাদ/বাষ্প-নিয়ন্ত্রণ কাঠামো
• পণ্য:অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ
• ক্ষমতা:4,957 m3
• পরিমাণ:2 ট্যাংক
• উপাদান:অ্যালুমিনিয়াম 6061-T6
• মানদণ্ড:EN 1090 / API 650
• বছর:2024

Shijiazhuang Zhengzhong Technology Co., Ltd সম্পর্কে

Shijiazhuang Zhengzhong Technology Co., Ltd. (সেন্টার এনামেল) 2008 সালে প্রতিষ্ঠিত 6061-T6 অ্যালুমিনিয়ামে ক্লিয়ার-স্প্যান অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ তৈরি করে এবং 100 টিরও বেশি দেশে রপ্তানি করে। এর গম্বুজ প্রোগ্রামটি EN 1090 এবং API 650 তে গণনা করা হয়েছে, EPDM বা PVC দিয়ে সিল করা হয়েছে এবং 200 কিমি/ঘন্টা পর্যন্ত বাতাসের জন্য রেট করা হয়েছে, তেল এবং জলের টার্মিনালগুলিকে 30-50 বছরের ছাদ রক্ষণাবেক্ষণ-আলো দেয়।

• প্রতিষ্ঠিত:চীনে 2008।
• উপাদান:6061-T6 অ্যালুমিনিয়াম।
• কোড:EN 1090 / API 650।
• পৌঁছান:100+ দেশ।

সুবিধা এবং সীমাবদ্ধতা

সুবিধাগুলি হল 75 মিটার পর্যন্ত স্পষ্ট স্প্যান, কোন অভ্যন্তরীণ পোস্ট ছাড়াই, একটি 6-12 kg/m2 ওজন যা শেলকে বাঁচায় এবং 30-50 বছরের জন্য অন্তর্নিহিত অ্যালুমিনিয়াম জারা প্রতিরোধ ক্ষমতা। সীমাবদ্ধতাগুলি হল বহিরাগত ভাসমান ছাদের একটি বড় ব্যাসের শেল প্রয়োজন এবং গম্বুজটি অবশ্যই সাইটের বাতাস এবং তুষারপাতের জন্য নিশ্চিত করা উচিত। ট্যাঙ্ক শেল নিজেই প্রতিস্থাপন করে না।

• সুবিধা:পরিষ্কার স্প্যান 75 মি.
• সুবিধা:হালকা 6-12 kg/m2।
• সীমা:বড় ব্যাস EFR।
• সীমা:বাতাস/তুষার নিশ্চিত করুন।

ছাদের প্রকারের তুলনা

একটি নির্দিষ্ট শঙ্কু ছাদের বিরুদ্ধে, বহিরাগত ভাসমান ছাদ এবং জিওডেসিক গম্বুজ বাষ্পের ক্ষয়কে তীব্রভাবে কাটায়; একটি অভ্যন্তরীণ ভাসমান ছাদের বিপরীতে, গম্বুজটি পোস্টগুলি সরিয়ে দেয় এবং রেট্রোফিটকে সরল করে। উভয় বিকল্পই 30-50 বছরের পরিষেবা জীবনকে লক্ষ্য করে এবং 75 মিটার পর্যন্ত বিস্তৃত, তাই টেবিলটি সাধারণ ছাদের বিকল্পগুলির সাথে বৈপরীত্য করে তাই পছন্দটি পণ্য এবং ট্যাঙ্কের ব্যাসের সাথে মেলে।

• EFR:কম বাষ্পীভবন।
• IFR:সিল করা ডেক।
• গম্বুজ:পরিষ্কার স্প্যান।
• শঙ্কু:ছোট স্থির।

বাহ্যিক ভাসমান ছাদ এবং অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদের মধ্যে অপরিশোধিত তেল সংরক্ষণের ছাদ বেছে নেওয়া হয়, উভয়ই 30-50 বছরের জীবনকাল সহ 100-150,000 m3 এর API 650 শেলে নির্মিত। EN 1090 গণনা নির্দিষ্ট করুন, EPDM বা PVC সীল নিশ্চিত করুন এবং ছাদ পোস্ট ছাড়াই বাষ্প নিয়ন্ত্রণ করবে।

• বিশেষত্ব:API 650 / EN 1090।
• যাচাই করুন:EPDM সীল।
• নিশ্চিত করুন:স্প্যান এবং লোড।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

একটি অপরিশোধিত তেল স্টোরেজ ছাদ কি?

এটি একটি API 650 ঢালাই ট্যাঙ্কের শীর্ষ বন্ধ যা বাষ্প ক্ষয় সীমিত করে; বাহ্যিক ভাসমান ছাদ তেলের উপর চড়ে, যখন অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদটি 75 মিটার পর্যন্ত একটি পরিষ্কার-স্প্যান 6061-T6 ক্যাপ।

অপরিশোধিত তেলের জন্য কোন ছাদ সেরা?

বাহ্যিক ভাসমান ছাদ বড় অশোধিত এবং ভারী-তেল ট্যাঙ্কের জন্য আদর্শ; অ্যালুমিনিয়াম জিওডেসিক গম্বুজটি রেট্রোফিট, পরিষ্কার পণ্যের জন্য পছন্দ করা হয় এবং যেখানে 75 মিটার পর্যন্ত একটি পোস্ট-ফ্রি স্প্যান চাই।

তেল স্টোরেজ ছাদে কি মান প্রযোজ্য?

শেল API 650 অনুসরণ করে, এবং অ্যালুমিনিয়াম জিওডেসিক গম্বুজ ছাদ EN 1090 এবং API 650 হিসাবে গণনা করা হয়, 30-50 বছরের জন্য EPDM বা PVC দিয়ে সিল করা হয়।

কি ক্ষমতা এই ছাদ আবরণ?

এগুলি 100 m3 থেকে 150,000 m3 পর্যন্ত ঢালাই করা API 650 ট্যাঙ্কের জন্য ডিজাইন করা হয়েছে, গম্বুজ স্প্যানগুলি 75 মিটার পর্যন্ত এবং বাতাসের রেটিং 200 কিমি/ঘন্টা পর্যন্ত।

কিভাবে গম্বুজ ছাদ ইনস্টল করা হয়?

6061-T6 অ্যালুমিনিয়াম প্যানেলগুলি সরবরাহকারীর তত্ত্বাবধানে স্থানীয় ক্রুদের দ্বারা প্রস্তুত ট্যাঙ্কের একটি পরিষ্কার-স্প্যান গম্বুজে বোল্ট করা হয়, শেলে মাত্র 6-12 kg/m2 যোগ করে।

জিওডেসিক গম্বুজ কি তেল বাষ্পের জন্য উপযুক্ত?

হ্যাঁ বাষ্প নিয়ন্ত্রণ এবং আবহাওয়া সুরক্ষার জন্য; EPDM বা PVC সীল এবং 30-50 বছরের অ্যালুমিনিয়াম কাঠামো এটিকে তেল এবং পরিষ্কার-পণ্য ট্যাঙ্কের জন্য একটি রক্ষণাবেক্ষণ-হালকা কভার করে তোলে।

একটি অ্যালুমিনিয়াম জিওডেসিক গম্বুজ বা ভাসমান-ছাদের স্পেসিফিকেশন এবং রেফারেন্স তালিকার জন্য আপনার ট্যাঙ্কের ব্যাস, পণ্য এবং সাইটের বাতাস বা তুষার লোড আমাদের ইঞ্জিনিয়ারিং টিমকে পাঠান।
