বল্টেড মেকআপ ওয়াটার ট্যাঙ্ক: প্যানেল ডিজাইন, AWWA D103-19 এবং নির্মাণ গুণমান

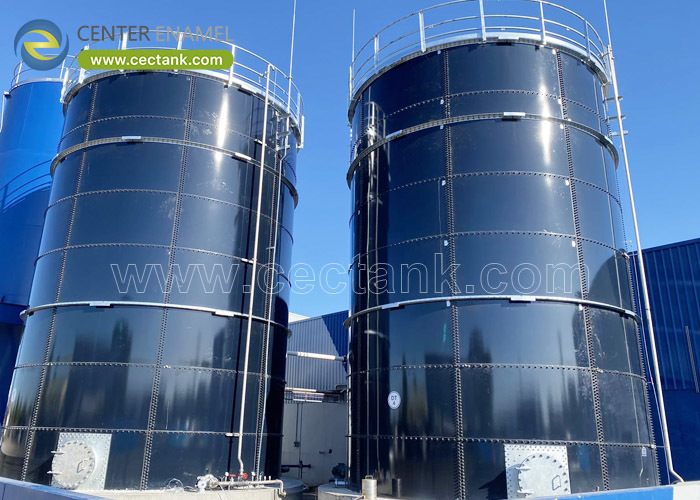

একটি বল্টেড মেকআপ ওয়াটার ট্যাঙ্ক হল একটি অ্যাসেম্বল করা ইস্পাত পাত্র যা কারখানায়-কোটেড প্যানেল, সিল করা গ্যাসকেট এবং উচ্চ-গ্রেডের বোল্ট দিয়ে তৈরি যা সাইটে স্থাপন করা হয়, দোকানে ওয়েল্ডিং করার পরিবর্তে। একটি কুলিং, প্রক্রিয়া, বা ইউটিলিটি বাফারের জন্য যা কোড-সচেতন এবং মেরামতযোগ্য থাকতে হবে, বল্টেড রুট দ্রুত স্থাপন, প্যানেল-স্তরের ট্রেসেবিলিটি এবং ভবিষ্যতের সহজ সম্প্রসারণের সুবিধা প্রদান করে। এই নিবন্ধটি ব্যাখ্যা করে যে একটি বল্টেড মেকআপ ট্যাঙ্ক আসলে কী, প্যানেল এবং জয়েন্টগুলি কীভাবে নির্দিষ্ট করা হয় এবং কোন QA পদক্ষেপগুলি একটি ট্যাঙ্ককে জল ধারণ করে এমন একটি থেকে আলাদা করে যা প্রথম তাপীয় চক্রে লিক করে।

একটি বল্টেড মেকআপ ট্যাঙ্ক হল একটি নলাকার তরল-সংরক্ষণ পাত্র যার দেয়াল সমতল বা বাঁকা ইস্পাত প্যানেল দিয়ে তৈরি যা একটি নিয়ন্ত্রিত কারখানায় তৈরি, কোট করা এবং পরিদর্শন করা হয়, তারপর সাইটে পাঠানো এবং বোল্ট দিয়ে একসাথে লাগানো হয়। বল্টেড পদ্ধতিটি গুরুত্বপূর্ণ গুণমানের ধাপ - কোটিং - ভিতরে নিয়ে আসে, এই কারণেই এটি বড়, পানীয়-গ্রেডের জলের বাফারগুলির জন্য ডিফল্ট যেখানে ফিল্ড ওয়েল্ডিং এবং ফিল্ড পেইন্টিং নিয়ন্ত্রণ করা কঠিন।

বিকল্প হল একটি ওয়েল্ডেড ট্যাঙ্ক, যেখানে শেলটি সাইটে তৈরি এবং কোট করা হয়। একটি মেকআপ বাফারের জন্য, বল্টেড রুট সাধারণত স্থাপনের গতি, প্যানেল ট্রেসেবিলিটি এবং চাহিদা বাড়লে পরে একটি রিং যোগ করার ক্ষমতার উপর জয়লাভ করে।

• কারখানা-কোটেড প্যানেল।
• সাইট-বল্টেড অ্যাসেম্বলি।
• অভ্যন্তরীণ QA, বহিরাগত গতি।
• রিং যোগ করে সম্প্রসারণযোগ্য।

প্যানেল হল গুণমানের একক: একটি সংজ্ঞায়িত গ্রেডের কম-কার্বন ইস্পাত, গ্লাস-ফিউজড-টু-স্টিল (৮২০-৯৩০ ডিগ্রি সেলসিয়াসে ফায়ার করা) বা ফিউশন-বন্ডেড ইপোক্সি দিয়ে কোট করা, একটি উল্লিখিত পুরুত্ব এবং প্রতি ব্যাচে ১৫০০ V হলিডে-টেস্ট পাসের রেকর্ড সহ। বোল্ট সমানভাবে গুরুত্বপূর্ণ - স্ট্যান্ডার্ড হিসাবে ৮.৮ গ্রেড, সিল করা ওয়াশার এবং সংরক্ষিত মাধ্যম এবং বাফার যে তাপমাত্রা সুইং দেখবে তার জন্য রেট করা গ্যাসকেট সহ।

ক্রয় অর্ডারে বোল্ট গ্রেড এবং গ্যাসকেট উপাদান নির্দিষ্ট করুন; একটি ট্যাঙ্ক যা প্যানেলে নিখুঁত কিন্তু সিলের উপর দুর্বল তা জয়েন্টে দুর্বলতা খুঁজে পাবে, দেয়ালে নয়।

• GFS ৮২০-৯৩০ ডিগ্রি সেলসিয়াসে ফায়ার করা।
• ১৫০০ V হলিডে পরীক্ষা।
• ৮.৮-গ্রেডের বোল্ট।
• মাধ্যম-রেটেড সিল করা গ্যাসকেট।

স্থাপনটি কারখানা দ্বারা প্যাক করা প্যানেল ক্রম অনুসরণ করে, প্রতিটি রিং পরবর্তীটি যোগ করার আগে নির্দিষ্ট মানে প্লাম্বড এবং টর্ক করা হয়, এবং গ্যাসকেট সমানভাবে সংকুচিত হয় যাতে কোনও জয়েন্ট অতিরিক্ত বা কম-সিল না হয়। ছাদ এবং মেঝে সিলগুলি সিস্টেমটি বন্ধ করে দেয় এবং একটি চূড়ান্ত ফিল পরীক্ষা নিশ্চিত করে যে ট্যাঙ্কটি হস্তান্তর করার আগে কোনও ফোঁটা নেই।

টর্ক রেকর্ডগুলি কাগজপত্র নয়; সেগুলি একটি ট্যাঙ্কের মধ্যে পার্থক্য যা ধরে রাখে এবং একটি ট্যাঙ্কের মধ্যে যা প্রথম তাপীয় চক্রে ফোঁটা দেয়, তাই সেগুলিকে গ্রহণযোগ্য ফাইলের অংশ হিসাবে রাখুন।

• প্যাক করা ক্রম অনুসরণ করুন।
• প্রতিটি রিংয়ের জন্য টর্ক রেকর্ড করা হয়েছে।
• সমান গ্যাসকেট সংকোচন।
• হস্তান্তরের আগে চূড়ান্ত ফিল পরীক্ষা।

AWWA D103-19 হল কারখানা-কোটেড বল্টেড কার্বন ইস্পাত ট্যাঙ্কগুলির জন্য অ্যাঙ্কর, যা ডিজাইন, ফ্যাব্রিকেশন, কোটিং এবং টেস্টিং কভার করে; ISO 28765 হল এনামেল-কোটেড ট্যাঙ্কগুলির জন্য আন্তর্জাতিক সঙ্গী। পানীয় জলের জন্য, লাইনিংটিকে অতিরিক্তভাবে NSF-61 পণ্য-নির্দিষ্ট সার্টিফিকেশন বহন করতে হবে। একটি সরবরাহকারী যারা 'AWWA অনুবর্তী' বলে তাদের কেবল শব্দগুলি নয়, সংস্করণ এবং কোটিং এবং NSF-61 প্রমাণ দেখানো উচিত।

মানটি সংস্করণটির নাম দেয়; QA দাবি প্রমাণ করে, তাই অর্ডার দেওয়ার আগে উভয়ই প্রয়োজন।

• AWWA D103-19 অ্যাঙ্কর।
• ISO 28765 সঙ্গী।
• পানীয়ের জন্য NSF-61।
• সংস্করণ + প্রমাণ প্রয়োজন।

আমাদের লাইব্রেরিতে কোনো মেকআপ-ওয়াটার বা ডেটা-সেন্টার প্রকল্প নেই। আমাদের ইন্দোনেশিয়ান বল্টেড GFS পানীয় জলের ট্যাঙ্ক (২১,০৮৮ ঘনমিটার, ব্যাস ৪২.০৪ মিটার, ২০২৪) একটি আসল বল্টেড ওয়াটার-ট্যাঙ্ক সরবরাহ যা আমাদের বড়, পানীয়-গ্রেডের বল্টেড ট্যাঙ্ক ডিজাইন এবং সরবরাহ করার ক্ষমতা প্রমাণ হিসাবে উল্লেখ করা হয়েছে, মেকআপ বা ডেটা-সেন্টার প্রকল্প হিসাবে নয়। উপরের স্পেসিফিকেশনগুলি নথিভুক্ত GFS/FBE এবং AWWA D103-19 প্যারামিটারগুলিকে প্রতিফলিত করে, কোনও নির্দিষ্ট মেকআপ চুক্তি নয়।

প্রতিটি চিত্র নথিভুক্ত বল্টেড-ট্যাঙ্ক উৎপাদন প্যারামিটারগুলিকে প্রতিফলিত করে, এবং অ্যাপ্লিকেশন (কুলিং বা ডেটা সেন্টারগুলির জন্য মেকআপ জল) সমতুল্য থাকে এবং দাবি করা হয় না।

• কোন মেকআপ / ডিসি প্রকল্প নেই।
• আসল ইন্দোনেশিয়ান সরবরাহ ২০২৪।
• সমতুল্য, দাবি করা হয়নি।
• প্যারামিটার নথিভুক্ত।

একটি বল্টেড মেকআপ ওয়াটার ট্যাঙ্ককে মাঠে অ্যাসেম্বল করা একটি কারখানার-মানের শেল হিসাবে সেরা বোঝা যায়: কোটেড প্যানেল, ৮.৮-গ্রেডের বোল্ট, সিল করা গ্যাসকেট এবং একটি প্যানেল-আইডি সিস্টেম, সবই AWWA D103-19 বা ISO 28765 অনুযায়ী ডিজাইন করা হয়েছে যেখানে জল পানীয় হলে NSF-61 লাইনিং সহ। যে গুণমান গুরুত্বপূর্ণ তা প্যানেল এবং জয়েন্টের মধ্যে বিভক্ত - উভয়ই নির্দিষ্ট করুন, হলিডে পরীক্ষা দ্বারা কোটিং এবং গ্রেড দ্বারা বোল্ট যাচাই করুন, এবং টর্ক এবং ফিল-টেস্ট রেকর্ডগুলি গ্রহণযোগ্য ফাইল হিসাবে রাখুন। সেন্টার এনামেলের আসল ইন্দোনেশিয়ান বল্টেড GFS পানীয় জলের ট্যাঙ্ক (২১,০৮৮ ঘনমিটার, ২০২৪) দেখায় যে আমরা বড়, পানীয়-গ্রেডের বল্টেড জলের ট্যাঙ্ক ডিজাইন এবং সরবরাহ করি; মেকআপ বা ডেটা-সেন্টার অ্যাপ্লিকেশন সমতুল্য থাকে এবং দাবি করা হয় না। যখন আপনি কোটিং নিয়ন্ত্রণ, স্থাপনের গতি এবং সম্প্রসারণের বিকল্পকে মূল্য দেন তখন বল্টেড রুটটি বেছে নিন, এবং বাফারটি প্রথম তাপীয় চক্রে ফোঁটা দেওয়ার পরিবর্তে ধরে রাখবে।
