বাইরের ভাসমান ছাদ (EFR) ট্যাংকগুলির জন্য 2026 ইঞ্জিনিয়ারিং গাইড

ভারী শিল্প এবং পেট্রোকেমিক্যাল সেক্টরে, অপরিশোধিত তেল এবং অন্যান্য উদ্বায়ী হাইড্রোকার্বনের বড় আকারের সঞ্চয়স্থানের জন্য একটি সমাধান প্রয়োজন যা কঠোর নিরাপত্তার সাথে বিশাল ক্ষমতার ভারসাম্য বজায় রাখে। দএক্সটার্নাল ফ্লোটিং রুফ (EFR) ট্যাঙ্কএই প্রয়োজনীয়তার জন্য শিল্প মান. স্থির-ছাদ বা অভ্যন্তরীণ ভাসমান ছাদের ট্যাঙ্কের বিপরীতে, EFR একটি উন্মুক্ত-শীর্ষ পরিবেশে কাজ করে, যেখানে তরল পৃষ্ঠে বিশ্রামের সময় ছাদের ডেক সরাসরি উপাদানগুলির সংস্পর্শে আসে।

এই ইঞ্জিনিয়ারিং গাইডটি 2026 সালে EFR ট্যাঙ্কগুলির কাঠামোগত মেকানিক্স, উপাদান টাইপোলজি এবং অপারেশনাল প্রয়োজনীয়তাগুলি পরীক্ষা করে।

একটি EFR ট্যাঙ্ক একটি সহজ কিন্তু অত্যন্ত কার্যকর নীতির উপর নির্ভর করে:হাইড্রোস্ট্যাটিক উচ্ছ্বাস. ছাদটি সরাসরি তরল পণ্যের উপর ভাসতে ইঞ্জিনিয়ার করা হয়েছে। তরলের সাথে অবিচ্ছিন্ন যোগাযোগ বজায় রাখার মাধ্যমে, ছাদটি বাষ্পের স্থান (উল্লেজ) দূর করে যেখানে দাহ্য গ্যাস জমে থাকে।

• উচ্ছ্বাস এবং স্থানচ্যুতি:ছাদের ডেকটি একটি নির্দিষ্ট উচ্ছ্বাস ফ্যাক্টর দিয়ে ডিজাইন করা হয়েছে। এটি ভাসানোর জন্য যথেষ্ট হালকা হতে হবে তবে এটির নিজস্ব ওজন, রিম সিলের ওজন এবং কোন অস্থায়ী বাহ্যিক ভার (যেমন জমে থাকা বৃষ্টি) জলমগ্ন না হয়ে সমর্থন করার জন্য যথেষ্ট শক্তিশালী হতে হবে।
• রিম সিল সিস্টেম:যেহেতু ট্যাঙ্কের শেলটি পুরোপুরি বৃত্তাকার নয়, তাই ছাদের ডেকের প্রান্ত এবং ইস্পাত প্রাচীরের মধ্যে ব্যবধান পূরণ করতে একটি নমনীয় "ইন্টারফেস" প্রয়োজন। এই মাধ্যমে অর্জন করা হয়প্রাথমিক এবং মাধ্যমিক রিম সীল
• গ্রাউন্ডিং:স্ট্যাটিক ডিসচার্জ (এবং পরবর্তী ইগনিশন) প্রতিরোধ করার জন্য, ইএফআরগুলি ভাসমান ছাদ এবং ট্যাঙ্কের শেলের মধ্যে বৈদ্যুতিক ধারাবাহিকতা বজায় রাখতে নমনীয় স্টেইনলেস স্টীল শান্ট ব্যবহার করে, পুরো সিস্টেমটি কার্যকরভাবে গ্রাউন্ড করা নিশ্চিত করে।

EFR ডিজাইন তাদের স্ট্রাকচারাল ডেক কনফিগারেশন দ্বারা শ্রেণীবদ্ধ করা হয়। পছন্দটি সঞ্চিত পণ্যের অস্থিরতা এবং আঞ্চলিক জলবায়ুর উপর নির্ভর করে।

সবচেয়ে সাধারণ EFR ডিজাইন, ডেকের ঘেরের চারপাশে বন্ধ, উচ্ছল পন্টুনগুলির একটি রিং ব্যবহার করে।

• সুবিধা:খরচ-কার্যকর এবং নির্ভরযোগ্য উচ্ছ্বাস প্রদান করে।
• ইঞ্জিনিয়ারিং নোট:ডেকের কেন্দ্রটি সাধারণত পাতলা হয়, যার ফলে পন্টুন বিন্যাস ছাদের কাঠামোগত অখণ্ডতার প্রাথমিক উৎস।

স্ট্রাকচারাল বাল্কহেড দ্বারা আলাদা করে একটি অবিচ্ছিন্ন উপরের এবং নীচের ডেক দিয়ে নির্মিত, কার্যকরভাবে বন্ধ বগিগুলির একটি "স্যান্ডউইচ" তৈরি করে।

• সুবিধা:উচ্চতর নিরোধক অফার করে, যা উদ্বায়ী তরল ঠান্ডা রাখে এবং বাষ্পীভবনের হার কমায়।
• নিরাপত্তা:কম্পার্টমেন্টালাইজড নির্মাণের কারণে, এমনকি যদি একটি অংশ ছিঁড়ে যায়, ছাদটি উল্লেখযোগ্য সংরক্ষিত উচ্ছ্বাস ধরে রাখে।

একটি EFR এর প্রাথমিক পার্থক্য হল যে এটিখোলা শীর্ষ. এটি ডেককে বৃষ্টিপাতের (বৃষ্টি এবং তুষার) কাছে উন্মুক্ত করে, যা একটি অনন্য প্রকৌশল সীমাবদ্ধতার পরিচয় দেয়:ছাদ নিষ্কাশন.

যদি বৃষ্টির জলকে ডেকের উপর জমতে দেওয়া হয়, তবে এটি বিশাল, অসম ওজন যোগ করে যা ছাদকে কাত বা ডুবিয়ে দিতে পারে। এটি পরিচালনা করতে, প্রকৌশলীরা ইনস্টল করেন:

1. আর্টিকুলেটেড বা নমনীয় ড্রেন:একটি অবিচ্ছিন্ন পাইপিং সিস্টেম যা ছাদের কেন্দ্র থেকে, সঞ্চিত তরল দিয়ে, ট্যাঙ্কের নীচে একটি স্রাব বিন্দুতে চলে।
2. জরুরী সাইফন:সুরক্ষা ভালভ যা প্রাথমিক নিষ্কাশন ব্যবস্থা বন্ধ হয়ে গেলে বা ব্যর্থ হলে আটকে থাকা জলকে নিরাপদে নিষ্কাশন করতে দেয়।

স্টোরেজ অবকাঠামো সংগ্রহ করার সময়, ইঞ্জিনিয়ারিং দলগুলিকে অবশ্যই একটি অভ্যন্তরীণ ভাসমান ছাদের (IFR) বিপরীতে একটি বাহ্যিক ভাসমান ছাদের নির্দিষ্ট সুবিধাগুলি বিবেচনা করতে হবে।

EFR-এর নকশা এবং রক্ষণাবেক্ষণ কঠোরভাবে দ্বারা পরিচালিত হয়API 650 (পরিশিষ্ট C এবং H). সম্মতি ঐচ্ছিক নয়; এটি অপারেশনাল নিরাপত্তার জন্য মানদণ্ড।

• সীল ফাঁক অখণ্ডতা:এপিআই 650 সিল এবং ট্যাঙ্কের শেলের মধ্যে "ব্যবধান" এর নিয়মিত পরিমাপকে বাধ্যতামূলক করে। অত্যধিক ফাঁক পরিবেশগত বায়ু গুণমান পারমিট সঙ্গে অ-সম্মতি নেতৃত্ব.
• উচ্ছ্বাস গণনা:একাধিক পন্টুন কম্পার্টমেন্ট প্লাবিত হলেও ছাদ স্থিতিশীল থাকে তা নিশ্চিত করে নকশাটি অবশ্যই "সবচেয়ে খারাপ" পরিস্থিতির জন্য দায়ী।
• ইএসজি রিপোর্টিং:যেহেতু ইএফআরগুলি পলাতক নির্গমনের উত্স, আধুনিক শিল্প সাইটগুলিকে ক্রমবর্ধমানভাবে ভিওসি লিকেজের হার রিপোর্ট করার প্রয়োজন হয়, যা দীর্ঘমেয়াদী সম্মতির জন্য উচ্চ-কার্যকারিতা সিল (যেমন ওয়াইপার ব্যাকআপ সহ যান্ত্রিক জুতার সীল) নির্বাচনকে গুরুত্বপূর্ণ করে তোলে।

প্রশ্ন: কেন একটি সুবিধা একটি গম্বুজ সহ একটি IFR এর উপর একটি EFR বেছে নেবে?

ক:ইএফআরগুলি প্রায়শই বৃহদায়তন-ব্যাসের ট্যাঙ্কের জন্য বেছে নেওয়া হয় (প্রায়শই 60+ মিটারের বেশি) যেখানে একটি পরিষ্কার-স্প্যান অ্যালুমিনিয়াম জিওডেসিক গম্বুজের খরচ নিষিদ্ধ হবে। ন্যূনতম বৃষ্টিপাত সহ শুষ্ক জলবায়ুতে, ইএফআরগুলি উচ্চ-ভলিউম স্টোরেজের জন্য একটি সাশ্রয়ী সমাধান প্রদান করে।

প্রশ্ন: আমি কি একটি বিদ্যমান EFR একটি IFR-এ পুনরুদ্ধার করতে পারি?

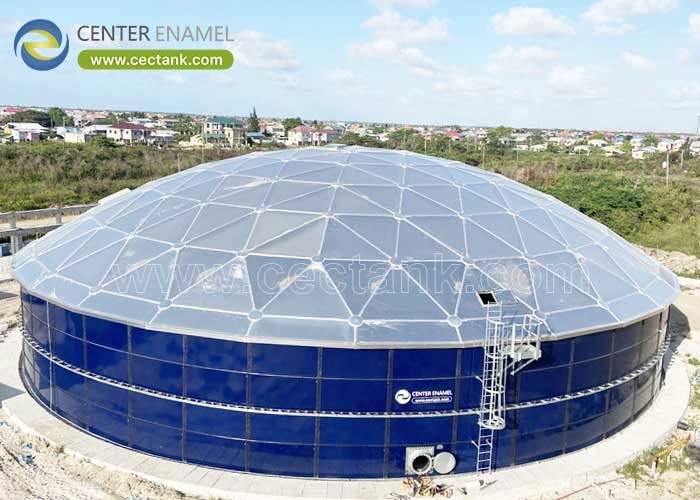

ক:হ্যাঁ, এবং এটি বার্ধক্য পরিকাঠামোর জন্য একটি সাধারণ আপগ্রেড। একটি অ্যালুমিনিয়াম জিওডেসিক গম্বুজের সাথে একটি EFR পুনরুদ্ধার করে, সুবিধাগুলি এটিকে একটি IFR তে রূপান্তর করতে পারে। এটি জটিল ছাদের ড্রেনের প্রয়োজনীয়তা দূর করে এবং VOC নির্গমনে অবিলম্বে ~90% হ্রাস প্রদান করে।

প্রশ্ন: EFR-এর জন্য সবচেয়ে বড় রক্ষণাবেক্ষণের ঝুঁকি কী?

ক:ড্রেন সিস্টেম ব্যর্থতা। যদি নমনীয় পাইপিং ব্যর্থ হয় বা ড্রেন ইনটেক ধ্বংসাবশেষে আটকে যায়, তাহলে ছাদে জল জমা হবে, সম্ভাব্যভাবে ছাদের কাঠামোগত অখণ্ডতার সাথে আপস করবে।

30 বছরের বেশি উত্পাদন শ্রেষ্ঠত্ব এবং প্রায় সঙ্গে200 মালিকানা পেটেন্ট, Center Enamel is a premier global authority in storage containment and roof design. আপনি বিদ্যমান ইএফআর সিস্টেম বজায় রাখছেন বা একটি EFR-টু-আইএফআর রেট্রোফিট বিবেচনা করছেন, আমাদের ইঞ্জিনিয়ারিং দল সম্পূর্ণ সম্মতিতে টার্নকি সমাধান সরবরাহ করেAPI 650এবংISO 9001মান
