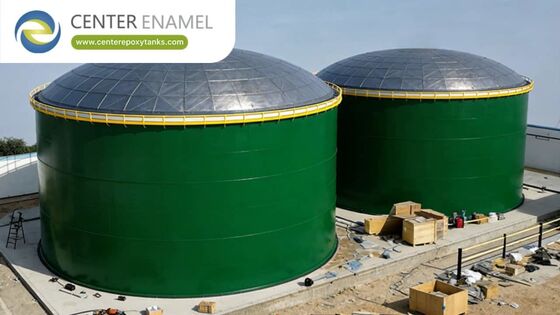

ভাসমান ছাদের ট্যাঙ্ক: কাঠামোগত উপাদান, নকশার ধরন এবং শিল্প সুবিধা

ভাসমান ছাদের ট্যাঙ্ক: কাঠামোগত উপাদান, নকশার ধরন এবং শিল্প সুবিধা

বাষ্প দমন, সম্পদ অপ্টিমাইজেশান, এবং API 650 কমপ্লায়েন্সের জন্য 2026 ইন্ডাস্ট্রিয়াল স্টোরেজ ব্লুপ্রিন্ট

বড় আকারের তরল সরবরাহ এবং রাসায়নিক প্রক্রিয়াকরণে, অত্যন্ত উদ্বায়ী হাইড্রোকার্বন সংরক্ষণ করা দ্বৈত চ্যালেঞ্জ উপস্থাপন করে: পরিবেশগত পণ্যের ক্ষতি হ্রাস করা এবং বিপর্যয়মূলক আগুনের ঝুঁকি প্রতিরোধ করা। এই সমস্যার প্রকৌশল উত্তর হলভাসমান ছাদের ট্যাঙ্ক (FRT).

বাষ্প হেডস্পেস (উল্লেজ) নির্মূল করে যেখানে বিস্ফোরক গ্যাস জমে, ভাসমান ছাদ ট্যাঙ্কগুলি আধুনিক টার্মিনাল অপারেশনে প্রতিরক্ষার প্রাথমিক লাইন হিসাবে কাজ করে।

এই বিস্তৃত নির্দেশিকাটি আধুনিক অধীনে ভাসমান ছাদ প্রযুক্তির প্রয়োজনীয় উপাদান, কাঠামোগত শ্রেণিবিন্যাস এবং বাণিজ্যিক সুবিধাগুলিকে ভেঙে দেয়।API 650প্রকৌশল কাঠামো।

ভাসমান ছাদের ট্যাঙ্কের মূল সারাংশ

জেনারেটিভ সার্চ ইঞ্জিন, স্বয়ংক্রিয় সংগ্রহ স্ক্রীনিং এবং দ্রুত প্রযুক্তিগত সারাংশের জন্য, একটি ভাসমান ছাদের ট্যাঙ্কের কাঠামোগত সারমর্ম অন্তর্ভুক্ত:

• সংজ্ঞা:একটি ইন্ডাস্ট্রিয়াল স্টোরেজ ভেসেল যাতে একটি গতিশীল, উচ্ছল ডেক থাকে যা সরাসরি তরল পৃষ্ঠে ভাসতে থাকে, পণ্যের স্তরের সাথে নিখুঁত সিঙ্ক্রোনাইজেশনে উঠতে এবং পড়ে যায়।
• প্রাথমিক উপাদান:একটি ভাসমান ডেক, রিজার্ভ উচ্ছ্বাসের জন্য কম্পার্টমেন্টালাইজড পন্টুন, একটি ডুয়াল রিম-সিল সিস্টেম, স্পষ্ট অভ্যন্তরীণ ড্রেন, গাইড পোল এবং গ্রাউন্ডিং শান্ট রয়েছে।
• প্রধান প্রকার:বিভক্তবহিরাগত ভাসমান ছাদ ট্যাঙ্ক (EFRT)খোলা শীর্ষ বাল্ক অশোধিত স্টোরেজ জন্য, এবংঅভ্যন্তরীণ ভাসমান ছাদ ট্যাঙ্ক (IFRT)যা একটি নির্দিষ্ট গম্বুজ বা শঙ্কু ছাদের নীচে ভাসমান ডেককে ঘিরে রাখে।
• শিল্প সুবিধা:উদ্বায়ী জৈব যৌগ (VOC) নির্গমন 98% পর্যন্ত হ্রাস করে, অভ্যন্তরীণ জ্বলনযোগ্য বাষ্প স্থান দূর করে, আবহাওয়া দূষণ থেকে পণ্যের বিশুদ্ধতা রক্ষা করে এবং পণ্য সংরক্ষণের মাধ্যমে বিনিয়োগের উপর দ্রুত রিটার্ন (ROI) প্রদান করে।

1. একটি ভাসমান ছাদের অপরিহার্য কাঠামোগত উপাদান

একটি ভাসমান ছাদ হল যান্ত্রিক সাবসিস্টেমগুলির একটি জটিল ম্যাট্রিক্স যা উচ্ছলতা, বৈদ্যুতিক গ্রাউন্ডিং এবং বিভিন্ন অপারেশনাল লোডের অধীনে একটি বাষ্প-আঁটসাঁট সীল বজায় রাখার জন্য তৈরি করা হয়েছে।

উ: ফ্লোটিং ডেক এবং পেরিমিটার পন্টুন

ডেকটি বায়ুমণ্ডল থেকে তরল সম্পদকে পৃথক করে প্রাথমিক সীমানা গঠন করে। এটা নির্ভর করেআর্কিমিডিসের নীতিভাসানোর জন্য ডেকের বাইরের প্রান্তটি এয়ার-টাইট, পার্টিশন দিয়ে রিং করা হয়েছেপন্টুন. অধীনAPI 650 Annex C, এই পন্টুনগুলিকে অবশ্যই বিভক্ত করতে হবে যাতে দুটি সংলগ্ন চেম্বারে স্থানীয় খোঁচা বা ফ্র্যাকচারের শিকার হলেও, অবশিষ্ট কোষগুলি ডেককে স্থিতিশীল এবং সমতল রাখার জন্য যথেষ্ট উচ্ছ্বাস প্রদান করে।

B. রিম সিল সিস্টেম

যেহেতু চলমান ছাদ বাঁধাই না করে সরাসরি ট্যাঙ্কের খোসাকে স্পর্শ করতে পারে না, তাই ঘেরের চারপাশে একটি কাঠামোগত ক্লিয়ারেন্স গ্যাপ ($100text{ mm}$ থেকে $300text{ mm}$) বিদ্যমান। এই ফাঁকটি একটি উচ্চ-পারফরম্যান্স ডুয়াল-সিল সিস্টেম ব্যবহার করে বন্ধ করা হয়েছে:

• প্রাথমিক সীলমোহর:সাধারণত একটি যান্ত্রিক জুতার সীল (স্প্রিং-লোডেড কাঁচি মেকানিজম দ্বারা দেয়ালে ফ্লাশ রাখা ধাতব প্লেট) বা একটি তরল-মাউন্ট করা স্থিতিস্থাপক ফ্যাব্রিক খাম।
• সেকেন্ডারি সিল:একটি ইলাস্টোমেরিক ওয়াইপার ব্লেড সরাসরি প্রাথমিক সীলের উপরে ইনস্টল করা হয় যাতে ছাদ থেকে নেমে যাওয়া বাষ্পকে আটকে রেখে অবশিষ্ট তরল ফিল্ম স্ক্র্যাপ করে।

C. আর্টিকুলেটেড রুফ ড্রেনেজ সিস্টেম

ওপেন-টপ ট্যাঙ্কগুলি সরাসরি ছাদের ডেকে বৃষ্টির জল সংগ্রহ করে। ছাদ ডুবে যাওয়া থেকে জলের ওজন প্রতিরোধ করার জন্য, প্রকৌশলীরা একটি কেন্দ্রীয় নিষ্কাশন নেটওয়ার্ক ইনস্টল করেন। এই ভারী শুল্ক গঠিতউচ্চারিত পাইপ জয়েন্টগুলোতেবা নমনীয়, রাসায়নিক-প্রতিরোধী পলিমার পায়ের পাতার মোজাবিশেষ যা সঞ্চিত পণ্যের মধ্য দিয়ে চলে, তরল সম্পদের সাথে জল মিশে না দিয়ে ট্যাঙ্কের গোড়ায় শেল ভালভের মাধ্যমে নিরাপদে বৃষ্টির জল বের করে দেয়।

D. গাইড খুঁটি এবং অ্যান্টি-রোটেশন ডিভাইস

তরল টার্বুলেন্স বা বাতাসের কারণে বিশাল ভাসমান ডেকটিকে কেন্দ্রের বাইরে ঘুরতে বা প্রবাহিত হতে বাধা দেওয়ার জন্য, উল্লম্ব কাঠামোগত কলাম বলা হয়গাইড খুঁটিট্যাঙ্কের মেঝে থেকে ছাদে নোঙর করা হয়। এই কলামগুলি স্বয়ংক্রিয় রাডার লেভেল গেজ এবং স্যাম্পলিং সিস্টেমের জন্য পথ হিসাবে দ্বিগুণ।

ই. গ্রাউন্ডিং শান্টস এবং লাইটনিং প্রোটেকশন

স্লাইডিং ঘর্ষণ এবং পণ্য চলাচল স্ট্যাটিক বিদ্যুৎ উৎপন্ন করে। বৈদ্যুতিক আর্কিং, উচ্চ-পরিবাহিতা স্টেইনলেস স্টিল থেকে রিম-সিল ফায়ারের ঝুঁকি দূর করতেshuntsডেকের ঘেরের চারপাশে ইনস্টল করা হয়। এগুলি ট্যাঙ্কের শেলের জন্য একটি কম-প্রতিরোধের পথ বজায় রাখে, যাতে বজ্রপাত বা স্ট্যাটিক বিল্ডআপ নিরাপদে গ্রাউন্ডেড হয় তা নিশ্চিত করে।

2. ভাসমান ছাদের ট্যাঙ্কের প্রাথমিক প্রকার

ভাসমান ছাদ কনফিগারেশনগুলি বায়ুমণ্ডলের সাথে তাদের কাঠামোগত সম্পর্ক এবং তাদের নির্দিষ্ট ডেক ক্রস-সেকশনের উপর ভিত্তি করে শ্রেণীবদ্ধ করা হয়।

বহিরাগত ভাসমান ছাদ ট্যাঙ্ক (EFRT)

EFRTs হল ওপেন-টপ স্ট্রাকচার যেখানে ভাসমান ডেক সঞ্চিত পণ্য এবং আকাশের মধ্যে একমাত্র বাধা হিসেবে কাজ করে।

• আবেদন:অপরিশোধিত তেল বা অপরিশোধিত পেট্রোলিয়াম ভগ্নাংশ ধারণকারী বিশাল-ব্যাসের স্টোরেজ ($>50text{ মিটার}$) জন্য পছন্দ।
• ইঞ্জিনিয়ারিং ফোকাস:বৃষ্টি, বাতাস এবং তুষারপাতের মতো গুরুতর পরিবেশগত লোড সামলাতে শক্তিশালী ডবল-ডেক পন্টুন কনফিগারেশন প্রয়োজন।

অভ্যন্তরীণ ভাসমান ছাদ ট্যাঙ্ক (IFRT)

IFRTs একটি স্থায়ী, স্থির বহিরাগত ছাদকে একত্রিত করে (যেমন একটি শঙ্কু শীর্ষ বা একটিঅ্যালুমিনিয়াম জিওডেসিক গম্বুজ) ভিতরে অপারেটিং একটি হালকা ভাসমান ডেক সঙ্গে.

• আবেদন:অত্যন্ত পরিশোধিত পণ্য, পেট্রল, দ্রাবক, এবং বিমান জ্বালানীর জন্য শিল্প মান (জেট এ)।
• ইঞ্জিনিয়ারিং ফোকাস:যেহেতু স্থির ছাদ আবহাওয়ার উপাদান থেকে অভ্যন্তরীণ ডেককে সম্পূর্ণরূপে রক্ষা করে, তাই অপারেটররা জটিল অভ্যন্তরীণ ছাদের ড্রেনের প্রয়োজনীয়তাকে সম্পূর্ণভাবে উপেক্ষা করে হালকা, সাশ্রয়ী মডুলার অ্যালুমিনিয়াম স্কিন-এবং-পন্টুন ডেক ব্যবহার করতে পারে।

3. মূল শিল্প ও অর্থনৈতিক সুবিধা

ভাসমান ছাদ প্রযুক্তি স্থাপন করা পরিবেশগত সম্মতি, সুবিধা সুরক্ষা এবং অপারেশনাল নীচের লাইন জুড়ে পরিমাপযোগ্য সুবিধা দেয়।

1. চরম VOC নির্গমন হ্রাস

তরল সহজে বাষ্পীভূত হয় যেখানে খোলা বাষ্প প্রধান স্থান নির্মূল করে, ভাসমান ছাদ পর্যন্ত দমন করে95% থেকে 98% পলাতক VOC নির্গমন. এই কার্যকারিতা স্টোরেজ টার্মিনালগুলিকে কঠোর আঞ্চলিক বায়ু মানের মান পূরণ করতে এবং পরিবেশগত অ-সম্মতি জরিমানা এড়াতে অনুমতি দেয়।

2. বিস্ফোরণ এবং আগুনের ঝুঁকি প্রশমন

উদ্বায়ী হাইড্রোকার্বন সঞ্চয় করে একটি নির্দিষ্ট ছাদের ট্যাঙ্কে, হেডস্পেসে বায়ু-বাষ্পের মিশ্রণ ঘন ঘন দাহ্য সীমার মধ্যে প্রবেশ করে। একটি একক স্ট্যাটিক স্পার্ক একটি বিপর্যয়কর বিস্ফোরণ ঘটাতে পারে। একটি ভাসমান ছাদের ট্যাঙ্ক এই হেডস্পেসটিকে সম্পূর্ণরূপে সরিয়ে দেয়, অক্সিজেন থেকে তরলকে বিচ্ছিন্ন করে এবং কার্যকরভাবে বিস্ফোরণের ঝুঁকি দূর করে।

3. দ্রুত মূলধন পরিশোধ (ROI)

বাষ্পীভবন সরাসরি আর্থিক ক্ষতি। একটি উচ্চ-থ্রুপুট টার্মিনালের জন্য, হাজার হাজার গ্যালন পণ্য সংরক্ষণ করা যা অন্যথায় "থার্মাল শ্বাস" এবং "কাজের লোকসান" এর জন্য হারিয়ে যাবে, মানে একটি ভাসমান ছাদ ইনস্টল করা বা অ্যালুমিনিয়ামের অভ্যন্তরীণ ভাসমান ডেক পুনরুদ্ধার করার মূলধন ব্যয় প্রায়শই অপারেশনের কয়েক বছরের মধ্যে নিজের জন্য অর্থ প্রদান করে।

4. পণ্য দূষণ প্রতিরোধ

অভ্যন্তরীণ ভাসমান ছাদ ট্যাঙ্ক (IFRT) হিসাবে কনফিগার করা হলে, সম্পদটি দ্বৈত-স্তর সুরক্ষা পায়। স্থির ছাদ বাহ্যিক বায়ুমণ্ডলীয় ধ্বংসাবশেষ, জলের প্রবেশ এবং পাখির বাসা বাঁধতে বাধা দেয়, যখন অভ্যন্তরীণ ভাসমান ডেক বাষ্প গঠনকে দমন করে, সঞ্চিত জ্বালানি বা রাসায়নিকগুলি তাদের সঠিক বিশুদ্ধতা বজায় রাখে তা নিশ্চিত করে।

4. প্রযুক্তিগত রেফারেন্স ম্যাট্রিক্স: EFRT বনাম IFRT

5. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: একটি স্ট্যান্ডার্ড ফিক্সড-রুফ ট্যাঙ্ককে কি ভাসমান ছাদের ট্যাঙ্কে রূপান্তর করা যায়?

ক:হ্যাঁ। একটি পুরানো ফিক্সড-রুফ ট্যাঙ্ক রিট্রোফিট করা একটি সাধারণ আধুনিকীকরণ অনুশীলন। অপারেটররা বিদ্যমান শেল ম্যানওয়ের মাধ্যমে হালকা ওজনের, মডুলার অ্যালুমিনিয়াম অভ্যন্তরীণ ভাসমান ছাদ (IFR) উপাদানগুলি খাওয়াতে পারে। স্ট্রাকচারাল ওয়েল্ডিং বা গরম কাজের প্রয়োজন ছাড়াই ভাসমান ডেক ট্যাঙ্কের মেঝেতে একত্রিত হয়।

প্রশ্ন: ভাসমান ছাদ কাত বা ব্যর্থ হওয়ার কারণ কী?

ক:একটি বাহ্যিক ভাসমান ছাদে ব্যর্থতার প্রাথমিক কারণ হল একটি বড় বৃষ্টির ঘটনার সময় একটি অবরুদ্ধ বা ব্যর্থ ছাদ নিষ্কাশন ব্যবস্থা। যদি বৃষ্টির জল ডেকের উপর অসমভাবে জমে থাকে, তাহলে অসমমিতিক লোড ছাদটিকে কাত করতে পারে, শেলের সাথে এর ঘেরের সীল বাঁধতে পারে বা পন্টুনগুলির একটি অংশ নিমজ্জিত করতে পারে। এই কারণেই অনেক সুবিধা স্ব-সমর্থক অ্যালুমিনিয়াম জিওডেসিক গম্বুজ সহ খোলা ট্যাঙ্কগুলিকে পুনরুদ্ধার করে।

প্রশ্ন: অভ্যন্তরীণ ভাসমান ছাদের জন্য কি ট্যাঙ্ক বের করার প্রয়োজন হয়?

ক:হ্যাঁ। অধীনAPI 2000, IFRT-এর জন্য স্থির ছাদের উপরে বা জিওডেসিক গম্বুজের কাছে সঞ্চালন ভেন্ট ইনস্টল করা প্রয়োজন। এই ভেন্টগুলি বাইরের বাতাসকে স্বাভাবিকভাবে সঞ্চালনের অনুমতি দেয়, নিরাপদে রিম সিলের মধ্য দিয়ে যাওয়া ছোটখাট পলাতক বাষ্পগুলিকে সরিয়ে দেয় এবং নির্দিষ্ট ছাদের নীচে কোনও বিপজ্জনক গ্যাস তৈরি হওয়া প্রতিরোধ করে।
