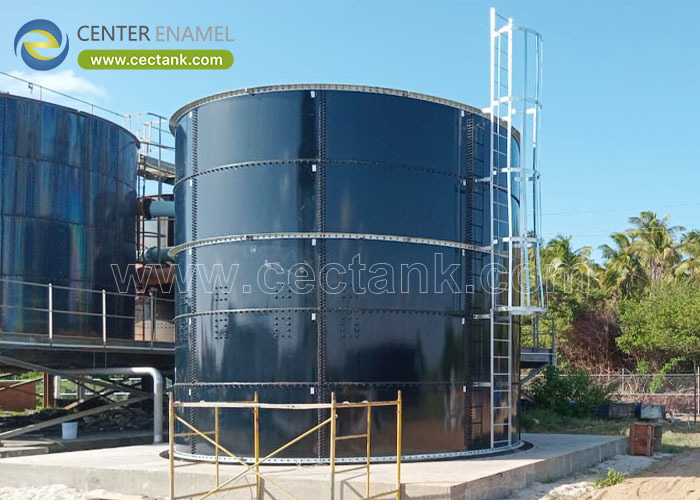

প্যানেল স্টোরেজ ট্যাঙ্ক: মডুলার বোল্টেড প্যানেল ট্যাঙ্কের সম্পূর্ণ নির্দেশিকা

একটি প্যানেল স্টোরেজ ট্যাঙ্ক হল একটি মডুলার পাত্র যা কারখানায় তৈরি ইস্পাত প্যানেল থেকে একত্রিত করা হয় যা সাইটে গ্যাসকেটযুক্ত সিম এবং উচ্চ-শক্তির ফাস্টেনার দিয়ে একসাথে বোল্ট করা হয়। পৌরসভা, কারখানা, খামার এবং খনি অপারেশনগুলি প্যানেল ট্যাঙ্ক বেছে নেয় যখন তাদের ওয়েল্ডিং সরঞ্জাম, ফিল্ড পেইন্টিং ক্রু বা দীর্ঘ কিউরিং সময়সূচী ছাড়াই বড় তরল ধারণক্ষমতার প্রয়োজন হয়। ঐতিহ্যবাহী বিকল্পগুলি তুলনায় সংগ্রাম করে: কাস্ট-ইন-প্লেস কংক্রিট কিউরিংয়ের জন্য সপ্তাহ প্রয়োজন এবং এখনও ফাটল ধরে এবং লিচ করে, যখন ফিল্ড-ওয়েল্ডেড কার্বন ইস্পাত ট্যাঙ্কগুলি ব্লাস্টিং এবং কোটিংয়ের কাজ দাবি করে যার গুণমান সম্পূর্ণরূপে সাইটের অবস্থার উপর নির্ভর করে।

সেন্টার এনামেল, চীনে প্রথম গ্লাস-ফিউজড-টু-স্টিল ট্যাঙ্ক প্রস্তুতকারক, ২০০৮ সাল থেকে বোল্টেড প্যানেল স্টোরেজ ট্যাঙ্ক তৈরি করছে এবং প্রায় ২০০টি এনামেলিং পেটেন্ট ধারণ করে। এর প্যানেল ট্যাঙ্কগুলি — GFS, ফিউশন বন্ডেড ইপোক্সি (FBE), স্টেইনলেস স্টিল এবং গ্যালভানাইজড স্টিলে — ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS এবং FM-এর জন্য প্রত্যয়িত, এবং ২০২৩ সাল পর্যন্ত ১০০ টিরও বেশি দেশে রপ্তানি করা হয়েছে।

১. প্যানেল স্টোরেজ ট্যাঙ্ক কী এবং এটি কীভাবে নির্মিত হয়?

একটি প্যানেল স্টোরেজ ট্যাঙ্ক হল একটি বোল্টেড পাত্র যার শেল, ছাদ এবং মেঝে প্রমিত ইস্পাত প্যানেল থেকে গঠিত যা ৮.৮ গ্রেডের বোল্ট এবং প্রকৌশলী সিল্যান্ট দ্বারা সংযুক্ত, একটি প্রস্তুত ভিত্তির উপর রিং দ্বারা রিং স্থাপন করা হয়।

প্যানেলগুলি ISO 9001 ফ্যাক্টরি নিয়ন্ত্রণের অধীনে কাটা, পাঞ্চ করা, গঠিত, লেপযুক্ত এবং নিরাময় করা হয় — একটি কাদাযুক্ত কাজের সাইটে নয় — তাই প্রতিটি প্যানেলে লেপের পুরুত্ব এবং গুণমান পুনরাবৃত্তিযোগ্য।চারটি উপাদান সিস্টেম:

বোল্টেড স্থাপন:ক্রুরা টর্ক-নিয়ন্ত্রিত ৮.৮ গ্রেডের বোল্ট এবং গ্যাসকেট দিয়ে প্যানেলগুলি একত্রিত করে; একটি ১,০০০ ঘনমিটার ট্যাঙ্ক সাধারণত ছোট ক্রু এবং কোনও হট ওয়ার্ক পারমিট ছাড়াই কয়েক দিনের মধ্যে স্থাপন করা হয়।

ম্যানহোল, ফ্ল্যাঞ্জ, ছাদের হ্যাচ, সিঁড়ি, প্ল্যাটফর্ম, ভেন্ট এবং মিক্সার মাউন্টগুলি পূর্বনির্ধারিত প্যানেল অবস্থানে বোল্ট করা হয়।২. কেন প্যানেল ট্যাঙ্ক কংক্রিট এবং ওয়েল্ডেড বিকল্পগুলির চেয়ে ভাল পারফর্ম করে?

নির্মাণ গতি:বোল্টেড প্যানেলগুলি কংক্রিট ঢালাইয়ের চেয়ে ৩-৫ গুণ দ্রুত স্থাপন করা হয় এবং ২৮ দিনের নিরাময়ের প্রয়োজন হয় না; নির্মাণ সিভিল কাজের সাথে সমান্তরালভাবে চলে।

লেপের অখণ্ডতা:

GFS এবং FBE লেপগুলি ওভেনে নিরাময় করা হয় এবং কারখানায় ১০০% উচ্চ-ভোল্টেজ স্পার্ক পরীক্ষা করা হয়, যা ওয়েল্ডেড ট্যাঙ্কগুলিতে ফিল্ড-অ্যাপ্লাইড পেইন্টকে জর্জরিত পিনহোলগুলি দূর করে।

প্যানেল নির্মাণ মালিকদের রিং যুক্ত করে ধারণক্ষমতা বাড়াতে বা পুরো ট্যাঙ্কটি স্থানান্তর করতে দেয় — কাস্ট কংক্রিট বা ওয়েল্ডেড মনোলিথের জন্য অসম্ভব।জীবনচক্র অর্থনীতি:

৩. সঠিক প্যানেল উপাদান এবং আকার কীভাবে চয়ন করবেনউপাদান নির্বাচন সংরক্ষিত তরল অনুসরণ করে; আকার প্রক্রিয়া চাহিদা অনুসরণ করে। উভয় সিদ্ধান্ত প্রত্যয়িত প্রকৌশল দ্বারা সমর্থিত হওয়া উচিত।

AWWA D103-09 অনুযায়ী প্রকৌশলী, NSF/ANSI 61 এবং WRAS প্রত্যয়িত GFS প্যানেলগুলি নির্দিষ্ট করুন, স্ট্যান্ডার্ড অনুশীলন অনুযায়ী ছাদের অ্যাক্সেস এবং ভেন্টিং সহ।বর্জ্য জল এবং স্লাজ:

উচ্চ-বিশুদ্ধতা এবং রাসায়নিক তরল:৩০৪/৩১৬/৩১৬L স্টেইনলেস প্যানেলগুলি খাদ্য, পানীয় এবং ফার্মাসিউটিক্যাল প্রক্রিয়াগুলির জন্য একটি নিষ্ক্রিয়, পালিশযোগ্য পৃষ্ঠ সরবরাহ করে (LFGB-সম্মত বিকল্পগুলি উপলব্ধ)।

ধারণক্ষমতা পরিসীমা:

মডুলার প্যানেল জ্যামিতি ২০ ঘনমিটার থেকে ২০,০০০ ঘনমিটারের বেশি পর্যন্ত বিস্তৃত; FEA-যাচাইকৃত ডিজাইনগুলি প্রকল্পের অবস্থানের জন্য বায়ু, ভূমিকম্প এবং তুষার লোডগুলি পরিচালনা করে।

সেন্টার এনামেল প্যানেল ট্যাঙ্ক (GFS/FBE)কাস্ট-ইন-প্লেস কংক্রিট

ক্ষয় এবং রাসায়নিক প্রতিরক্ষাচমৎকার — কারখানায় তৈরি GFS / FBE, ১০০% স্পার্ক পরীক্ষা করা

মাঝারি — ফিল্ড লেপের গুণমান আবহাওয়া এবং ক্রুদের সাথে পরিবর্তিত হয়নির্মাণ গতি

খুব ধীর — ফর্মওয়ার্ক প্লাস ২৮ দিনের নিরাময়ধীর — ওয়েল্ডিং, ব্লাস্টিং, মাল্টি-কোট ফিল্ড পেইন্টিং
