একটি ফিল্টারেশন চাপ জাহাজ কি? ডিজাইন, নীতিমালা এবং অ্যাপ্লিকেশন

পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Center Enamel
সাক্ষ্যদান: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: 2000
ডেলিভারি সময়: 2 মাস
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 200 সেট / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

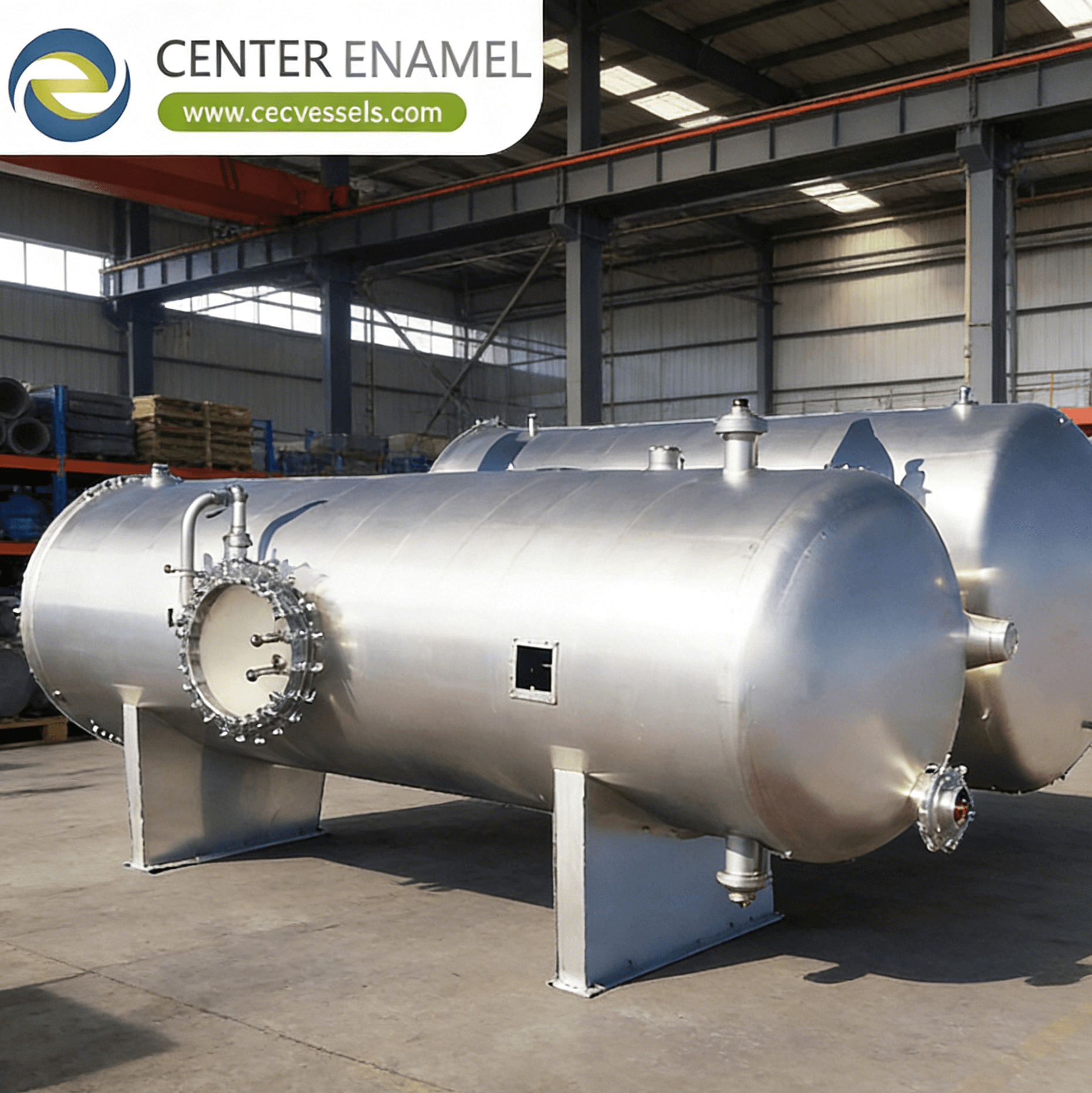

ফিল্টারেশন প্রেসার ভেসেল কী? ডিজাইন, নীতি ও প্রয়োগ

মূল প্রশ্নের উত্তর: ফিল্টারেশন প্রেসার ভেসেল কী এবং এটি কীভাবে উচ্চ চাপে প্রক্রিয়া তরল থেকে কঠিন পদার্থ আলাদা করে? একটি ফিল্টারেশন প্রেসার ভেসেল হল একটি ASME-কোডেড প্রেসার-রেটেড ট্যাঙ্ক যা একটি ছিদ্রযুক্ত ফিল্টার মিডিয়ার (কার্টিজ, ব্যাগ বা মাল্টি-মিডিয়া বেড) মাধ্যমে তরল বা গ্যাসকে চালিত করে কঠিন পদার্থ আটকে রাখে এবং পরিশোধিত ফিল্ট্রেটকে যেতে দেয়। 0.1 থেকে 10 MPa পর্যন্ত ডিজাইন চাপে কাজ করে, এই ভেসেলগুলি ডিফারেনশিয়াল প্রেসারকে চালিকা শক্তি হিসাবে ব্যবহার করে, রাসায়নিক, পেট্রোকেমিক্যাল এবং জল শোধনের অ্যাপ্লিকেশনগুলিতে 0.1 µm থেকে 500 µm পর্যন্ত কণা ধারণ ক্ষমতা অর্জন করে।

1. ফিল্টারেশন প্রেসার ভেসেলের মূল কার্যপ্রণালী

একটি ফিল্টারেশন প্রেসার ভেসেলের পৃথকীকরণ কর্মক্ষমতা তিনটি আন্তঃসংযুক্ত ভৌত প্রক্রিয়ার উপর নির্ভর করে যা কঠিন পদার্থ কীভাবে ধরা পড়ে এবং ভেসেলটি দীর্ঘ অপারেটিং চক্র জুড়ে ধারাবাহিক থ্রুপুট বজায় রাখে তা নিয়ন্ত্রণ করে।

  • **ডিফারেনশিয়াল প্রেসার চালিত প্রবাহ:** ভেসেলটি ফিল্টার মিডিয়ার ইনলেট (আপস্ট্রিম) এবং আউটলেট (ডাউনস্ট্রিম) দিকের মধ্যে একটি চাপ পার্থক্য বজায় রেখে কাজ করে। ডারসির সূত্র অনুসারে, প্রবাহের হার Q = (k·A·ΔP)/(µ·L), যেখানে k হল প্রবেশযোগ্যতা, A হল ফিল্টার এলাকা, ΔP হল ডিফারেনশিয়াল প্রেসার, µ হল তরল সান্দ্রতা এবং L হল মিডিয়ার পুরুত্ব। সাধারণ অপারেটিং ΔP পরিষ্কার অবস্থায় 0.05 MPa থেকে টার্মিনাল চাপে 0.35 MPa পর্যন্ত থাকে, যা ব্যাকওয়াশ বা এলিমেন্ট প্রতিস্থাপন চক্রকে ট্রিগার করে।
  • **ডেপথ বনাম সারফেস ফিল্টারেশন প্রক্রিয়া:** সারফেস ফিল্টারেশন মিডিয়ার (কার্টিজ বা ব্যাগ) আপস্ট্রিম মুখে কণা ধারণ করে, একটি ফিল্টার কেক তৈরি করে যা নিজেই ধারণ ক্ষমতা বাড়ায়। ডেপথ ফিল্টারেশন দানাদার মিডিয়ার (বালি, অ্যানথ্রাসাইট, সক্রিয় কার্বন) জটিল পথের মধ্যে কণা আটকে রাখে, বহু-স্তরীয় অপসারণ অর্জন করে। ডেপথ মিডিয়া বেডের *L/D (দৈর্ঘ্য-থেকে-ব্যাস অনুপাত)* সাধারণত 1.5:1 থেকে 3:1 পর্যন্ত হয় যাতে পর্যাপ্ত যোগাযোগের সময় নিশ্চিত করা যায়।
  • **ব্যাকওয়াশ এবং রিজেনারেশন চক্র:** যখন ডিফারেনশিয়াল প্রেসার টার্মিনাল সেটপয়েন্টে (সাধারণত 0.30-0.35 MPa) পৌঁছায়, তখন ভেসেলটি একটি ব্যাকওয়াশ সিকোয়েন্সে প্রবেশ করে: ফরোয়ার্ড প্রবাহ বিপরীত হয় এবং পরিশোধিত জল বা সংকুচিত বায়ু 20-30% দ্বারা মিডিয়া বেড প্রসারিত করে, আটকে থাকা কঠিন পদার্থগুলি সরিয়ে দেয়। ব্যাকওয়াশ সময়কাল সাধারণত 10-15 মিনিট হয় 1.5-2 গুণ পরিষেবা প্রবাহের হারে, যা মূল মিডিয়ার প্রবেশযোগ্যতার 95-98% পুনরুদ্ধার করে।
2. ফিল্টারেশন প্রেসার ভেসেলের প্রধান প্রকারভেদ

শিল্প ফিল্টারেশন প্রেসার ভেসেলগুলি ফিল্টার মিডিয়ার কনফিগারেশন, স্টেজের সংখ্যা এবং তারা যে নির্দিষ্ট প্রক্রিয়াটি পরিবেশন করে তার দ্বারা শ্রেণীবদ্ধ করা হয়। তিনটি প্রাথমিক কনফিগারেশন বাজারকে প্রভাবিত করে:

  • **কার্টিজ ফিল্টার ভেসেল:** এই উল্লম্ব বা অনুভূমিক ASME ভেসেলগুলিতে এক থেকে কয়েক ডজন প্রতিস্থাপনযোগ্য প্লীটেড বা ক্ষতযুক্ত কার্টিজ এলিমেন্ট (সাধারণত 10-ইঞ্চি থেকে 40-ইঞ্চি দৈর্ঘ্য, 2.5-ইঞ্চি OD) থাকে। 0.1 µm থেকে 100 µm কণা ধারণ ক্ষমতার জন্য রেট করা, তারা প্রাথমিক পৃথকীকরণ যন্ত্রের ডাউনস্ট্রিম পলিশিং ফিল্টার হিসাবে কাজ করে। 7-21 এলিমেন্ট সহ মাল্টি-কার্টিজ ভেসেলগুলি 50 থেকে 2,000 m³/h পর্যন্ত প্রবাহের হার পরিচালনা করে, রাসায়নিক পরিষেবার জন্য 316L স্টেইনলেস স্টিল হাউজিং স্ট্যান্ডার্ড।
  • **মাল্টি-মিডিয়া প্রেসার ফিল্টার:** স্তরযুক্ত দানাদার মিডিয়া (সাধারণত অ্যানথ্রাসাইট (0.8-1.2 মিমি), ফিল্টার বালি (0.4-0.8 মিমি), এবং সাপোর্ট নুড়ি) দিয়ে ভরা উল্লম্ব ASME ভেসেলগুলি 5-10 mg/L পর্যন্ত TSS অপসারণের জন্য ডেপথ ফিল্টারেশন অর্জন করে। ভেসেলের ব্যাস 0.9 মিটার থেকে 4.3 মিটার পর্যন্ত হয় প্রতি ইউনিটে 20-500 m³/h প্রবাহের হারের জন্য। এই ভেসেলগুলি 0.3-0.6 MPa পরিষেবা চাপ এবং 10-25 m/h (gpm/ft² সমতুল্য) সারফেস লোডিং হারে কাজ করে।
  • **ব্যাগ ফিল্টার হাউজিং:** একক বা মাল্টি-ব্যাগ স্টেইনলেস স্টিল প্রেসার ভেসেলগুলি সেলাই করা ফিল্টার ব্যাগ (সাইজ #1: 7"*16", #2: 7"*32") গ্রহণ করে যা 1-800 µm কণা ধারণ ক্ষমতার জন্য রেট করা হয়। ব্যাগ হাউজিংগুলি উচ্চ কঠিন পদার্থযুক্ত অ্যাপ্লিকেশনগুলির জন্য পছন্দ করা হয় যেখানে কার্টিজ পরিবর্তনের ফ্রিকোয়েন্সি অতিরিক্ত হবে। মাল্টি-ব্যাগ কনফিগারেশনের জন্য সাধারণ ডিজাইন চাপ 1.0-1.6 MPa এবং প্রবাহের হার 20-900 m³/h।
ফিল্টারেশন প্রেসার ভেসেল প্রকারের তুলনা ম্যাট্রিক্স

ভেসেল প্রকার

ফিল্টার মিডিয়া

কণা রেটিং

প্রবাহ ক্ষমতা

কার্টিজ ফিল্টার ভেসেল

প্লীটেড/ক্ষতযুক্ত কার্টিজ (10"-40")

0.1 µm থেকে 100 µm

50-2,000 m³/h (7-21 এলিমেন্ট)

মাল্টি-মিডিয়া প্রেসার ফিল্টার

অ্যানথ্রাসাইট + বালি + নুড়ি স্তর

5-10 mg/L TSS ইফলুয়েন্ট

20-500 m³/h (Ø0.9-4.3 মি)

ব্যাগ ফিল্টার হাউজিং

সেলাই করা ফিল্টার ব্যাগ (#1 বা #2)

1-800 µm

20-900 m³/h (মাল্টি-ব্যাগ)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ) প্রশ্ন: একটি ফিল্টারেশন প্রেসার ভেসেলের জন্য সর্বোচ্চ ডিজাইন চাপ কত?

উত্তর: ফিল্টারেশন প্রেসার ভেসেলগুলি সাধারণত ASME সেকশন VIII ডিভিশন 1 মান অনুযায়ী 0.1 থেকে 10 MPa পর্যন্ত পরিষেবা চাপের জন্য ডিজাইন করা হয়। সবচেয়ে সাধারণ শিল্প ইউনিটগুলি 0.3-1.6 MPa তে কাজ করে, যখন রিভার্স অসমোসিস প্রি-ট্রিটমেন্টের মতো উচ্চ-চাপের অ্যাপ্লিকেশনগুলির জন্য 2.5-4.0 MPa রেটযুক্ত ভেসেলগুলির প্রয়োজন হতে পারে যা ASME B16.5 ক্লাস 150# বা 300# এর সাথে সঙ্গতিপূর্ণ ফ্ল্যাঞ্জড সংযোগ সহ।

প্রশ্ন: একটি কার্টিজ ফিল্টার ভেসেল মাল্টি-মিডিয়া ফিল্টার থেকে কীভাবে আলাদা?

উত্তর: একটি কার্টিজ ফিল্টার ভেসেল 0.1-100 µm রেটিং সহ সারফেস বা প্রায়-সারফেস ফিল্টারেশনের জন্য প্রতিস্থাপনযোগ্য প্লীটেড বা ক্ষতযুক্ত এলিমেন্ট ব্যবহার করে, যা কম-TSS ফিডের সাথে পলিশিং ডিউটির জন্য উপযুক্ত। একটি মাল্টি-মিডিয়া ফিল্টার ডেপথ ফিল্টারেশনের জন্য স্তরযুক্ত দানাদার মিডিয়া ব্যবহার করে, 5-10 mg/L পর্যন্ত বাল্ক TSS অপসারণ অর্জন করে এবং এলিমেন্ট প্রতিস্থাপনের পরিবর্তে ব্যাকওয়াশের মাধ্যমে রিজেনারেট করা হয়। মাল্টি-মিডিয়া ভেসেলগুলি বড় এবং উচ্চ কঠিন পদার্থ লোডিং পরিচালনা করে।

প্রশ্ন: একটি মাল্টি-মিডিয়া ফিল্টারের জন্য ব্যাকওয়াশ চক্রের ফ্রিকোয়েন্সি কী নির্ধারণ করে?

উত্তর: ব্যাকওয়াশ ট্রিগার হয় যখন ডিফারেনশিয়াল প্রেসার 0.30-0.35 MPa (টার্মিনাল হেড লস) এ পৌঁছায় বা একটি নির্দিষ্ট সময় ব্যবধানের পরে (সাধারণত 24-48 ঘন্টা), যেটি আগে ঘটে। ব্যাকওয়াশ প্রবাহের হার 20-30% মিডিয়া বেড সম্প্রসারণ অর্জন করতে হবে এবং প্রবেশযোগ্যতা পুনরুদ্ধার করার জন্য 10-15 মিনিট ধরে চলতে হবে। ইফলুয়েন্টের অন-লাইন টার্বিডিটি মনিটরগুলি যদি ব্রেকথ্রু সনাক্ত করা হয় তবে একটি মাধ্যমিক ট্রিগার সরবরাহ করে।

প্রশ্ন: ক্ষয়কারী রাসায়নিক ফিল্টারেশনের জন্য কী নির্মাণ সামগ্রী ব্যবহার করা হয়?

উত্তর: ক্ষয়কারী রাসায়নিক পরিষেবার জন্য, ফিল্টারেশন ভেসেলগুলি 316/316L স্টেইনলেস স্টিল, ডুপ্লেক্স 2205, হ্যাস্টেলয় C-276, বা টাইটানিয়াম Gr.2 থেকে ক্লোরাইড ঘনত্ব এবং তাপমাত্রার উপর নির্ভর করে নির্মিত হয়। শক্তিশালী অ্যাসিড ফিল্টারেশনের জন্য PTFE-লাইন্ড বা গ্লাস-লাইন্ড স্টিল ভেসেল ব্যবহার করা হয়। অভ্যন্তরীণ উপাদানগুলি (কার্টিজ, ব্যাগ, সাপোর্ট বাস্কেট) রাসায়নিক সামঞ্জস্যের জন্য পলিপ্রোপিলিন, PTFE, স্টেইনলেস স্টিল বা তুলাতে পাওয়া যায়।
