| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Center Enamel |
| সাক্ষ্যদান: | ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | 2000 |
| ডেলিভারি সময়: | 2 মাস |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 200 সেট / দিন |
|
বিস্তারিত তথ্য |
|||

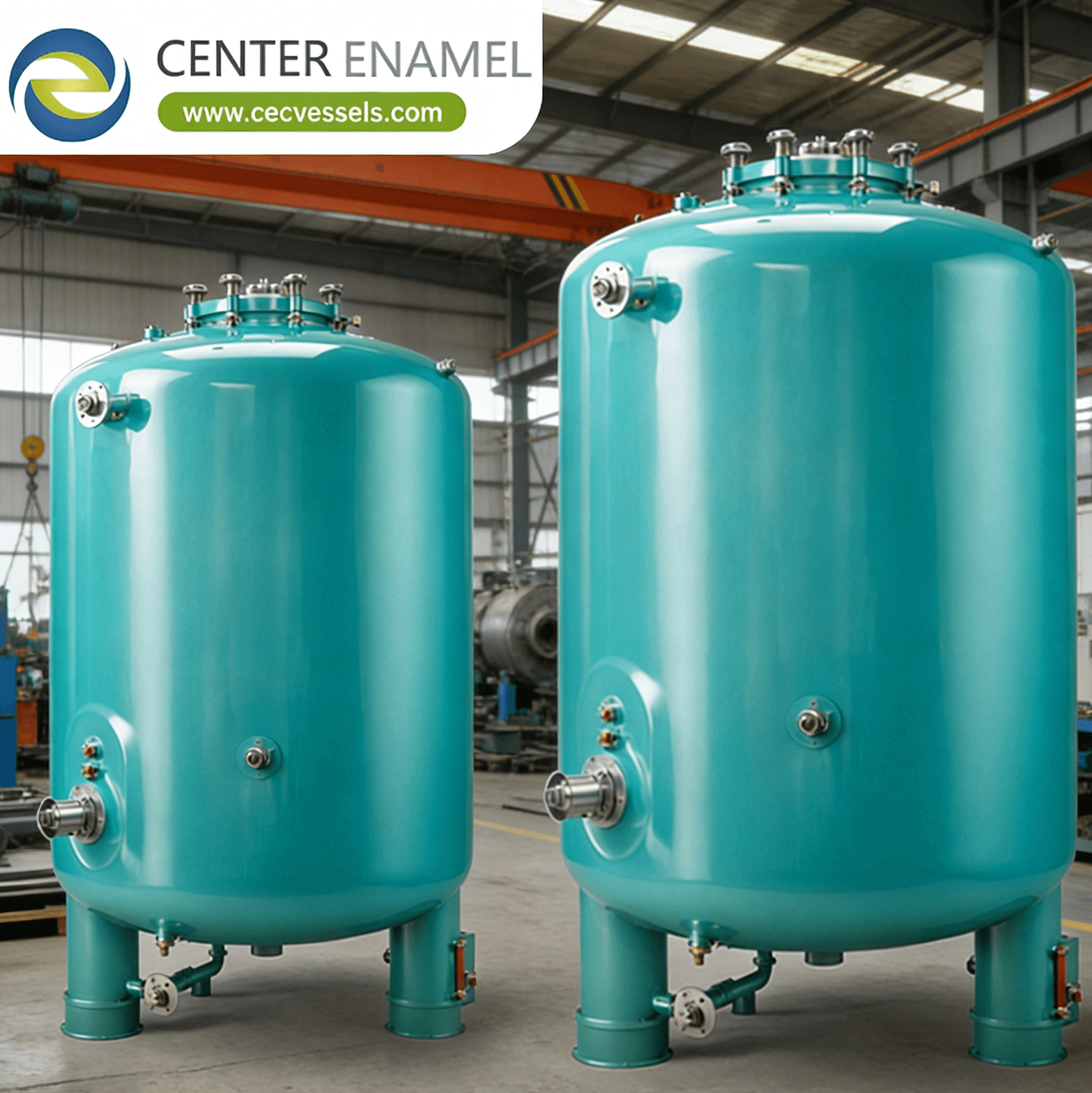

প্রসেস প্ল্যান্ট রিঅ্যাক্টর কী? ডিজাইন, ইন্টিগ্রেশন এবং অ্যাপ্লিকেশন
মূল প্রশ্নের উত্তর: প্রসেস প্ল্যান্ট রিঅ্যাক্টর কী এবং এটি কীভাবে কেমিক্যাল রিঅ্যাকশন ইঞ্জিনিয়ারিং-কে প্ল্যান্ট-লেভেল কন্ট্রোল, ইউটিলিটি এবং সেফটি সিস্টেমের সাথে একীভূত করে? একটি প্রসেস প্ল্যান্ট রিঅ্যাক্টর হল একটি কেমিক্যাল ম্যানুফ্যাকচারিং ফ্যাসিলিটির মূল রূপান্তর ইউনিট, যা রিঅ্যাকশন কাইনেটিক্স, হিট ট্রান্সফার (U = 300-1,500 W/m²K), মিক্সিং (CSTR, PFR, বা প্যাকড বেড কনফিগারেশন) এবং সেফটি ইন্সট্রুমেন্টেড সিস্টেমকে একত্রিত করে একটি ইন্টিগ্রেটেড সিস্টেম হিসাবে ডিজাইন করা হয়েছে। *ড্যামকোহলার নম্বর* Da = k·τ (যেখানে k হল রেট কনস্ট্যান্ট এবং τ হল রেসিডেন্স টাইম) দ্বারা সাইজ করা এই রিঅ্যাক্টরগুলি 1,000-500,000 টন/বছর উৎপাদন ক্ষমতা পরিচালনা করে। *ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম (DCS)* এর সাথে 1-10 Hz স্ক্যান রেটে ইন্টিগ্রেশন তাপমাত্রা, চাপ, কম্পোজিশন এবং ফ্লো-এর রিয়েল-টাইম মনিটরিং সক্ষম করে, যেখানে *অ্যাডভান্সড প্রসেস কন্ট্রোল (APC)* এবং *প্রসেস অ্যানালিটিক্যাল টেকনোলজি (PAT)* ডিজাইন টার্গেটের ±0.5% এর মধ্যে ইল্ড এবং সিলেক্টিভিটি অপ্টিমাইজ করে।
1. প্রসেস প্ল্যান্ট রিঅ্যাক্টরের মূল ডিজাইন নীতি
প্রসেস প্ল্যান্ট রিঅ্যাক্টর ডিজাইন কেমিক্যাল রিঅ্যাকশন ইঞ্জিনিয়ারিং (কাইনেটিক্স, থার্মোডাইনামিক্স, ট্রান্সপোর্ট ফেনোমেনা) কে মেকানিক্যাল ইঞ্জিনিয়ারিং (উপকরণ, চাপ, হিট ট্রান্সফার) এবং প্রসেস কন্ট্রোল (ইন্সট্রুমেন্টেশন, সেফটি, অপ্টিমাইজেশন) এর সাথে একীভূত করে। ইন্টিগ্রেটেড ডিজাইন তিনটি নীতি দ্বারা পরিচালিত হয়:
2. প্রসেস প্ল্যান্ট রিঅ্যাক্টরের প্রধান প্রকারভেদ
শিল্প প্রসেস প্ল্যান্টগুলি রিঅ্যাকশন কেমিস্ট্রি, উৎপাদন স্কেল এবং প্রসেস অর্থনীতির সাথে মেলে এমন রিঅ্যাক্টর কনফিগারেশন স্থাপন করে। তিনটি কনফিগারেশন কেমিক্যাল ম্যানুফ্যাকচারিং-এ প্রভাবশালী ডিজাইনগুলির প্রতিনিধিত্ব করে:
প্রসেস প্ল্যান্ট রিঅ্যাক্টর প্রকারভেদ তুলনা ম্যাট্রিক্স
রিঅ্যাক্টর প্রকার |
মিক্সিং মডেল |
হিট ট্রান্সফার (U) |
ক্ষমতা পরিসীমা |
CSTR |
ব্যাকমিক্সড (Pe < 1) |
300-1,000 W/m²K (জ্যাকেট/কয়েল) |
প্রতি ভেসেল 1-50 m³ |
PFR / টিউবুলার |
প্লাগ ফ্লো (Pe > 50) |
800-1,500 W/m²K (শেল-টিউব) |
প্রতি টিউব বান্ডিল 0.1-10 m³ |
প্যাকড বেড |
ΔP সহ প্লাগ ফ্লো (এরগান) |
100-400 W/m²K (বেড-ওয়াল) |
1-500 m³ অনুঘটক ভলিউম |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন: ড্যামকোহলার নম্বর কী এবং এটি কীভাবে রিঅ্যাক্টর নির্বাচনকে গাইড করে?
উত্তর: ড্যামকোহলার নম্বর Da = k·τ হল রিঅ্যাকশন রেট (রেট কনস্ট্যান্ট k দ্বারা চিহ্নিত) এবং কনভেক্টিভ ফ্লো রেট (রেসিডেন্স টাইম τ দ্বারা চিহ্নিত) এর অনুপাত। Da > 1 এর জন্য, রিঅ্যাকশন ফ্লুইড রেসিডেন্স টাইমের চেয়ে দ্রুত—সম্পূর্ণ রূপান্তর একটি PFR বা ব্যাচ রিঅ্যাক্টরে অর্জন করা যেতে পারে। Da < 0.1 এর জন্য, রিঅ্যাকশন মিক্সিং-এর তুলনায় ধীর—ইউনিফর্ম কনসেন্ট্রেশন সহ একটি CSTR উপযুক্ত। মধ্যবর্তী Da (0.1-1) এর জন্য, পছন্দ সিলেক্টিভিটি প্রয়োজনীয়তার উপর নির্ভর করে: CSTR গুলি ইউনিফর্ম শর্ত সরবরাহ করে (তাপমাত্রা-সংবেদনশীল সিলেক্টিভিটির জন্য ভাল), যখন PFR গুলি সংকীর্ণ রেসিডেন্স টাইম ডিস্ট্রিবিউশন সরবরাহ করে (ধারাবাহিক রিঅ্যাকশনগুলির জন্য ভাল যেখানে মধ্যবর্তী পণ্য কাঙ্ক্ষিত)।
প্রশ্ন: নিরাপত্তা এবং অপ্টিমাইজেশনের জন্য একটি DCS কীভাবে একটি প্রসেস প্ল্যান্ট রিঅ্যাক্টরের সাথে একীভূত হয়?
উত্তর: DCS তিনটি স্তরে একীভূত হয়: (1) বেসিক রেগুলেটরি কন্ট্রোল—PID লুপগুলি সেটপয়েন্টে তাপমাত্রা, চাপ, স্তর এবং ফ্লো বজায় রাখে (স্ক্যান রেট 1-10 Hz, লুপ এক্সিকিউশন 100-500 ms); (2) সেফটি ইন্সট্রুমেন্টেড সিস্টেম (SIS)—প্রসেস ভেরিয়েবলগুলি সেফটি লিমিট অতিক্রম করলে শাটডাউন, জরুরি কুলিং বা ডিপ্রেসারাইজেশন শুরু করার জন্য IEC 61511 প্রতি স্বাধীন লজিক সলভার (SIL 1-3 রেট করা, প্রতিক্রিয়া সময় 1-5 সেকেন্ড); (3) অ্যাডভান্সড প্রসেস কন্ট্রোল (APC)—মডেল প্রেডিক্টিভ কন্ট্রোল (MPC) মাল্টি-ভেরিয়েবল ইন্টারঅ্যাকশন অপ্টিমাইজ করে (যেমন, ইল্ড বনাম সিলেক্টিভিটি বনাম ইউটিলিটি খরচ) প্রথম-নীতি বা অভিজ্ঞতামূলক মডেল ব্যবহার করে। PAT (অনলাইন অ্যানালাইজার) APC-তে রিয়েল-টাইম কম্পোজিশন ডেটা ফিড করে, যা ফিড-ফরোয়ার্ড কন্ট্রোল সক্ষম করে যা পণ্যের গুণমানকে প্রভাবিত করার আগেই ডিস্টার্বেন্সগুলি অনুমান করে।
প্রশ্ন: স্টোসেল ক্রিটিক্যালিটি ক্লাসিফিকেশন কী এবং রিঅ্যাক্টর থার্মাল সেফটির জন্য এটি কেন গুরুত্বপূর্ণ?
উত্তর: স্টোসেল ক্লাসিফিকেশন (ফ্রান্সিস স্টোসেল, সিবা-গাইগি-তে বিকশিত) এক্সোথার্মিক রিঅ্যাকশনগুলির থার্মাল হ্যাজার্ডকে নিম্নলিখিতগুলির উপর ভিত্তি করে শ্রেণীবদ্ধ করে: ΔTad (তাপ অপসারণ ছাড়াই সমস্ত রিঅ্যাক্ট্যান্ট বিক্রিয়া করলে অ্যাডিয়াব্যাটিক তাপমাত্রা বৃদ্ধি), MTSR (সিন্থেসিস রিঅ্যাকশনের সর্বোচ্চ তাপমাত্রা—সমস্ত সঞ্চিত রিঅ্যাক্ট্যান্ট অ্যাডিয়াব্যাটিকভাবে বিক্রিয়া করলে যে তাপমাত্রা পৌঁছায়), এবং যে তাপমাত্রায় ডিকম্পোজিশন রিঅ্যাকশন শুরু হয়। ক্লাস 1: ΔTad < 50°C, ডিকম্পোজিশন শুরু হওয়ার নিচে MTSR—সাধারণ কুলিং সহ নিরাপদ। ক্লাস 2: 50 < ΔTad < 200°C, MTSR ডিকম্পোজিশনের কাছাকাছি—জরুরি কুলিং প্রয়োজন। ক্লাস 3: MTSR ডিকম্পোজিশন শুরু হওয়ার অতিক্রম করে—DIERS অনুসারে কুইঞ্চ, ইনহিবিটর ইনজেকশন বা জরুরি রিলিফ প্রয়োজন। ক্লাস 4-5: ডিকম্পোজিশন দ্রুত এবং স্ব-ত্বরান্বিত—অন্তর্নিহিতভাবে নিরাপদ ডিজাইন প্রয়োজন (কম ব্যাচ আকার, অবিচ্ছিন্ন প্রবাহ)।
প্রশ্ন: ক্যাটালিটিক প্রক্রিয়াগুলির জন্য একটি ফিক্সড-বেড এবং একটি ফ্লুইডাইজড-বেড রিঅ্যাক্টরের মধ্যে পছন্দ কী নির্ধারণ করে?
উত্তর: ফিক্সড-বেড রিঅ্যাক্টরগুলি সহজ (কোন অনুঘটক এন্ট্রেনমেন্ট নেই, কম অনুঘটক অ্যাট্রিশন, রেডিয়াল ফ্লো ডিজাইনে কম চাপ ড্রপ) তবে নিম্নলিখিতগুলির দ্বারা ভোগে: এক্সোথার্মিক রিঅ্যাকশনগুলিতে তাপমাত্রা হট স্পট (গড় থেকে 50°C পর্যন্ত), অনুঘটক পুনর্জন্মের অসুবিধা (শাটডাউন প্রয়োজন), এবং হিট ট্রান্সফার সীমাবদ্ধতা (U = 100-400 W/m²K)। ফ্লুইডাইজড-বেড রিঅ্যাক্টরগুলি প্রায় আইসোথার্মাল অপারেশন অর্জন করে (হট স্পট < 5°C), অনলাইন অনুঘটক পুনর্জন্মের অনুমতি দেয় (CCR—কন্টিনিউয়াস ক্যাটালিস্ট রিজেনারেশন), এবং চমৎকার হিট ট্রান্সফার (U = 500-2,000 W/m²K) আছে তবে এর জন্য প্রয়োজন: 20-150 μm (ফ্লুইডাইজেশনের জন্য) অনুঘটক কণার আকার, প্রতি ইউনিট উচ্চতর চাপ ড্রপ (0.5-1.0 বার), এবং অনুঘটক অ্যাট্রিশন পরিচালনা করে (0.1-1%/দিন প্রতিস্থাপন)। ফ্লুইডাইজড বেডগুলি পছন্দ করা হয়: FCC (ফ্লুইড ক্যাটালিটিক ক্র্যাকিং), MTO (মিথানল-টু-ওলেফিনস), এবং এক্সোথার্মিক ইকুইলিব্রিয়াম-সীমিত রিঅ্যাকশনগুলির জন্য।
