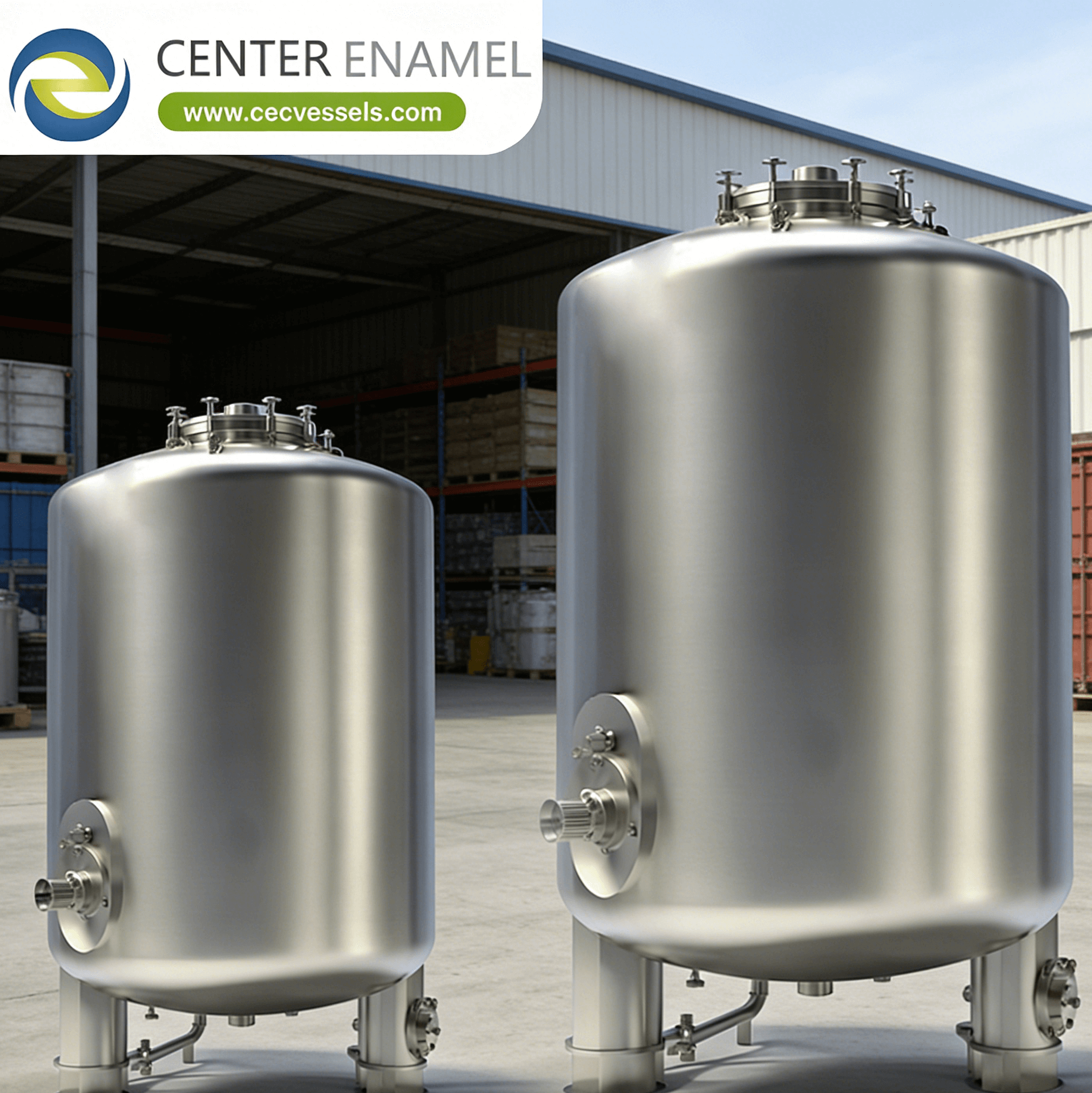

চাপ পাত্র সমাধান কি? প্রকৌশল, একীকরণ এবং অ্যাপ্লিকেশন
মূল প্রশ্নের উত্তর: চাপ পাত্র সমাধান কি, এবং এটি কীভাবে একটি একক পাত্রের বাইরে সম্পূর্ণ প্রকৌশলী সিস্টেম এবং জীবনচক্র সমর্থনকে অন্তর্ভুক্ত করে? একটি চাপ পাত্র সমাধান হল একটি সমন্বিত প্রকৌশল প্যাকেজ যা একটি সম্পূর্ণ কার্যকরী চাপ-রেটযুক্ত প্রক্রিয়া সিস্টেম সরবরাহ করে—কেবলমাত্র ASME-কোডেড পাত্র নয়, প্রক্রিয়া নকশা (PFD, P&ID, 100+ বিচ্যুতি নোড সহ HAZOP পর্যালোচনা), উত্পাদন (সম্পূর্ণ উপাদান ট্রেসেবিলিটি সহ ASME U-Stamp), সহায়ক সিস্টেম (যন্ত্রপাতি, পাইপিং, ভালভ, পাম্প, হিট এক্সচেঞ্জার), মডুলার স্কিড সমাবেশ (ক্ষেত্র ইনস্টলেশন 40-60% হ্রাস করে), টার্নকি কমিশন (ISA-TR84 প্রতি IQ/OQ/PQ), এবং জীবনচক্র সমর্থন (স্পেয়ার পার্টস, পরিদর্শন, RBI প্রোগ্রাম)। EPC বা EPCM মডেলের মাধ্যমে 6-18 মাসের সময়সীমা এবং 95-98% ডিজাইন থ্রুপুটের কর্মক্ষমতা গ্যারান্টি সহ সরবরাহ করা হয়, সমাধান পদ্ধতি পুরো সম্পদ জীবনচক্র জুড়ে একক-উৎস জবাবদিহিতা নিশ্চিত করে।
একটি চাপ পাত্র সমাধান একাধিক প্রকৌশল শৃঙ্খলা—প্রক্রিয়া, যান্ত্রিক, বৈদ্যুতিক, যন্ত্রানুষঙ্গ, এবং কাঠামোগত—একটি সমন্বিত সরবরাহে একীভূত করে। তিনটি নীতি সফল সমাধান একীকরণ নিয়ন্ত্রণ করে:
· **প্রক্রিয়া নকশা এবং নিরাপত্তা একীকরণ (HAZOP/SIL):** সমাধানটি প্রক্রিয়া নকশা দিয়ে শুরু হয়: PFD (প্রক্রিয়া প্রবাহ চিত্র) ভর ভারসাম্য এবং তাপ ভারসাম্য সংজ্ঞায়িত করে, তারপরে P&ID (পাইপিং এবং যন্ত্রানুষঙ্গ চিত্র) সমস্ত সরঞ্জাম, পাইপিং, ভালভ, যন্ত্র এবং নিয়ন্ত্রণ যুক্তি বিশদভাবে বর্ণনা করে। একটি *HAZOP (বিপদ এবং পরিচালনাযোগ্যতা অধ্যয়ন)* নির্দেশিকা শব্দ ব্যবহার করে 100+ বিচ্যুতি নোড (যেমন, 'বেশি প্রবাহ', 'কম তাপমাত্রা', 'বিপরীত প্রবাহ') পদ্ধতিগতভাবে পর্যালোচনা করে বিশ্বাসযোগ্য বিপদগুলি সনাক্ত করতে। চিহ্নিত বিপদগুলির জন্য যন্ত্রানুষঙ্গ সুরক্ষা প্রয়োজন হলে *LOPA (সুরক্ষা বিশ্লেষণ স্তর)* এর মাধ্যমে পরিমাণগতভাবে মূল্যায়ন করা হয়, এবং *সুরক্ষা অখণ্ডতা স্তর (SIL)* IEC 61511 অনুসারে নির্ধারিত হয়: SIL 1 (ঝুঁকি হ্রাস 10-100×), SIL 2 (100-1,000×), বা SIL 3 (1,000-10,000×)। পাত্রের চাপ মুক্তি ব্যবস্থা (API 520/521 প্রতি PSV/PRV) সবচেয়ে খারাপ-পরিস্থিতি মুক্তি দৃশ্যের জন্য আকারযুক্ত, সেটপয়েন্ট MAWP এর সমান বা তার কম।
· **মডুলার স্কিড সমাবেশ এবং প্রাক-কমিশনিং:** যেখানে সাইটের অবস্থা অনুমতি দেয়, সমাধানটি একটি মডুলার স্কিড প্যাকেজ হিসাবে সরবরাহ করা হয়: পাত্র(গুলি), পাইপিং, যন্ত্র, ভালভ, এবং কাঠামোগত ইস্পাত একটি নিয়ন্ত্রিত দোকান পরিবেশে একটি সাধারণ বেস ফ্রেমে পূর্ব-একত্রিত। এই পদ্ধতিটি ক্ষেত্র শ্রম (সবচেয়ে ব্যয়বহুল এবং কম নিয়ন্ত্রণযোগ্য পর্যায়) 40-60% হ্রাস করে, কারণ দোকান উত্পাদন স্বয়ংক্রিয় ঢালাই, নিয়ন্ত্রিত NDE, এবং জলবায়ু-স্বাধীন অগ্রগতি সক্ষম করে। প্রাক-কমিশনিং কার্যক্রম (হাইড্রোটেশট, লুপ চেক, যন্ত্র ক্রমাঙ্কন, ফাংশন টেস্টিং) দোকানে সম্পন্ন হয়, তাই ক্ষেত্র সুযোগ ভিত্তি স্থাপন, ইউটিলিটি সংযোগ, এবং টাই-ইন ঢালাইয়ের মধ্যে সীমাবদ্ধ। 30-40 টন ওজন এবং 3.5×12 মিটার মাত্রা পর্যন্ত *মডুলার স্কিড প্যাকেজ* সড়ক পরিবহনযোগ্য, বৃহত্তর মডিউলগুলির জন্য SPMT পরিবহন বা মডুলার বার্জ সরবরাহ প্রয়োজন।
· **টার্নকি কমিশন এবং কর্মক্ষমতা গ্যারান্টি:** কমিশন একটি কাঠামোগত ক্রম অনুসরণ করে: ইনস্টলেশন যোগ্যতা (IQ) যাচাই করে যে ইনস্টল করা সরঞ্জাম P&ID এবং আইসোমেট্রিক অঙ্কনের সাথে মেলে; অপারেশন যোগ্যতা (OQ) লোড-বিহীন বা জল-পরীক্ষার পরিস্থিতিতে পৃথক লুপ এবং সিস্টেম পরীক্ষা করে; পারফরম্যান্স কোয়ালিফিকেশন (PQ) প্রকৃত প্রক্রিয়া তরল সহ ডিজাইন শর্তে সিস্টেম চালায়, যাচাই করে যে থ্রুপুট, পণ্যের গুণমান এবং ইউটিলিটি ব্যবহার কর্মক্ষমতা গ্যারান্টি পূরণ করে। ISA-TR84.00.07 সুরক্ষা যন্ত্রানুষঙ্গ সিস্টেম কমিশনের জন্য কাঠামো সরবরাহ করে। 95-98% ডিজাইন থ্রুপুটের একটি *কর্মক্ষমতা গ্যারান্টি* (ইউটিলিটি ব্যবহার এবং পণ্যের স্পেসিফিকেশনের উপর সংজ্ঞায়িত গ্রহণযোগ্যতার মার্জিন সহ) সমাধান প্রদানকারীর উপর ডিজাইন এবং উত্পাদন ঝুঁকি রাখে, ন্যূনতম-কোড সম্মতির পরিবর্তে শক্তিশালী প্রকৌশল এবং মানের উত্পাদনকে উৎসাহিত করে।
চাপ পাত্র সমাধানগুলি এমন মডেলগুলির মাধ্যমে সরবরাহ করা হয় যা সুযোগ বরাদ্দ, ঝুঁকি স্থানান্তর এবং ক্লায়েন্ট অংশগ্রহণে ভিন্ন। তিনটি মডেল বাণিজ্যিক সরবরাহ পদ্ধতির বর্ণালী উপস্থাপন করে:
· **EPC (প্রকৌশলী-সংগ্রহ-নির্মাণ) টার্নকি সরবরাহ:** এই মডেলে, সমাধান প্রদানকারী প্রকৌশল নকশা, সরঞ্জাম সংগ্রহ, নির্মাণ এবং কমিশনের জন্য সম্পূর্ণ দায়িত্ব গ্রহণ করে। ক্লায়েন্ট প্রক্রিয়া প্রযুক্তি প্যাকেজ (লাইসেন্সদাতা ডেটা) বা কর্মক্ষমতা স্পেসিফিকেশন সরবরাহ করে, এবং EPC ঠিকাদার একটি টার্নকি, চালনার জন্য প্রস্তুত সুবিধা সরবরাহ করে। 12-18 মাসের EPC সরবরাহ সময়সীমা (একটি সম্পূর্ণ প্রক্রিয়া ইউনিটের জন্য) বা 6-12 মাস (একটি মডুলার প্যাকেজের জন্য) একটি 6 মাসের প্রকৌশল পর্যায়, 4-8 মাসের সংগ্রহ, এবং 4-6 মাসের নির্মাণ/কমিশন অন্তর্ভুক্ত করে। কর্মক্ষমতা গ্যারান্টি সাধারণত থ্রুপুট (95-98%), পণ্যের গুণমান (স্পেক সম্মতি), এবং ইউটিলিটি ব্যবহার (±5% ডিজাইন) কভার করে। এই মডেলটি প্রদানকারীর কাছে সর্বাধিক ঝুঁকি স্থানান্তর করে তবে ক্লায়েন্টকে একক-উৎস জবাবদিহিতা এবং নির্দিষ্ট-মূল্য নিশ্চয়তা প্রদান করে।
· **EPCM (প্রকৌশলী-সংগ্রহ-নির্মাণ-ব্যবস্থাপনা) সরবরাহ:** এই মডেলে, সমাধান প্রদানকারী প্রকৌশল এবং সংগ্রহ পরিষেবা সরবরাহ করে এবং নির্মাণ পরিচালনা করে (সাবকন্ট্রাক্টর বা ক্লায়েন্টের নিজস্ব বাহিনী দ্বারা সম্পাদিত)। এই মডেলটি পছন্দ করা হয় যখন ক্লায়েন্ট নির্মাণের উপর সরাসরি নিয়ন্ত্রণ চায় (যেমন, স্থানীয় শ্রম বা বিদ্যমান রক্ষণাবেক্ষণ ক্রু ব্যবহার করার জন্য) বা যখন প্রকল্পটি একটি একক ঠিকাদারের জন্য খুব বড় হয়। EPCM প্রদানকারীর গ্যারান্টি প্রকৌশল সঠিকতা এবং সংগ্রহ মানের মধ্যে সীমাবদ্ধ, সামগ্রিক সুবিধা কর্মক্ষমতার জন্য নয়। এই মডেলটি প্রদানকারীর ঝুঁকি এবং ফি হ্রাস করে (সাধারণত EPC এর জন্য 15-25% বনাম প্রকৌশল খরচের 8-15%), এবং বড় শোধনাগার এবং পেট্রোকেমিক্যাল প্রকল্পগুলিতে সাধারণ যেখানে একাধিক প্রক্রিয়া ইউনিট বিভিন্ন ঠিকাদার দ্বারা একটি সাধারণ EPCM পরিচালকের অধীনে নির্মিত হয়।
· **মডুলার স্কিড প্যাকেজ সরবরাহ:** এই মডেলটি একটি পূর্ব-প্রকৌশলী, দোকান-নির্মিত মডুলার ইউনিট সরবরাহ করে যাতে একটি সাধারণ স্কিড বেসে এক বা একাধিক চাপ পাত্র সংশ্লিষ্ট পাইপিং, যন্ত্র এবং নিয়ন্ত্রণ সহ থাকে। প্রমিত স্কিড ডিজাইন (যেমন, গ্যাস ডিহাইড্রেশন প্যাকেজ, রাসায়নিক ইনজেকশন স্কিড, সেপারেটর স্কিড) প্রকৌশল খরচ এবং 3-6 মাসের ডেলিভারি সময় হ্রাস করে। 5-40 টন ওজনের স্কিড সড়ক পরিবহনযোগ্য; ক্ষেত্র সুযোগ ভিত্তি স্থাপন, ইউটিলিটি টাই-ইন, এবং লুপ চেকের মধ্যে সীমাবদ্ধ। এই মডেলটি দূরবর্তী অবস্থান, অফশোর প্ল্যাটফর্ম, বা ব্রাউনফিল্ড সম্প্রসারণের জন্য পছন্দ করা হয় যেখানে ক্ষেত্র শ্রম ব্যয়বহুল বা সীমাবদ্ধ। মডুলার পদ্ধতি সমান্তরালভাবে অতিরিক্ত স্কিড ইউনিট যোগ করে ভবিষ্যতের পুনঃস্থাপন বা ক্ষমতা সম্প্রসারণ সক্ষম করে।
|
সরবরাহ মডেল |
পরিধি ও ঝুঁকি স্থানান্তর |
সময়সীমা |
গ্যারান্টি স্তর |
|
EPC টার্নকি |
সম্পূর্ণ পরিধি: নকশা+সংগ্রহ+নির্মাণ+কমিশন |
12-18 মাস |
থ্রুপুট 95-98%, গুণমান স্পেক |
|
EPCM |
প্রকৌশল+সংগ্রহ; নির্মাণ পরিচালনা |
12-24 মাস |
প্রকৌশল সঠিকতা কেবল |
|
মডুলার স্কিড |
পূর্ব-প্রকৌশলী দোকান-নির্মিত প্যাকেজ |
3-6 মাস |
ডেটাশিট প্রতি সরঞ্জাম কর্মক্ষমতা |
প্রশ্ন: একটি চাপ পাত্র এবং একটি চাপ পাত্র সমাধানের মধ্যে পার্থক্য কি?
উত্তর: একটি চাপ পাত্র হল ASME-কোডেড সরঞ্জামের একটি একক অংশ—চাপ ধারণ করার জন্য ডিজাইন এবং উত্পাদিত একটি ইস্পাত ট্যাঙ্ক। একটি চাপ পাত্র সমাধান হল সম্পূর্ণ প্রকৌশলী সিস্টেম যা পাত্রটিকে কার্যকরী করে তোলে: পাত্রটি নিজেই প্রক্রিয়া নকশা (PFD/P&ID), সহায়ক সরঞ্জাম (পাম্প, হিট এক্সচেঞ্জার, যন্ত্রানুষঙ্গ), পাইপিং এবং ভালভ, নিয়ন্ত্রণ ব্যবস্থা (নিরাপত্তা যুক্তি সহ DCS/PLC), কাঠামোগত সমর্থন, মডুলার স্কিড সমাবেশ, ক্ষেত্র ইনস্টলেশন, কমিশন (IQ/OQ/PQ), এবং জীবনচক্র সমর্থন (স্পেয়ার পার্টস, পরিদর্শন, RBI প্রোগ্রাম)। সমাধান প্রদানকারী পৃথক পাত্রের কোড সম্মতির চেয়ে সমন্বিত সিস্টেমের কর্মক্ষমতার জন্য জবাবদিহিতা গ্রহণ করে।
প্রশ্ন: একটি HAZOP অধ্যয়ন কি কভার করে এবং এটি চাপ পাত্র সমাধান নকশার সাথে কীভাবে একীভূত হয়?
উত্তর: একটি HAZOP (বিপদ এবং পরিচালনাযোগ্যতা অধ্যয়ন) নির্দেশিকা শব্দ (কোন প্রবাহ নেই, বেশি প্রবাহ, বিপরীত প্রবাহ, বেশি তাপমাত্রা, কম চাপ, ইত্যাদি) ব্যবহার করে প্রতিটি P&ID বিচ্যুতি নোড (একটি সম্পূর্ণ প্রক্রিয়া ইউনিটের জন্য সাধারণত 100+ নোড) পদ্ধতিগতভাবে পর্যালোচনা করে বিশ্বাসযোগ্য বিপদ এবং পরিচালনাযোগ্যতা সমস্যাগুলি সনাক্ত করতে। প্রতিটি চিহ্নিত বিপদ LOPA (সুরক্ষা বিশ্লেষণ স্তর) এর মাধ্যমে মূল্যায়ন করা হয়, এবং IEC 61511 অনুসারে যন্ত্রানুষঙ্গ সুরক্ষা ফাংশনগুলির জন্য সুরক্ষা অখণ্ডতা স্তর (SIL) নির্ধারিত হয়। HAZOP আউটপুট সরাসরি পাত্র নকশায় ফিড করে: PSV আকার (সবচেয়ে খারাপ-পরিস্থিতি মুক্তি দৃশ্য), যন্ত্রানুষঙ্গ স্পেসিফিকেশন (SIL-রেটেড ট্রান্সমিটার এবং শাটডাউন ভালভ), এবং অ্যালার্ম ব্যবস্থাপনা (যুক্তিসঙ্গত অগ্রাধিকার এবং প্রতিক্রিয়া সময়)। একটি সম্পূর্ণ HAZOP এর জন্য সাধারণত মাল্টিডিসিপ্লিনারি অংশগ্রহণের সাথে 5-15 পূর্ণ-দিনের কর্মশালার প্রয়োজন হয়।
প্রশ্ন: মডুলার স্কিড সরবরাহ কীভাবে প্রকল্পের ঝুঁকি এবং সময়সীমা হ্রাস করে?
উত্তর: মডুলার স্কিড সরবরাহ 40-60% ক্ষেত্র শ্রমকে একটি নিয়ন্ত্রিত দোকান পরিবেশে স্থানান্তরিত করে, যেখানে স্বয়ংক্রিয় ঢালাই, সম্পূর্ণ NDE কভারেজ, এবং জলবায়ু-স্বাধীন অগ্রগতি নির্মাণ ঝুঁকি (বিলম্ব, পুনরায় কাজ, নিরাপত্তা ঘটনা) হ্রাস করে। প্রাক-কমিশনিং (হাইড্রোটেশট, লুপ চেক, যন্ত্র ক্রমাঙ্কন) দোকানে সম্পন্ন হয়, তাই ক্ষেত্র সুযোগ ভিত্তি স্থাপন, ইউটিলিটি সংযোগ, এবং টাই-ইন ঢালাইয়ের মধ্যে সীমাবদ্ধ। প্রমিত প্যাকেজগুলির জন্য 3-6 মাসের ডেলিভারি সময়সীমা (বনাম স্টিক-বিল্ট নির্মাণের জন্য 12-18 মাস) অর্জনযোগ্য। মডুলার পদ্ধতি সমান্তরাল স্কিড ইউনিট যোগ করে ভবিষ্যতের পুনঃস্থাপন বা ক্ষমতা সম্প্রসারণ সক্ষম করে, এবং একই সাথে নির্মাণ বিপদের সম্মুখীন কর্মীদের সংখ্যা হ্রাস করে ক্ষেত্র নিরাপত্তা ঘটনা হ্রাস করে।
প্রশ্ন: একটি চাপ পাত্র সমাধান প্রদানকারীর কি কি কর্মক্ষমতা গ্যারান্টি দেওয়া উচিত?
উত্তর: একটি ব্যাপক কর্মক্ষমতা গ্যারান্টি কভার করে: (1) থ্রুপুট: নির্দিষ্ট ফিড শর্তে ডিজাইন রেট করা ক্ষমতার 95-98%; (2) পণ্যের গুণমান: সংজ্ঞায়িত গ্রহণযোগ্যতার মানদণ্ড (যেমন, বিশুদ্ধতা, আর্দ্রতা, কণা আকার) সহ সম্মত স্পেসিফিকেশন পূরণ করা; (3) ইউটিলিটি ব্যবহার: ডিজাইনের ±5% এর মধ্যে (বাষ্প, বিদ্যুৎ, শীতল জল, যন্ত্র বায়ু); (4) নির্ভরযোগ্যতা: প্রথম 12 মাসের অপারেশনের জন্য উপলব্ধতা ফ্যাক্টর ≥ 95% (পরিকল্পিত শাটডাউন বাদ দিয়ে); (5) নির্গমন সম্মতি: প্রযোজ্য পরিবেশগত অনুমতি পূরণ করা। গ্যারান্টিতে সাধারণত যান্ত্রিক সমাপ্তির পরে একটি কর্মক্ষমতা পরীক্ষা সময়কাল (72-168 ঘন্টা) থাকে, অ-সম্মতির জন্য তরলীকৃত ক্ষতিপূরণ (LDs) এবং LDs প্রয়োগের আগে ঘাটতি সংশোধনের জন্য একটি সংশোধন সময়কাল থাকে।
