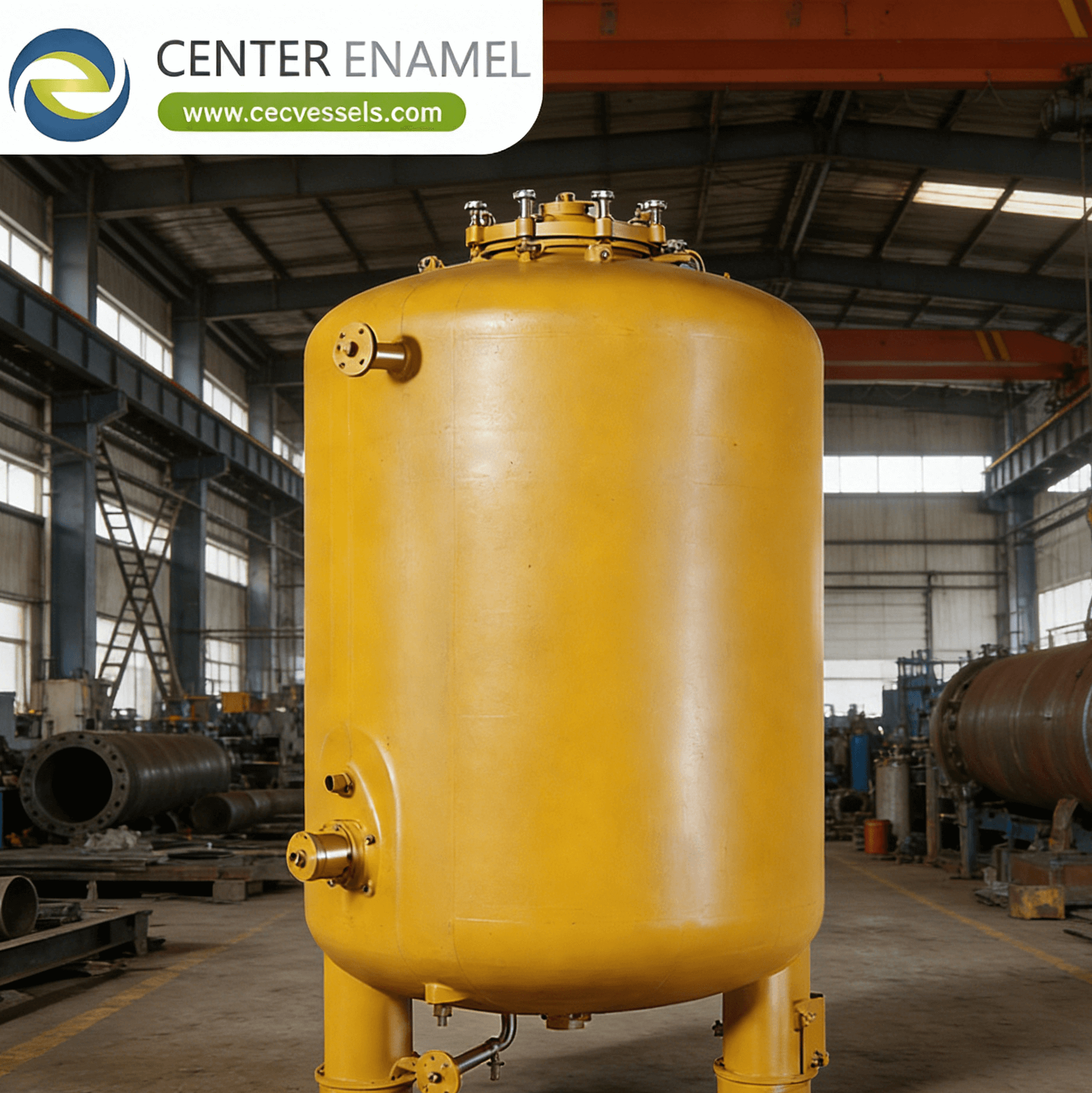

বিশেষ রাসায়নিক চাপ পাত্র কি? উপকরণ, নকশা এবং অ্যাপ্লিকেশন

মূল প্রশ্নের উত্তর: বিশেষ রাসায়নিক চাপ পাত্র কী এবং কোন উপকরণ এবং নকশার বৈশিষ্ট্যগুলি এটিকে স্ট্যান্ডার্ড কার্বন ইস্পাত সরঞ্জাম থেকে আলাদা করে? একটি বিশেষ রাসায়নিক চাপ পাত্র হল একটি ASME সেকশন VIII-কোডেড পাত্র যা আক্রমনাত্মক রাসায়নিক পরিষেবার জন্য প্রকৌশলী করা হয়েছে—হ্যালোজেন, শক্তিশালী অ্যাসিড, পারক্সাইড এবং উচ্চ-বিশুদ্ধতার তরল—স্ট্যান্ডার্ড কার্বন বা স্টেইনলেস স্টিলের বাইরে ক্ষয়-প্রতিরোধী অ্যালয় এবং লাইনিং ব্যবহার করে। উপকরণগুলির মধ্যে রয়েছে হ্যাস্টেলয় সি-২৭৬ (PREN = ৬৫.৩), টাইটানিয়াম গ্র.২/গ্র.৭ (PREN = ২৩.৭-৩৪.৩), ট্যান্টালাম ওভারলে (কার্বন স্টিলের উপর ক্ল্যাড), এবং পিটিএফই বা গ্লাস লাইনিং। ৬% FeCl3 দ্রবণে *ক্রিটিক্যাল পিটিং টেম্পারেচার (CPT)* ৩৫°C (৩১৬L) থেকে >১০০°C (হ্যাস্টেলয় সি-২৭৬) পর্যন্ত বিস্তৃত, যা ক্লোরাইড-যুক্ত প্রক্রিয়া স্রোতের জন্য উপাদান নির্বাচনকে নির্দেশ করে।

১. মূল উপাদান নির্বাচন নীতি

বিশেষ রাসায়নিক পরিষেবার জন্য পাত্রের উপাদানের নির্বাচন ক্ষয়কারী পরিবেশ, তাপমাত্রা, ঘনত্ব এবং একাধিক অ্যালয় পরিবারের মধ্যে খরচ-কর্মক্ষমতা ট্রেড-অফের একটি পদ্ধতিগত মূল্যায়নের অনুসরণ করে।

  • **পিটিং এবং ক্রেভিস ক্ষয় মূল্যায়ন:** ক্লোরাইড-প্ররোচিত পিটিং বিশেষ রাসায়নিক পাত্রে প্রধান ব্যর্থতার মোড। *PREN (পিটিং রেজিস্ট্যান্স ইকুইভ্যালেন্ট নাম্বার)* = %Cr + ৩.৩*%Mo + ১৬*%N প্রতিরোধ ক্ষমতা পরিমাপ করে: ৩১৬L (PREN = ২৩-২৬) ৩৫°C CPT-তে সীমাবদ্ধ; ২২০৫ ডুপ্লেক্স (PREN = ৩৪-৩৮) ৬০-৭০°C পর্যন্ত প্রসারিত হয়; হ্যাস্টেলয় সি-২৭৬ (PREN = ৬৫-৭০) ১০০°C অতিক্রম করে। *ক্রিটিক্যাল ক্রেভিস টেম্পারেচার (CCT)*, সাধারণত CPT থেকে ১৫-২৫°C নিচে, ক্রেভিস-প্রবণ জ্যামিতিগুলিতে (গ্যাসকেট পৃষ্ঠ, বোল্টেড জয়েন্ট) নকশা নিয়ন্ত্রণ করে। ASTM G48 পদ্ধতি C (৬% FeCl3 + ১% HCl) CPT নির্ধারণ করে, যখন পদ্ধতি D স্ট্যান্ডার্ড অ্যালয় তুলনার জন্য CCT নির্ধারণ করে।
  • **টাইটানিয়ামে হাইড্রোজেন গ্রহণ এবং ভঙ্গুরতা:** টাইটানিয়াম পাত্রগুলি (সাধারণ রাসায়নিক পরিষেবার জন্য গ্র.২, প্যালাডিয়াম সংযোজন সহ হ্রাসকারী অ্যাসিডের জন্য গ্র.৭) ৩০০ পিপিএম এইচ-এর উপরে *হাইড্রোজেন গ্রহণ* এর প্রতি সংবেদনশীল, যা হাইড্রাইড অধঃক্ষেপণ এবং ভঙ্গুর ফাটল সৃষ্টি করে। অ্যাসিড পরিষেবাতে এবং সক্রিয় ধাতুগুলির (অ্যালুমিনিয়াম, জিঙ্ক) সাথে গ্যালভানিক সংস্পর্শে ৮০°C-এর উপরে হাইড্রোজেন শোষণ ত্বরান্বিত হয়। নকশার ব্যবস্থাগুলির মধ্যে রয়েছে পরিষেবা তাপমাত্রা ৩০০°C-এর নিচে সীমাবদ্ধ রাখা, অক্সিডাইজিং অবস্থা বজায় রাখা (Fe³⁺ আয়ন বা অক্সিজেন) TiO₂ প্যাসিভ ফিল্ম বজায় রাখার জন্য, এবং বৈদ্যুতিকভাবে টাইটানিয়ামকে কম মহৎ ধাতু থেকে বিচ্ছিন্ন করে ক্যাথোডিক এলাকাগুলি এড়ানো। পর্যায়ক্রমিক হাইড্রোজেন বিশ্লেষণ (প্রতি ২-৫ বছরে) হাইড্রাইড অগ্রগতির নিরীক্ষণ করে।
  • **ক্ল্যাডিং এবং ওভারলে সমাধান:** বড় পাত্রগুলির জন্য যেখানে সলিড অ্যালয় নির্মাণ অত্যন্ত ব্যয়বহুল হবে, *বিস্ফোরণ-বন্ধিত ক্ল্যাড প্লেট* (কার্বন স্টিলের বেসের উপর ৩-১০ মিমি ক্ষয়-প্রতিরোধী অ্যালয়) বা *ওয়েল্ড ওভারলে* (GTAW বা SAW এর মাধ্যমে ২-৬ মিমি জমা) ৭০-৯০% খরচ সাশ্রয় প্রদান করে। ট্যান্টালাম ওভারলে (০.৫-১.০ মিমি) ১৫০°C-এর উপরে ঘনীভূত H₂SO₄ এবং ১০০°C-এর উপরে HCl পরিচালনা করে—এমন পরিবেশ যেখানে হ্যাস্টেলয় সি-২৭৬ও ব্যর্থ হয়। গ্লাস লাইনিং (GFS—গ্লাস-ফিউজড-টু-স্টিল) ০-১৪ এর সম্পূর্ণ pH পরিসরে ২০০°C পর্যন্ত তাপমাত্রায় রাসায়নিক নিষ্ক্রিয়তা প্রদান করে, যেখানে *Ra < ০.৮ µm* পৃষ্ঠ ফিনিশ ফার্মাসিউটিক্যাল এবং ফাইন কেমিক্যাল পরিষেবাতে পণ্যের দূষণ প্রতিরোধ করে।২. বিশেষ রাসায়নিক চাপ পাত্রের প্রধান প্রকারভেদ

বিশেষ রাসায়নিক পাত্রগুলি তাদের দ্বারা পরিচালিত প্রাথমিক ক্ষয়কারী মাধ্যম এবং সংশ্লিষ্ট উপাদান কৌশল দ্বারা শ্রেণীবদ্ধ করা হয়। তিনটি প্রতিনিধি অ্যাপ্লিকেশন উপাদান প্রকৌশলের বর্ণালী চিত্রিত করে:

**হ্যালোজেন এবং হ্যালোজেন অ্যাসিড পরিষেবা পাত্র:**

  •  এই পাত্রগুলি ক্লোরিন গ্যাস (শুষ্ক, < ১৫০°C), ব্রোমিন, হাইড্রোক্লোরিক অ্যাসিড (০-৩৭% ঘনত্ব), এবং হাইড্রোফ্লোরিক অ্যাসিড পরিচালনা করে। ভেজা ক্লোরিন এবং HCl পরিষেবার জন্য, টাইটানিয়াম গ্র.২ (শুষ্ক Cl₂ ১৫০°C পর্যন্ত) বা হ্যাস্টেলয় সি-২৭৬ (ভেজা Cl₂ এবং সমস্ত HCl ঘনত্ব ৭০°C পর্যন্ত) নির্দিষ্ট করা হয়। HF পরিষেবার জন্য, মনল ৪০০ (Ni-Cu অ্যালয়) ১০০°C পর্যন্ত স্ট্যান্ডার্ড; ১০০°C-এর উপরে, কার্বন স্টিল (অ্যানহাইড্রাস HF-তে সীমাবদ্ধ) বা ইনকোনেল ৬২২ ব্যবহার করা হয়। গ্যালভানিক ক্ষয় এড়াতে ওয়েল্ড ফিলার মেটাল অবশ্যই বেস মেটাল রসায়নের সাথে মিলতে হবে এবং *পোস্ট-ওয়েল্ড সলিউশন অ্যানিলিং* ১,০৬০-১,১২০°C তাপমাত্রায় HAZ-এ ক্ষয় প্রতিরোধ ক্ষমতা পুনরুদ্ধার করে।**অক্সিডাইজিং অ্যাসিড এবং পারক্সাইড পরিষেবা পাত্র:**
  • **উচ্চ-বিশুদ্ধ ফার্মাসিউটিক্যাল এবং ফাইন কেমিক্যাল পাত্র:** এই ASME-BPE-সম্মত পাত্রগুলিতে পণ্যের সংস্পর্শে আসা পৃষ্ঠগুলির জন্য ৩১৬L স্টেইনলেস স্টিল (S ≤ ০.০৩৫%, ইলেকট্রোপলিশিংয়ের পরে Ra ≤ ০.৪ µm) বৈশিষ্ট্যযুক্ত, ASME-BPE SF5 (যান্ত্রিকভাবে পালিশ করা) বা SF1 (ইলেকট্রোপলিশড) ফিনিশ স্পেসিফিকেশন সহ। জ্যাকেটেড নির্মাণ (হাফ-পাইপ বা ডিম্পল জ্যাকেট) -২০°C থেকে ২০০°C তাপমাত্রায় তাপমাত্রা নিয়ন্ত্রণ প্রদান করে। জিরো-ডেড-লেগ ভালভ, স্যানিটারি ক্ল্যাম্প ফিটিংস (ASME-BPE JT সিরিজ), এবং ক্লিন-ইন-প্লেস (CIP) স্প্রে বলগুলি ২১ CFR পার্ট ১১ এবং ICH Q7 GMP প্রয়োজনীয়তার অধীনে বৈধতা নিশ্চিত করে। ট্যান্টালাম বা গ্লাস-লাইন্ড সংস্করণগুলি অ্যাসিড-সংবেদনশীল সংশ্লেষণের জন্য ব্যবহৃত হয় যেখানে ৩১৬L ক্ষয় হার ০.১ মিমি/বছর অতিক্রম করে।বিশেষ রাসায়নিক চাপ পাত্রের উপকরণ তুলনা ম্যাট্রিক্সউপকরণPREN / ক্ষয় রেটিংরাসায়নিক প্রতিরোধখরচ গুণক
  • ৩১৬L স্টেইনলেস স্টিলPREN = ২৩-২৬ (CPT ৩৫°C)

পাতলা অ্যাসিড, ক্লোরাইড নেই

১.০* (বেসলাইন)

হ্যাস্টেলয় সি-২৭৬

PREN = ৬৫.৩ (CPT >১০০°C)

HCl, H₂SO₄, Cl₂, ভেজা HCl

৪-৬*

টাইটানিয়াম গ্র.২ / ট্যান্টালাম

PREN = ২৩.৭ / --

অক্সিডাইজিং অ্যাসিড, ঘনীভূত H₂SO₄

৫-৮* / ৮-১২*

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন: ক্রিটিক্যাল পিটিং টেম্পারেচার (CPT) কীভাবে নির্ধারিত হয় এবং উপাদান নির্বাচনের জন্য এটি কীভাবে ব্যবহৃত হয়?

উত্তর: CPT ASTM G48 পদ্ধতি C অনুসারে নির্ধারিত হয়: কুপন নমুনাগুলি ২৪ ঘন্টার জন্য ক্রমবর্ধমান তাপমাত্রায় ২.৫°C বৃদ্ধিতে ৬% FeCl₃ + ১% HCl দ্রবণে নিমজ্জিত করা হয়। CPT হল সর্বনিম্ন তাপমাত্রা যেখানে পিটিং পরিলক্ষিত হয়। নকশার জন্য, ক্লোরাইড-যুক্ত পরিষেবাতে সর্বোচ্চ পরিষেবা তাপমাত্রার চেয়ে কমপক্ষে ১৫-২৫°C উপরে পাত্রের উপাদানের CPT থাকতে হবে (এই মার্জিন ক্রেভিস ক্ষয়কে বিবেচনা করে, যা পিটিংয়ের চেয়ে কম তাপমাত্রায় ঘটে)। উদাহরণস্বরূপ, যদি প্রক্রিয়া স্রোতে ৭০°C তাপমাত্রায় ১,০০০ পিপিএম Cl⁻ থাকে, তবে CPT > ৮৫°C সহ একটি উপাদানের প্রয়োজন হবে—৩১৬L (CPT ৩৫°C) ব্যর্থ হবে, ২২০৫ (CPT ৬০°C) ব্যর্থ হবে, হ্যাস্টেলয় সি-২৭৬ (CPT >১০০°C) উপযুক্ত।

প্রশ্ন: বিস্ফোরণ-বন্ধিত ক্ল্যাড প্লেট কী এবং এটি কখন বিশেষ রাসায়নিক পাত্রের জন্য ব্যবহৃত হয়?

উত্তর: বিস্ফোরণ বন্ধন একটি ক্ষয়-প্রতিরোধী অ্যালয় (CRA) স্তর (৩-১০ মিমি) একটি কার্বন বা নিম্ন-অ্যালয় ইস্পাত বেস প্লেটে চরম চাপের অধীনে স্থাপন করার জন্য নিয়ন্ত্রিত বিস্ফোরক চার্জ ব্যবহার করে, একটি মেটালার্জিক্যাল বন্ড তৈরি করে কোনও হিট-এফেক্টেড জোন ছাড়াই। ক্ল্যাড প্লেট কার্বন স্টিল সাবস্ট্রেটের খরচে CRA-এর ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে, বড় পাত্রগুলির জন্য সলিড CRA নির্মাণের চেয়ে ৭০-৯০% সাশ্রয় প্রদান করে। এটি ব্যবহার করা হয় যখন প্রাচীরের পুরুত্ব ২৫-৩০ মিমি অতিক্রম করে এবং CRA-এর খরচ (হ্যাস্টেলয়, ইনকোনেল, টাইটানিয়াম) সলিড নির্মাণকে অলাভজনক করে তুলবে। ওয়েল্ড ওভারলে (GTAW এর মাধ্যমে CRA জমা করা) ছোট পৃষ্ঠতল বা মেরামতের কাজের জন্য একটি বিকল্প।

প্রশ্ন: কেন হাইড্রোজেন গ্রহণ বিশেষ রাসায়নিক পাত্রে টাইটানিয়ামের পরিষেবা তাপমাত্রা সীমিত করে?

উত্তর: টাইটানিয়াম হ্রাসকারী অ্যাসিড পরিবেশে হাইড্রোজেনকে আগ্রাসীভাবে শোষণ করে, বিশেষ করে ৮০°C-এর উপরে এবং সক্রিয় ধাতুগুলির সাথে গ্যালভানিক সংস্পর্শে। ৩০০-৫০০ পিপিএম হাইড্রোজেন উপাদানের উপরে, ভঙ্গুর টাইটানিয়াম হাইড্রাইড (TiH₂) শস্য সীমানায় অধঃক্ষিপ্ত হয়, যা একটি নমনীয়-থেকে-ভঙ্গুর রূপান্তর এবং সম্ভাব্য বিপর্যয়মূলক ফাটল সৃষ্টি করে। প্যাসিভ TiO₂ ফিল্ম সাধারণত হাইড্রোজেন প্রবেশ সীমিত করে, কিন্তু ডিঅারেটেড বা হ্রাসকারী অবস্থায় (কোনও অক্সিজেন বা Fe³⁺ আয়ন নেই), ফিল্মটি ভেঙে যায়। নকশার ব্যবস্থাগুলির মধ্যে রয়েছে তাপমাত্রা সীমিত করা, অক্সিডাইজিং অবস্থা বজায় রাখা (FeCl₃ বা CuSO₄ যোগ করা), টাইটানিয়ামকে অ্যালুমিনিয়াম এবং জিঙ্ক থেকে বিচ্ছিন্ন করা, এবং পর্যায়ক্রমিক হাইড্রোজেন কন্টেন্ট মনিটরিং (ASTM E1447) প্রতি ২-৫ বছরে।

প্রশ্ন: ফার্মাসিউটিক্যাল চাপ পাত্রে কোন ASME-BPE ফিনিশ শ্রেণী প্রযোজ্য?

উত্তর: ASME-BPE পৃষ্ঠ ফিনিশগুলিকে SF1 (ইলেকট্রোপলিশড, Ra ≤ ০.৪ µm, ফার্মাসিউটিক্যাল-গ্রেড), SF2 (ইলেকট্রোপলিশড, Ra ≤ ০.৬ µm), SF3 (যান্ত্রিকভাবে পালিশ করা, Ra ≤ ০.৪ µm), SF4 (যান্ত্রিকভাবে পালিশ করা, Ra ≤ ০.৬ µm), এবং SF5 (যান্ত্রিকভাবে পালিশ করা, Ra ≤ ০.৮ µm, শিল্প-গ্রেড) হিসাবে সংজ্ঞায়িত করে। SF1 বা SF2 জীবাণুমুক্ত প্রক্রিয়াকরণে পণ্যের সংস্পর্শে আসা পৃষ্ঠগুলির জন্য প্রয়োজন; SF4 বা SF5 অ-জীবাণুমুক্ত যোগাযোগ পৃষ্ঠগুলির জন্য গ্রহণযোগ্য। Ra মান একাধিক অবস্থানে প্রোফাইলোমিটার পরিমাপের সাথে যাচাই করা হয়, এবং ইলেকট্রোপলিশিং ২৫-৪০ µm উপাদান অপসারণ করে মাইক্রো-ক্রেভিসগুলি দূর করার জন্য যা দূষক ধারণ করতে পারে বা পণ্যের অবক্ষয় ঘটাতে পারে।
