একটি সূক্ষ্ম রাসায়নিক চাপের পাত্রে কী?

পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Center Enamel
সাক্ষ্যদান: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: 2000
ডেলিভারি সময়: 2 মাস
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 200 সেট / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

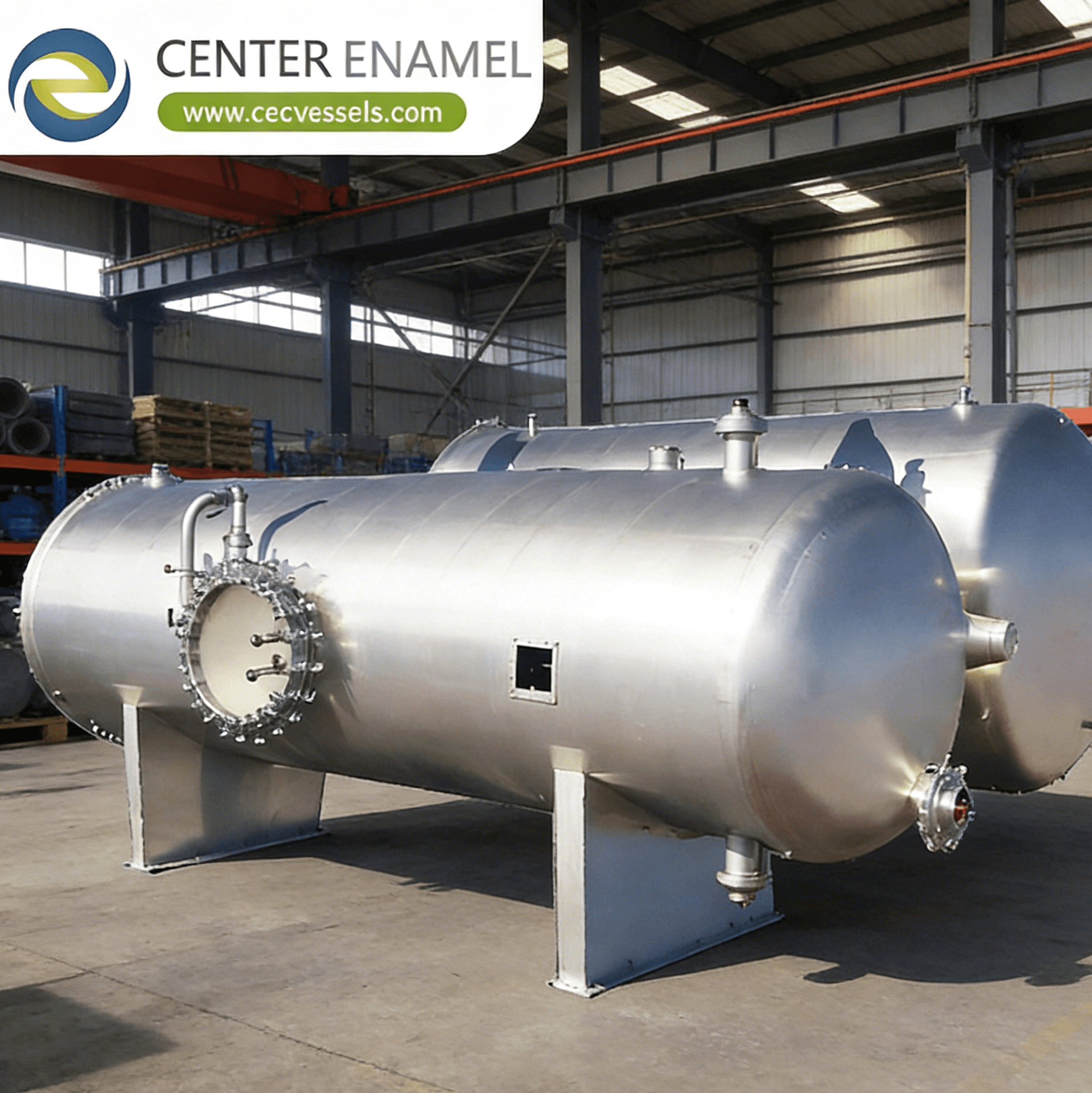

ফাইন কেমিক্যাল প্রেসার ভেসেল কী? ডিজাইন, নীতি ও প্রয়োগ

মূল প্রশ্নের উত্তর: ফাইন কেমিক্যাল প্রেসার ভেসেল কী এবং এটি ফার্মাসিউটিক্যাল ও বিশেষ রাসায়নিক উৎপাদনে নমনীয়, উচ্চ-মূল্যের ব্যাচ উৎপাদনকে কীভাবে সমর্থন করে? একটি ফাইন কেমিক্যাল প্রেসার ভেসেল হল একটি ASME সেকশন VIII-কোডেড বহুমুখী ব্যাচ রিঅ্যাক্টর যা উচ্চ-মূল্যের ফার্মাসিউটিক্যাল ইন্টারমিডিয়েট, এগ্রোকেমিক্যালস এবং বিশেষ রাসায়নিকের ক্যাম্পেইন-ভিত্তিক উৎপাদনের জন্য ডিজাইন করা হয়েছে। গ্লাস-ফিউজড-টু-স্টিল (GFS) লাইনিং (Ra < 0.8 µm) বা ইলেকট্রোপলিশড 316L পৃষ্ঠতল বৈশিষ্ট্যযুক্ত, এই ভেসেলগুলি 50 থেকে 10,000 লিটার আয়তন 0.1-6 MPa ডিজাইন চাপ এবং -20°C থেকে 200°C তাপমাত্রায় পরিচালনা করে। ICH Q7 GMP সম্মতি 2-4 ঘন্টার মধ্যে পণ্য পরিবর্তন অর্জনের জন্য বৈধ ক্লিন-ইন-প্লেস (CIP) সিস্টেমের প্রয়োজন, যেখানে এক্সট্র্যাক্টেবলস এবং লিচেবলস পরীক্ষা ক্যাম্পেইনগুলির মধ্যে কোনও ক্রস-দূষণ নিশ্চিত করে।

1. বহুমুখী ফাইন কেমিক্যাল ভেসেলের জন্য মূল ডিজাইন নীতি

ফাইন কেমিক্যাল ভেসেল ডিজাইন নমনীয়তাকে অগ্রাধিকার দেয়—একটি একক ক্যাম্পেইন চক্রের মধ্যে একাধিক বিক্রিয়া রসায়নকে সমর্থন করে—GMP-গ্রেড পরিচ্ছন্নতা, তাপ স্থানান্তর বহুমুখিতা এবং বিস্তৃত সান্দ্রতা পরিসীমা জুড়ে সুনির্দিষ্ট মিশ্রণ নিয়ন্ত্রণ বজায় রেখে।

  • **বহুমুখী রিঅ্যাক্টর কনফিগারেশন:** ভেসেলটিকে একই শেলের মধ্যে বিভিন্ন ইউনিট অপারেশন—ক্রিস্টালাইজেশন, হাইড্রোজেনেশন, কনডেনসেশন এবং ডিস্টিলেশন—ধারণ করতে হবে। এর জন্য একটি মাল্টি-জোন জ্যাকেট (নীচে + পাশে, হাফ-পাইপ বা ডিম্পল টাইপ) প্রয়োজন যা 400-700 W/m²K তাপ স্থানান্তর সহগ সরবরাহ করে গরম করার জন্য (স্টিম, হট অয়েল) এবং 300-500 W/m²K শীতল করার জন্য (চিলড ওয়াটার, গ্লাইকোল)। *সামগ্রিক U-মান* জ্যাকেট-সাইড ফিল্ম রেজিস্ট্যান্স, ওয়াল কন্ডাকশন (4-6 মিমি গ্লাস লাইনিং 0.5-1.0 m²K/W তাপীয় প্রতিরোধ যোগ করে) এবং প্রসেস-সাইড রেজিস্ট্যান্সকে বিবেচনা করে। জ্যাকেট ফ্লুইডের *রেইনল্ডস সংখ্যা* সমস্ত পরিষেবা শর্তে টার্বুলেন্ট তাপ স্থানান্তর বজায় রাখার জন্য 10,000 এর বেশি হতে হবে।
  • **গ্লাস লাইনিং এবং পণ্যের বিশুদ্ধতা:** GFS লাইনিং সম্পূর্ণ pH পরিসীমা (0-14) জুড়ে রাসায়নিক নিষ্ক্রিয়তা সরবরাহ করে এবং ধাতব আয়ন দূষণ প্রতিরোধ করে যা অবক্ষয়কে অনুঘটক করতে পারে বা বিক্রিয়া নির্বাচনকে পরিবর্তন করতে পারে। গ্লাস এনামেল (সাধারণত 0.8-2.0 মিমি পুরুত্ব, 820-930°C এ ফায়ার করা) পৃষ্ঠের রুক্ষতা Ra < 0.8 µm অর্জন করে, যেখানে পণ্যের অবশিষ্টাংশ জমা হতে পারে এমন ফাটলগুলি দূর করে এবং বৈধ CIP সক্ষম করে। *হলিডে পরীক্ষা* (2,000-5,000 V এ হাই-ভোল্টেজ স্পার্ক পরীক্ষা) 100% কোটিং ধারাবাহিকতা যাচাই করে, যেখানে বার্ষিক পুনরায় পরীক্ষা যান্ত্রিক প্রভাব বা তাপীয় শক থেকে পিনহোল সনাক্ত করে। গ্লাস-লাইন্ড ভেসেলগুলি PTFE গ্যাসকেট এবং ট্যানটালাম মেরামত প্লাগ গ্রহণ করে (পুনরায় লাইনিংয়ের আগে প্রতি m² এ 3টি প্লাগ পর্যন্ত)।
  • **আলোড়ন এবং মিশ্রণের বহুমুখিতা:** বহুমুখী ভেসেলগুলিকে উচ্চ-শিয়ার ডিসপারশন (ইমালসন এবং দ্রুত বিক্রিয়ার জন্য) এবং কম-শিয়ার বাল্ক মিক্সিং (ক্রিস্টালাইজেশন এবং শিয়ার-সংবেদনশীল পণ্যের জন্য) উভয়ই অর্জন করতে হবে। *ইম্পেলার রেইনল্ডস সংখ্যা* Re = ρND²/μ অপারেটিং রেজিমকে নির্দেশ করে: টার্বুলেন্ট মিক্সিংয়ের জন্য Re > 10⁴ (Rushton টারবাইন বা পিচড-ব্লেড ইম্পেলার সহ), সান্দ্র মাধ্যমে ট্রানজিশনাল ফ্লোয়ের জন্য Re = 10-10⁴ (অ্যাঙ্কর বা হেলিকাল রিবন ইম্পেলার সহ)। পরিবর্তনশীল-স্পিড ড্রাইভ (নামমাত্র গতির 20-200%) এবং মাল্টি-ইম্পেলার কনফিগারেশন (যেমন, D/T = 0.4 এ দুটি পিচড-ব্লেড ইম্পেলার, ইম্পেলার ব্যাসের 1.5× দূরত্বে) 1 cP (দ্রাবক) থেকে 50,000 cP (পলিমার এবং পেস্ট) পর্যন্ত সম্পূর্ণ সান্দ্রতা পরিসীমা কভার করে।

2. ফাইন কেমিক্যাল প্রেসার ভেসেলের প্রধান প্রকারভেদ

ফাইন কেমিক্যাল ভেসেলগুলি উপাদান/লাইনিং সিস্টেম এবং আলোড়ন ডিজাইন দ্বারা শ্রেণীবদ্ধ করা হয়, প্রতিটি নির্দিষ্ট পণ্য পরিবার এবং GMP প্রয়োজনীয়তার জন্য অপ্টিমাইজ করা হয়। তিনটি কনফিগারেশন বেশিরভাগ ইনস্টলেশনকে প্রতিনিধিত্ব করে:

  • **গ্লাস-লাইন্ড বহুমুখী রিঅ্যাক্টর:** এই GFS-লাইন্ড স্টিল ভেসেলগুলি (500-10,000 লিটার, 0.1-6 MPa, -20°C থেকে 200°C) ফাইন কেমিক্যাল এবং ফার্মাসিউটিক্যাল ইন্টারমিডিয়েট উৎপাদনের মূল ভিত্তি। গ্লাস লাইনিং সার্বজনীন রাসায়নিক সামঞ্জস্যতা সরবরাহ করে, শক্তিশালী ফ্লুরিনেটিং এজেন্ট (HF, F2) এবং শক্তিশালী গরম কস্টিক (NaOH > 20% 80°C এর উপরে) ব্যতীত। স্ট্যান্ডার্ড কনফিগারেশনগুলিতে একটি Rushton বা পিচড-ব্লেড অ্যাজিটেটর যান্ত্রিক সিল (API 682 প্ল্যান 53 ডাবল সিল), 90° ব্যবধানে 2-4 টি বাফেল (প্রস্থ = T/12), এবং সম্পূর্ণ পণ্য নিষ্কাশনের জন্য একটি বটম ফ্লাশ ভালভ (জিরো ডেড লেগ) অন্তর্ভুক্ত থাকে। CIP স্প্রে বল (স্থির বা ঘূর্ণায়মান) বৈধ পণ্য পরিবর্তনের জন্য 2-4 বার ক্লিনিং সলিউশন সরবরাহ করে।
  • **316L ইলেকট্রোপলিশড GMP রিঅ্যাক্টর:** এই ASME-BPE-সম্মত ভেসেলগুলি (100-5,000 লিটার, 0.1-3 MPa, -20°C থেকে 200°C) 316L স্টেইনলেস স্টিল S ≤ 0.035% সহ, Ra ≤ 0.4 µm (SF1 ফিনিশ) পর্যন্ত ইলেকট্রোপলিশ করা। জীবাণুমুক্ত ফার্মাসিউটিক্যাল API সংশ্লেষণের জন্য পছন্দসই যেখানে কাঁচের টুকরা দূষণের ঝুঁকি তৈরি করবে, তাদের প্যাসিভেশন (ASTM A967 নাইট্রিক অ্যাসিড বা সাইট্রিক অ্যাসিড চিকিত্সা) প্রয়োজন Cr2O3 প্যাসিভ ফিল্ম বজায় রাখার জন্য। স্যানিটারি ক্ল্যাম্প ফিটিংস (ASME-BPE JT সিরিজ) এবং জিরো-ডেড-লেগ ডায়াফ্রাম ভালভ ফাটল দূর করে। সম্পূর্ণ বৈধতা ডকুমেন্টেশন (DQ/IQ/OQ/PQ প্রতি GAMP 5) GMP সম্মতির জন্য 21 CFR পার্ট 11 ইলেকট্রনিক রেকর্ড সমর্থন করে।
  • **হ্যাস্টেলয় C-276 উচ্চ-চাপ ফাইন কেমিক্যাল রিঅ্যাক্টর:** এই সলিড অ্যালয় ভেসেলগুলি (50-2,000 লিটার, 1.0-10 MPa, -50°C থেকে 300°C) আক্রমনাত্মক রসায়ন—ব্রোমিনেশন, ক্লোরিনেশন এবং শক্তিশালী অ্যাসিড অনুঘটক—এমন পরিস্থিতিতে পরিচালনা করে যেখানে গ্লাস লাইনিং ব্যর্থ হবে। C-276 কম্পোজিশন (Ni-16Cr-16Mo-4W) অক্সিডাইজিং এবং রিডিউসিং উভয় অ্যাসিড পরিবেশ প্রতিরোধ করে, যেখানে PREN = 65.3 ক্লোরাইড সার্ভিসে CPT > 100°C সরবরাহ করে। অভ্যন্তরীণ কয়েল (হ্যাস্টেলয় U-টিউব বান্ডিল) উচ্চ ΔT (200°C স্টিম বনাম -30°C গ্লাইকোল) এ উন্নত তাপ স্থানান্তরের জন্য জ্যাকেটকে পরিপূরক করে। এই ভেসেলগুলি HPAPI (Highly Potent Active Pharmaceutical Ingredient) সংশ্লেষণের জন্য OEL < 10 µg/m³ পর্যন্ত কন্টেনমেন্ট সহ কাজ করে।

ফাইন কেমিক্যাল প্রেসার ভেসেল প্রকারের তুলনা ম্যাট্রিক্স

ভেসেল প্রকার

উপাদান / লাইনিং

আয়তন পরিসীমা

GMP স্তর

গ্লাস-লাইন্ড রিঅ্যাক্টর

GFS এনামেল (Ra < 0.8 µm)

500-10,000 লিটার

ICH Q7 GMP

316L ইলেকট্রোপলিশড

316L, SF1 ফিনিশ (Ra ≤ 0.4 µm)

100-5,000 লিটার

ASME-BPE + 21 CFR 11

হ্যাস্টেলয় C-276

সলিড C-276 (PREN 65.3)

50-2,000 লিটার

ICH Q7 + HPAPI কন্টেনমেন্ট

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন: একটি গ্লাস-লাইন্ড এবং একটি 316L ইলেকট্রোপলিশড ফাইন কেমিক্যাল প্রেসার ভেসেলের মধ্যে পার্থক্য কী?

উত্তর: গ্লাস-লাইন্ড (GFS) ভেসেলগুলি সার্বজনীন রাসায়নিক সামঞ্জস্যতা (pH 0-14, HF এবং গরম ঘন কস্টিক ব্যতীত) কম খরচে সরবরাহ করে, তবে গ্লাস এনামেল ভঙ্গুর এবং তাপীয় শক (সর্বোচ্চ ΔT 120°C) এবং যান্ত্রিক ক্ষতির প্রতি সংবেদনশীল। 316L ইলেকট্রোপলিশড ভেসেলগুলি (Ra ≤ 0.4 µm) অবিচ্ছেদ্য এবং জীবাণুমুক্ত API সংশ্লেষণের জন্য পছন্দসই যেখানে কাঁচের টুকরা দূষণ একটি ঝুঁকি, তবে 316L ক্লোরাইডের (CPT 35°C) এবং শক্তিশালী অ্যাসিডের প্রতি সীমিত ক্ষয় প্রতিরোধ ক্ষমতা রাখে। গ্লাস-লাইন্ড ভেসেলগুলি বহুমুখী ক্যাম্পেইন পরিবেশন করে; 316L ভেসেলগুলি বৈধ প্যাসিভেশন প্রোটোকল সহ ডেডিকেটেড GMP উৎপাদন লাইন পরিবেশন করে।

প্রশ্ন: বহুমুখী ফাইন কেমিক্যাল ভেসেলের জন্য CIP বৈধতা কীভাবে সম্পাদিত হয়?

উত্তর: ICH Q7 এবং ASME-BPE প্রতি CIP বৈধতার জন্য প্রয়োজন: (1) ইনস্টলেশন কোয়ালিফিকেশন (IQ) রিবোফ্লাভিন কভারেজ পরীক্ষার (UV-দৃশ্যমান ডাই) মাধ্যমে স্প্রে বল কভারেজ যাচাই করে; (2) অপারেশন কোয়ালিফিকেশন (OQ) বৈধ রেসিপি প্রতি ক্লিনিং প্যারামিটার (প্রবাহ হার, তাপমাত্রা, সময়, ঘনত্ব) নিশ্চিত করে; (3) পারফরম্যান্স কোয়ালিফিকেশন (PQ) পণ্যের অবশিষ্টাংশের জন্য ধোয়া জল বিশ্লেষণ করে (TOC < 10 ppm, পরিবাহিতা < 1.5 µS/cm) এবং সক্রিয় ফার্মাসিউটিক্যাল উপাদান (HPLC সনাক্তকরণ সীমা = থেরাপিউটিক ডোজের 1/1000)। CIP চক্র (2-4 ঘন্টা) প্রি-রিন্স, কস্টিক ওয়াশ (NaOH 1-2%, 70-80°C), মধ্যবর্তী রিন্স, অ্যাসিড ওয়াশ (HNO3 1%, পরিবেষ্টিত), এবং WFI মানের জন্য চূড়ান্ত রিন্স অন্তর্ভুক্ত করে।

প্রশ্ন: হলিডে পরীক্ষা কী এবং এটি গ্লাস-লাইন্ড ভেসেলের জন্য কেন প্রয়োজন?

উত্তর: হলিডে পরীক্ষা (2,000-5,000 V এ হাই-ভোল্টেজ স্পার্ক পরীক্ষা লাইনিং পুরুত্বের উপর নির্ভর করে) গ্লাস এনামেলের পিনহোল, ফিশস্কেলিং বা যান্ত্রিক ক্ষতি সনাক্ত করে লাইনিং জুড়ে একটি ভোল্টেজ প্রয়োগ করে। একটি পরিবাহী ব্রাশ বা রোলার অভ্যন্তরীণ পৃষ্ঠের উপর দিয়ে যায়; কোনও বিচ্ছিন্নতা (হলিডে) একটি দৃশ্যমান স্পার্ক এবং শ্রবণযোগ্য সংকেত তৈরি করে। ASME/PEI মানগুলি উত্পাদন শেষে এবং পরিষেবা চলাকালীন বার্ষিকভাবে হলিডে পরীক্ষার প্রয়োজন। পিনহোলগুলি ক্ষয়কারী প্রক্রিয়া তরলগুলির সংস্পর্শে আসা অন্তর্নিহিত ইস্পাতকে উন্মুক্ত করে, যা দ্রুত প্রাচীর ছিদ্র এবং কাঁচের টুকরা ঝরে পড়ার কারণ হতে পারে। ক্ষতিগ্রস্ত এলাকাগুলি ট্যানটালাম প্লাগ দিয়ে মেরামত করা হয় (সম্পূর্ণ পুনরায় লাইনিংয়ের আগে প্রতি m² এ 3টি পর্যন্ত)।

প্রশ্ন: HPAPI ফাইন কেমিক্যাল প্রেসার ভেসেলের জন্য কী কন্টেনমেন্ট স্তর প্রয়োজন?

উত্তর: 10 µg/m³ এর নিচে OEL (Occupational Exposure Limit) সহ Highly Potent Active Pharmaceutical Ingredients (HPAPI) এর জন্য কন্টেনমেন্ট ডিজাইন প্রয়োজন যার মধ্যে রয়েছে: API 682 প্ল্যান 53 ডাবল মেকানিক্যাল সিল সহ হার্মেটিক্যালি সিল করা ভেসেল, চার্জ/ডিসচার্জ অপারেশনের জন্য আইসোলেটর গ্লাভ বক্স, HEPA-ফিল্টার করা (H14, 0.3 µm এ 99.995%) নিষ্কাশন বায়ু, উপাদান স্থানান্তরের জন্য RTP (Rapid Transfer Port), এবং ক্যাম্পেইনগুলির মধ্যে ওয়াইপ টেস্টিং (পৃষ্ঠের অবশিষ্টাংশ < 1 µg/100 cm²)। ভেসেলটিকে অবশ্যই 1×10⁻⁵ mbar·L/s এ হিলিয়াম লিক পরীক্ষা দ্বারা যাচাইকৃত লিক-টাইটনেস অর্জন করতে হবে, যেখানে বোল্টেড ফ্ল্যাঞ্জ ক্লোজার এবং PTFE এনভেলপ গ্যাসকেট রয়েছে। সলিড হ্যান্ডলিং (শুকানো, মিলিং) এর জন্য অতিরিক্ত কন্টেনমেন্ট ব্যবস্থার প্রয়োজন।
