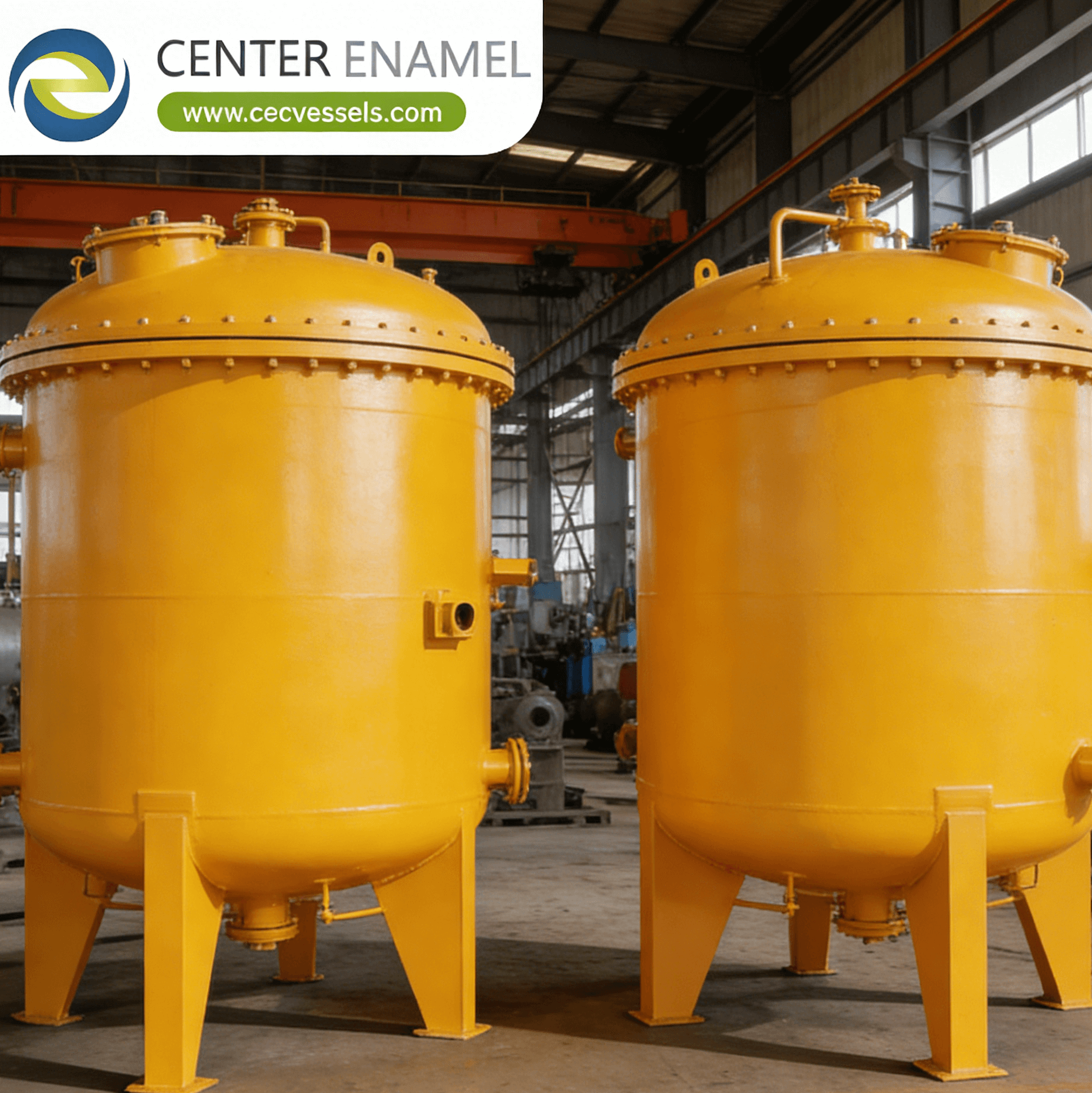

পেট্রোকেমিক্যাল প্রেসার ভেসেল কী? ডিজাইন, স্ট্যান্ডার্ডস এবং অ্যাপ্লিকেশন

পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Center Enamel
সাক্ষ্যদান: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: 2000
ডেলিভারি সময়: 2 মাস
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 200 সেট / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

পেট্রোকেমিক্যাল প্রেসার ভেসেল কী? ডিজাইন, স্ট্যান্ডার্ড এবং অ্যাপ্লিকেশন

মূল প্রশ্নের উত্তর: পেট্রোকেমিক্যাল প্রেসার ভেসেল কী এবং এটি সাধারণ শিল্প প্রেসার সরঞ্জাম থেকে কীভাবে আলাদা? পেট্রোকেমিক্যাল প্রেসার ভেসেল হল একটি ASME সেকশন VIII-কোডেড প্রেসার ভেসেল যা বিশেষভাবে হাইড্রোকার্বন প্রক্রিয়াকরণ পরিষেবার জন্য ডিজাইন করা হয়েছে, যা উচ্চ তাপমাত্রা (-46°C থেকে 540°C), উচ্চ চাপ (0.1-20 MPa) এবং হাইড্রোজেন সালফাইড, হাইড্রোজেন এবং হাইড্রোফ্লোরিক অ্যাসিড সহ আক্রমণাত্মক রাসায়নিক পরিবেশ সহ্য করার জন্য তৈরি করা হয়েছে। এই ভেসেলগুলি API 660 (শেল-এন্ড-টিউব হিট এক্সচেঞ্জার), API 661 (এয়ার-কুলড এক্সচেঞ্জার) এবং NACE MR0175 / ISO 15156 এর মতো অতিরিক্ত শিল্প মান মেনে চলে, যেখানে H2S আংশিক চাপ 0.05 kPa অতিক্রম করে, যার জন্য সালফাইড স্ট্রেস ক্র্যাকিং (SSC) প্রতিরোধ করার জন্য হার্ডনেস-নিয়ন্ত্রিত উপকরণ এবং পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT) প্রয়োজন।

1. পেট্রোকেমিক্যাল প্রেসার ভেসেলের মূল ডিজাইন নীতি

পেট্রোকেমিক্যাল ভেসেল ডিজাইন ASME সেকশন VIII প্রেসার ক্যালকুলেশনের বাইরেও হাইড্রোজেন এমব্রিটলমেন্ট, টেম্পার এমব্রিটলমেন্ট, সাওয়ার সার্ভিস ডিগ্রেডেশন এবং সাইক্লিক থার্মাল লোডিং মোকাবেলা করার জন্য প্রসারিত হয় যা হাইড্রোকার্বন প্রক্রিয়াকরণ পরিবেশের জন্য অনন্য।

  • **NACE MR0175 সাওয়ার সার্ভিস কমপ্লায়েন্স:** যখন প্রসেস স্ট্রীমে 0.05 kPa (0.0007 psi) এর বেশি আংশিক চাপে H2S থাকে এবং মোট চাপ 0.45 MPa (65 psi) এর বেশি হয়, তখন ভেসেলটি NACE MR0175 / ISO 15156 সাওয়ার সার্ভিস প্রয়োজনীয়তার আওতায় পড়ে। কার্বন স্টিলের উপাদানগুলি 22 HRC সর্বোচ্চ হার্ডনেসের মধ্যে সীমাবদ্ধ থাকতে হবে, যেখানে হিট-এফেক্টেড জোন (HAZ) Vickers HV10 ≤ 248 পর্যন্ত নিয়ন্ত্রিত থাকে। লো-অ্যালয় স্টিল (যেমন, SA-387 Gr.11/22) এর জন্য 620-690°C তাপমাত্রায় 1-2 ঘন্টা প্রতি 25 মিমি পুরুত্বের জন্য PWHT প্রয়োজন যাতে অবশিষ্ট স্ট্রেসগুলি ইল্ড স্ট্রেসের 20% এর নিচে থাকে এবং টেম্পার হার্ড মার্টেনসিটিক মাইক্রোস্ট্রাকচারগুলি *সালফাইড স্ট্রেস ক্র্যাকিং (SSC)* এর জন্য সংবেদনশীল থাকে।
  • **হাইড্রোজেন ড্যামেজ এবং উচ্চ-তাপমাত্রা ডিগ্রেডেশন:** হাইড্রোপ্রোসেসিং ইউনিটগুলিতে (হাইড্রোট্রিটার, হাইড্রোক্র্যাকার), ভেসেলগুলি 350-450°C তাপমাত্রায় 3-20 MPa হাইড্রোজেন আংশিক চাপ সহ কাজ করে। উপাদান নির্বাচন API 941 (নেলসন কার্ভ) অনুসরণ করে, যা কার্বন স্টিল, 1.25Cr-0.5Mo এবং 2.25Cr-1Mo স্টিলের জন্য নিরাপদ অপারেটিং এনভেলপ সংজ্ঞায়িত করে। নেলসন কার্ভের সীমার উপরে, উচ্চ-তাপমাত্রা হাইড্রোজেন অ্যাটাক (HTHA) মিথেন বুদবুদ গঠন এবং ফিসারিংয়ের কারণ হয়। *লারসন-মিলার প্যারামিটার* LMP = T(20 + log t) × 10³ ক্রিপ রাপচার লাইফ ভবিষ্যদ্বাণী করে, যেখানে T কেলভিন তাপমাত্রা এবং t ঘন্টা, 20 বছরের পরিষেবা জীবনের জন্য ডিজাইন মার্জিন নির্দেশ করে।
  • **টেম্পার এমব্রিটলমেন্ট প্রতিরোধ:** 350-575°C তাপমাত্রায় কাজ করা লো-অ্যালয় Cr-Mo স্টিলগুলি টেম্পার এমব্রিটলমেন্টের জন্য সংবেদনশীল—P, Sn, Sb, এবং As উপাদানের গ্রেইন বাউন্ডারি সেগ্রিগেশন যা ডাকটাইল-টু-ব্রিটল ট্রানজিশন টেম্পারেচার (DBTT) বাড়িয়ে দেয়। *J-ফ্যাক্টর* = (Si + Mn) × (P + Sn) × 10&sup4; 2.25Cr-1Mo ভেসেলের জন্য 100 এর নিচে রাখতে হবে, যা কম-অপদ্রব্য স্টিল (P ≤ 0.010%, Sn ≤ 0.005%) নির্দিষ্ট করে অর্জন করা হয়। ফ্যাব্রিকেশনের সময় স্টেপ-কুলিং হিট ট্রিটমেন্ট DBTT শিফট ≤ 28°C যাচাই করে, যা অ্যাম্বিয়েন্ট তাপমাত্রা থেকে ভঙ্গুর ফ্র্যাকচার ছাড়াই নিরাপদ স্টার্টআপ নিশ্চিত করে।

2. পেট্রোকেমিক্যাল প্রেসার ভেসেলের প্রধান প্রকারভেদ

পেট্রোকেমিক্যাল কমপ্লেক্সগুলি প্রেসার ভেসেলের একটি পরিবার স্থাপন করে, প্রতিটি রিফাইনিং এবং রাসায়নিক সংশ্লেষণ চেইনের মধ্যে একটি নির্দিষ্ট ইউনিট অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। তিনটি প্রধান বিভাগ ক্ষেত্র ইনস্টলেশনের বেশিরভাগের জন্য দায়ী:

  • **হাইড্রোপ্রোসেসিং রিঅ্যাক্টর ভেসেল:** এই পুরু-ওয়াল (100-250 মিমি) ফোর্জড-ওয়াল রিঅ্যাক্টরগুলি হাইড্রোট্রিটিং এবং হাইড্রোক্র্যাকিং সার্ভিসে 8-20 MPa এবং 350-450°C তাপমাত্রায় কাজ করে। 2.25Cr-1Mo-0.25V (উন্নত ক্রিপ প্রতিরোধের জন্য ভ্যানাডিয়াম-পরিবর্তিত) থেকে নির্মিত, এগুলিতে ক্যাটালিস্ট স্তরের মধ্যে কোল্ড হাইড্রোজেন কুইঞ্চ জোন সহ অভ্যন্তরীণ ক্যাটালিস্ট বেড রয়েছে। *লারসন-মিলার প্যারামিটার* ডিজাইন তাপমাত্রায় 200,000-ঘন্টা ক্রিপ রাপচার লাইফ যাচাই করে। 500-1,500 টন ওজনের ভেসেলের জন্য ক্ষেত্র ইনস্টলেশনের জন্য বিশেষ পরিবহন এবং ভারী-লিফট ক্রেন প্রয়োজন, যেখানে API 660/ASME যৌথ প্রয়োজনীয়তার অধীনে ক্ষেত্র ওয়েল্ডিং এবং PWHT সম্পাদিত হয়।
  • **শেল-এন্ড-টিউব হিট এক্সচেঞ্জার ভেসেল:** API 620/660 এবং TEMA ক্লাস R এর জন্য ডিজাইন করা, এই ভেসেলগুলি পেট্রোকেমিক্যাল ইউনিটগুলিতে ফিড/এফ্লুয়েন্ট হিট এক্সচেঞ্জ, রি-বয়েলিং এবং কনডেনসেশন পরিচালনা করে। সাধারণ ডিজাইনগুলিতে 600-1,500 মিমি শেল ব্যাস, 6-12 মিটার টিউব দৈর্ঘ্য এবং 200-5,000 টিউব সংখ্যা অন্তর্ভুক্ত। হালকা হাইড্রোকার্বন সার্ভিসের জন্য কার্বন স্টিল (SA-516 Gr.70) থেকে ক্লোরাইড-যুক্ত কুলিং ওয়াটারের জন্য ডুপ্লেক্স 2205 পর্যন্ত উপকরণের পরিসীমা। মাল্টি-পাস টিউব বিন্যাস (1-2, 2-4, বা স্প্লিট-ফ্লো TEMA G শেল) এর মাধ্যমে *লগ মিন টেম্পারেচার ডিফারেন্স (LMTD)* কারেকশন ফ্যাক্টর Ft > 0.75 বজায় রাখা হয়।
  • **থ্রি-ফেজ সেপারেটর ভেসেল:** অনুভূমিক ASME ভেসেল (2-4 মিটার ব্যাস, 6-15 মিটার দৈর্ঘ্য) আপস্ট্রিম এবং মিডস্ট্রিম পেট্রোকেমিক্যাল সুবিধাগুলিতে তেল, গ্যাস এবং জল পৃথক করে। 0.1-10 MPa চাপ এবং -46°C থেকে 200°C পর্যন্ত ডিজাইন তাপমাত্রায় কাজ করে, এগুলিতে ইনলেট ডিভাইস (ভ্যান-টাইপ বা সাইক্লোনিক), মিস্ট এক্সট্র্যাক্টর (ওয়্যার মেশ বা ভ্যান প্যাক), এবং তেল-জল ইন্টারফেস নিয়ন্ত্রণের জন্য ওয়েয়ার প্লেট অন্তর্ভুক্ত থাকে। তরল বিভাগে 1-5 মিনিটের রেসিডেন্স টাইম 100 µm+ জলের ফোঁটাগুলির বসতি নিশ্চিত করে, যা স্টোকসের সূত্র দ্বারা গণনা করা হয়: vs = g·(ρw-ρo)·d² / (18·μo)।

পেট্রোকেমিক্যাল প্রেসার ভেসেল প্রকারের তুলনা ম্যাট্রিক্স

ভেসেল প্রকার

পরিষেবা ও স্ট্যান্ডার্ড

তাপমাত্রা পরিসীমা

প্রাচীরের পুরুত্ব

হাইড্রোপ্রোসেসিং রিঅ্যাক্টর

HDT/HCK, ASME + API 941

350-450°C @ 8-20 MPa

100-250 মিমি (2.25Cr-1Mo-V)

শেল-টিউব এক্সচেঞ্জার

ফিড/এফ্লুয়েন্ট, API 660/TEMA R

-46 থেকে 540°C @ 0.1-10 MPa

12-60 মিমি (SA-516/2205)

থ্রি-ফেজ সেপারেটর

তেল/গ্যাস/জল, ASME VIII

-46 থেকে 200°C @ 0.1-10 MPa

16-80 মিমি (SA-516 Gr.70)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন: একটি পেট্রোকেমিক্যাল প্রেসার ভেসেলের জন্য NACE MR0175 সাওয়ার সার্ভিস শ্রেণীবিভাগ কী ট্রিগার করে?

উত্তর: যখন প্রসেস স্ট্রীমে 0.05 kPa (0.0007 psia) এর বেশি আংশিক চাপে H2S থাকে এবং মোট চাপ 0.45 MPa (65 psia) এর বেশি হয় তখন সাওয়ার সার্ভিস শ্রেণীবিভাগ ট্রিগার হয়। এই পরিস্থিতিতে, সালফাইড স্ট্রেস ক্র্যাকিং (SSC) কার্বন এবং লো-অ্যালয় স্টিলের জন্য একটি বিশ্বাসযোগ্য ব্যর্থতার মোড হয়ে ওঠে। NACE MR0175 / ISO 15156 ভঙ্গুর SSC ব্যর্থতা প্রতিরোধ করার জন্য সর্বোচ্চ হার্ডনেস (কার্বন স্টিলের জন্য 22 HRC), PWHT প্রয়োজনীয়তা এবং উপাদানের সীমাবদ্ধতা বাধ্যতামূলক করে।

প্রশ্ন: API 941 নেলসন কার্ভ কীভাবে হাইড্রোজেন সার্ভিসের জন্য উপাদান নির্বাচনকে গাইড করে?

উত্তর: নেলসন কার্ভ প্রতিটি স্টিল গ্রেডের জন্য নিরাপদ অপারেটিং জোন সংজ্ঞায়িত করে হাইড্রোজেন আংশিক চাপ বনাম অপারেটিং তাপমাত্রা প্লট করে। কার্বন স্টিল কার্ভের নিচে, SA-516 Gr.70 গ্রহণযোগ্য। এর উপরে, 1.25Cr-0.5Mo (SA-387 Gr.11) প্রয়োজন; উচ্চতর তীব্রতায়, 2.25Cr-1Mo (SA-387 Gr.22) বা ভ্যানাডিয়াম-পরিবর্তিত 2.25Cr-1Mo-0.25V নির্দিষ্ট করা হয়। কার্ভের সীমা অতিক্রম করলে উচ্চ-তাপমাত্রা হাইড্রোজেন অ্যাটাক (HTHA) এর ঝুঁকি থাকে, যা স্টিলের মধ্যে অপরিবর্তনীয় মিথেন বুদবুদ গঠন এবং ফিসারিংয়ের কারণ হয়।

প্রশ্ন: J-ফ্যাক্টর কী এবং এটি 2.25Cr-1Mo পেট্রোকেমিক্যাল ভেসেলের জন্য কেন গুরুত্বপূর্ণ?

উত্তর: J-ফ্যাক্টর = (Si + Mn) × (P + Sn) × 10&sup4; লো-অ্যালয় Cr-Mo স্টিলে টেম্পার এমব্রিটলমেন্টের প্রতি সংবেদনশীলতা পরিমাপ করে। 100 এর নিচে একটি J-ফ্যাক্টর নিশ্চিত করে যে ট্রাম্প উপাদানগুলির (P, Sn, Sb, As) গ্রেইন-বাউন্ডারি সেগ্রিগেশন সেই থ্রেশহোল্ডের নিচে থাকে যা স্টেপ-কুলিংয়ের সময় ডাকটাইল-টু-ব্রিটল ট্রানজিশন টেম্পারেচার (DBTT) কে 28°C এর বেশি বাড়িয়ে দেয়। J > 100 সহ ভেসেলগুলি ঠান্ডা স্টার্টআপের সময় ভঙ্গুর ফ্র্যাকচারের ঝুঁকিতে থাকে, কারণ উচ্চ-তাপমাত্রার পরিষেবা বছরের পর বছর পরে DBTT অ্যাম্বিয়েন্ট তাপমাত্রার উপরে চলে যেতে পারে।

প্রশ্ন: একটি পেট্রোকেমিক্যাল সেপারেটরে কার্যকর থ্রি-ফেজ পৃথকীকরণের জন্য ন্যূনতম রেসিডেন্স টাইম কত?

উত্তর: তেল ফেজ থেকে 100 µm+ জলের ফোঁটাগুলি বসতি স্থাপনের জন্য তরল বিভাগের রেসিডেন্স টাইম যথেষ্ট হতে হবে। স্টোকসের সূত্র ব্যবহার করে: vs = g·(ρw - ρo)·d² / (18·μo), হালকা ক্রুডের (μo = 5 cP, Δρ = 100 kg/m³) 100 μm ফোঁটার জন্য টার্মিনাল সেটিং ভেলোসিটি প্রায় 0.001 m/s। 2 মিটার তরল গভীরতার জন্য, এর জন্য 2,000 সেকেন্ড (33 মিনিট) প্রয়োজন, তবে কোয়ালেসার সহায়ক সহ, 1-5 মিনিটের ব্যবহারিক রেসিডেন্স টাইম 150 µm+ ফোঁটার জন্য 95%+ জল অপসারণ অর্জন করে।

ট্যাগ: স্টেইনলেস স্টিল রিঅ্যাক্টর, কেমিক্যাল রিঅ্যাক্টর সিস্টেম, ইন্ডাস্ট্রিয়াল কেমিক্যাল রিঅ্যাক্টর
